Описание

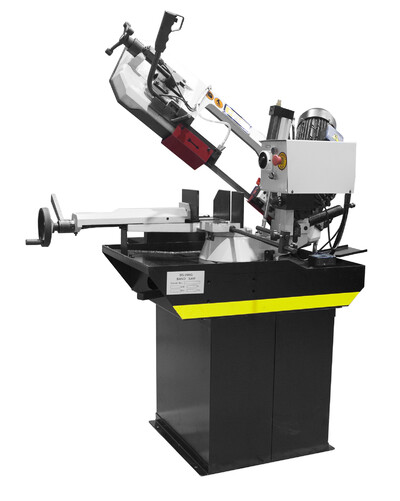

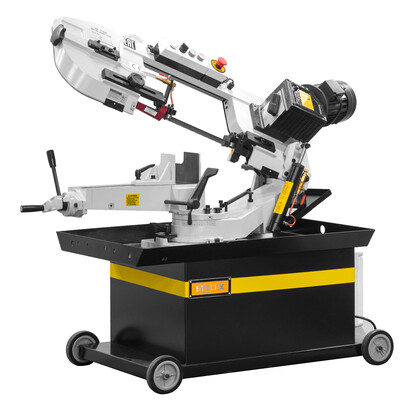

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.

Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.

Процесс пиления:

Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Механические тиски + рычаг быстрой доводки

Основные элементы станка:

Опускание рамы осуществляется под собственным весом
Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
Быстрый зажим заготовки - тиски с ручным зажимом и доводчиком
Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Скорость вращения полотна имеет 3 скоростных режима
Ручное натяжение ленты
Мерный упор 250 мм
Пила ленточная квалитет М42

Характеристики

Диаметр пиления, мм	178
Скорость резания, м/мин	29, 59, 87
Максимальный.размер круглого профиля, мм	178 (90°); 127 (45°)
Максимальный.размер прямоугольного профиля, мм	178х210 (90°); 85х140 (45°)
Размеры полотна, мм	20х0,9х2362
Мощность двигателя, кВт	0,75
Габариты упаковки (ДхШхВ), мм	1320х770х1150
Вес (нетто), кг	175
Вес (брутто), кг	197

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

	Модель имеет возможность поворота рамы пилы

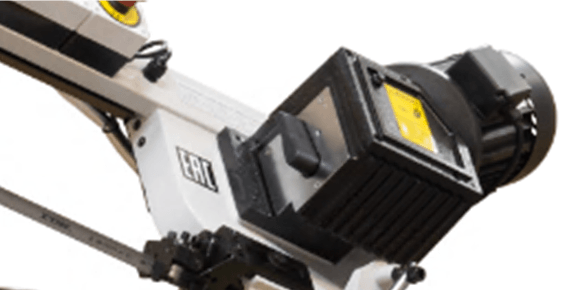

	Привод зубчатый

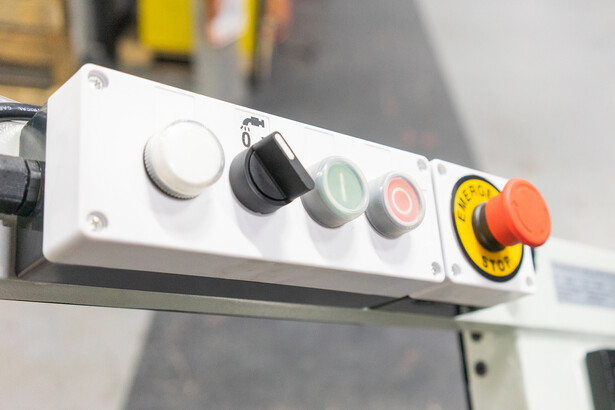

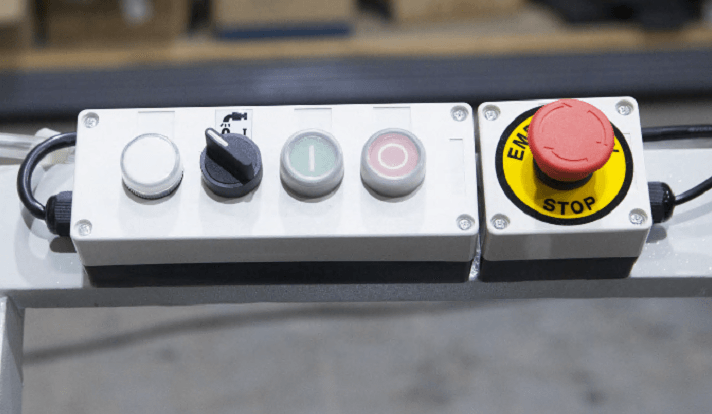

	Панель управления: Индикатор включения станка Переключатель работы системы СОЖ Кнопка включения станка Кнопка выключения станка Общая кнопка стоп
	Рычаг переключения скорости вращения полотна

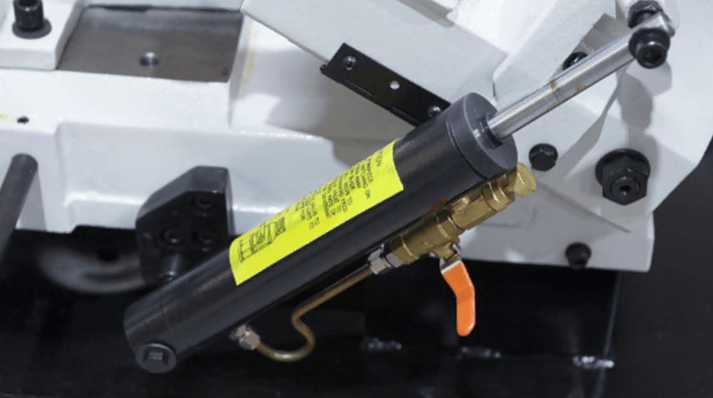

	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

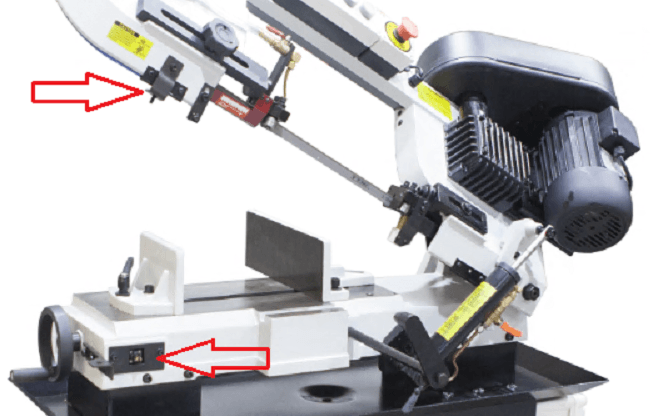

	Датчик выключения станка в нижнем положении рамы

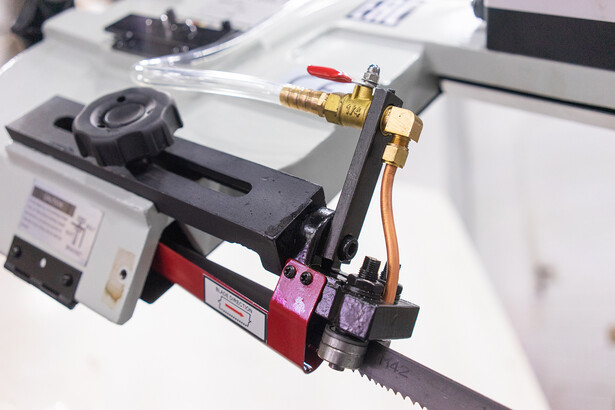

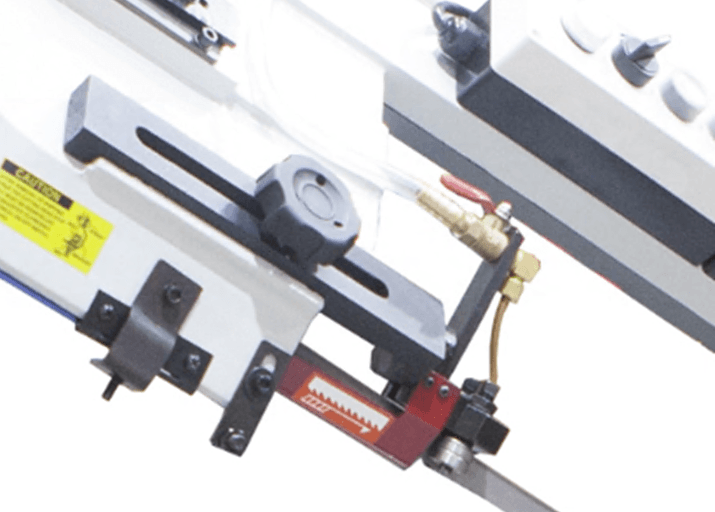

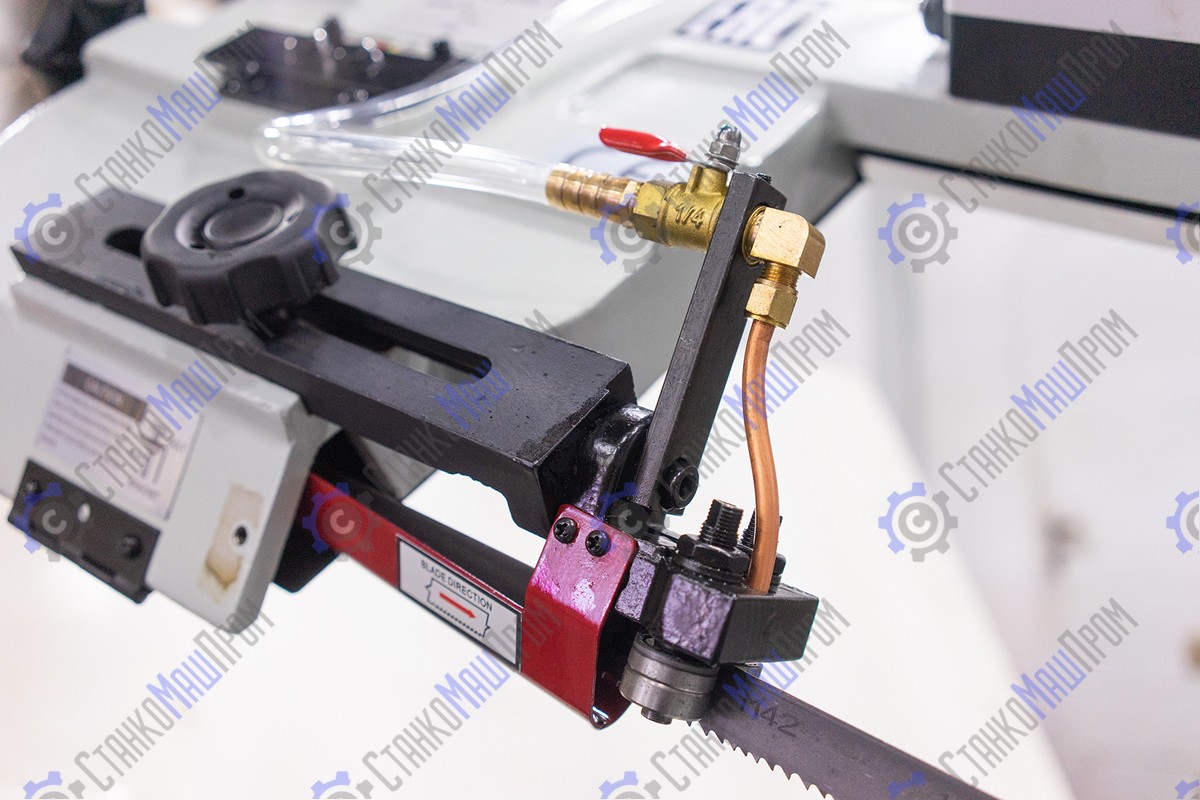

	Подвижная направляющая с роликовыми подшипниками натяжения полотна Регулировочный кран для регулировки напора СОЖ

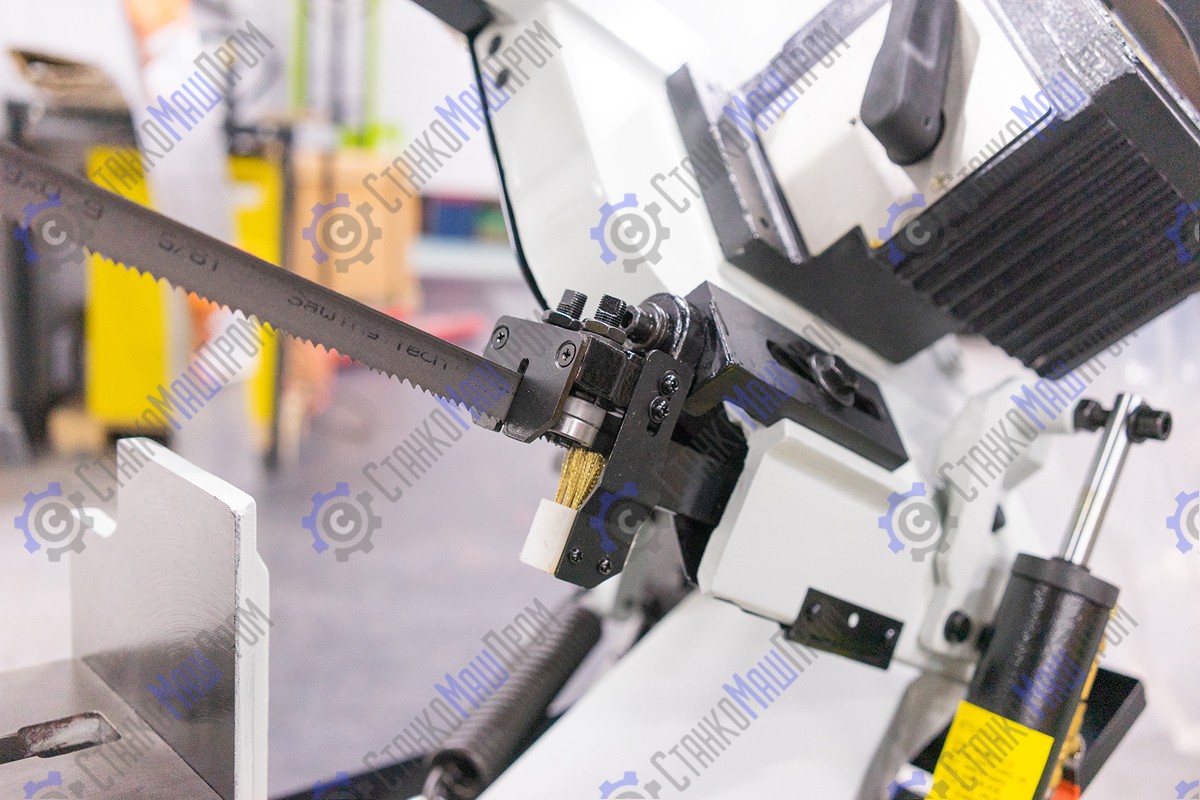

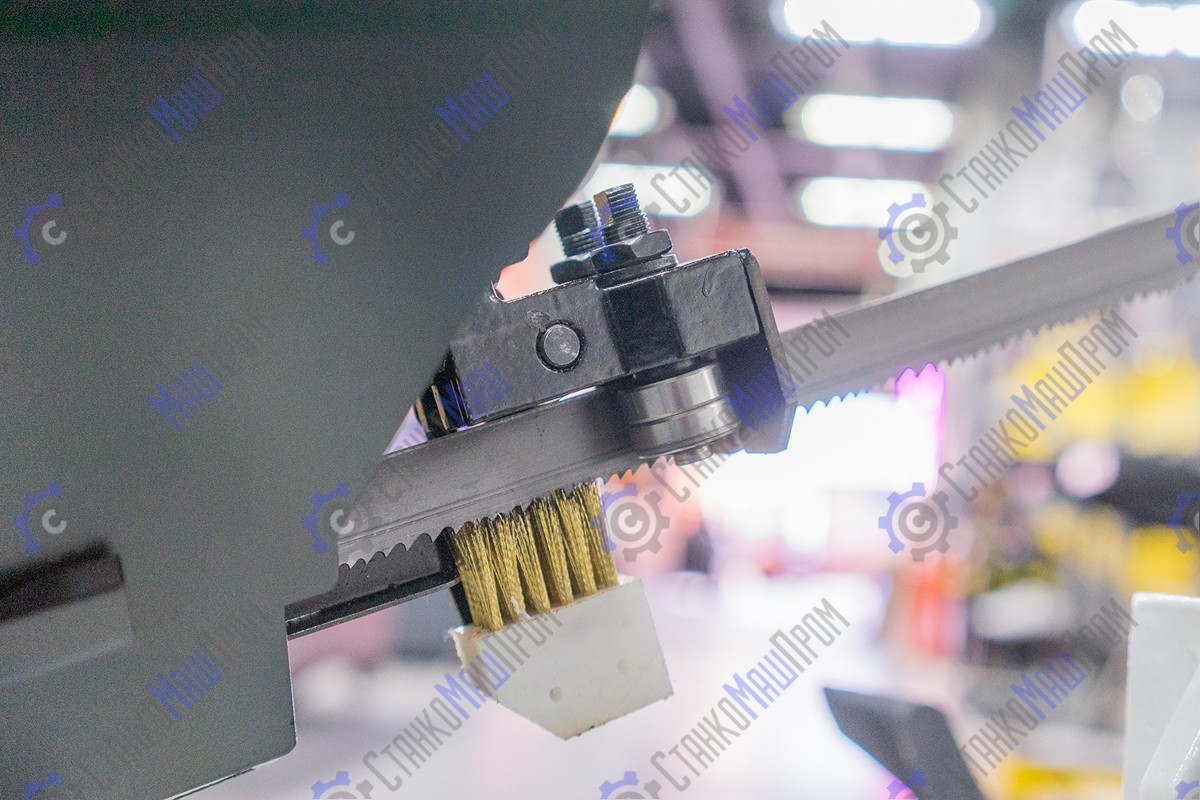

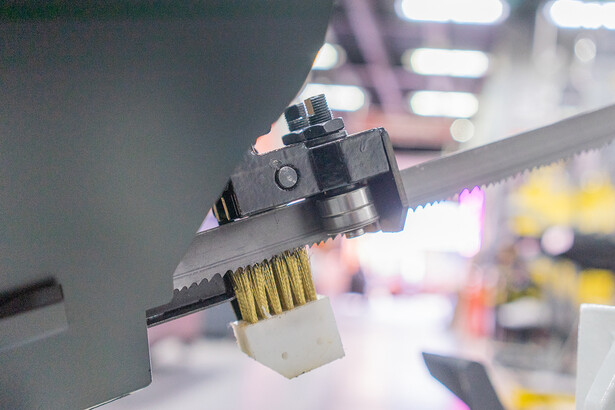

	Неподвижная направляющая с роликовыми подшипниками натяжения полотна Механическая щётка для очистки полотна

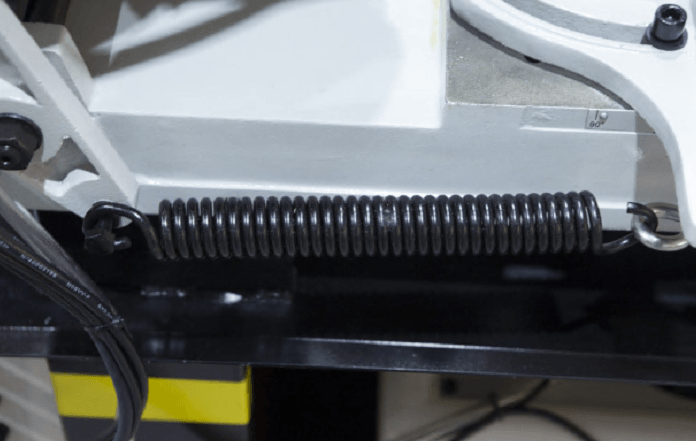

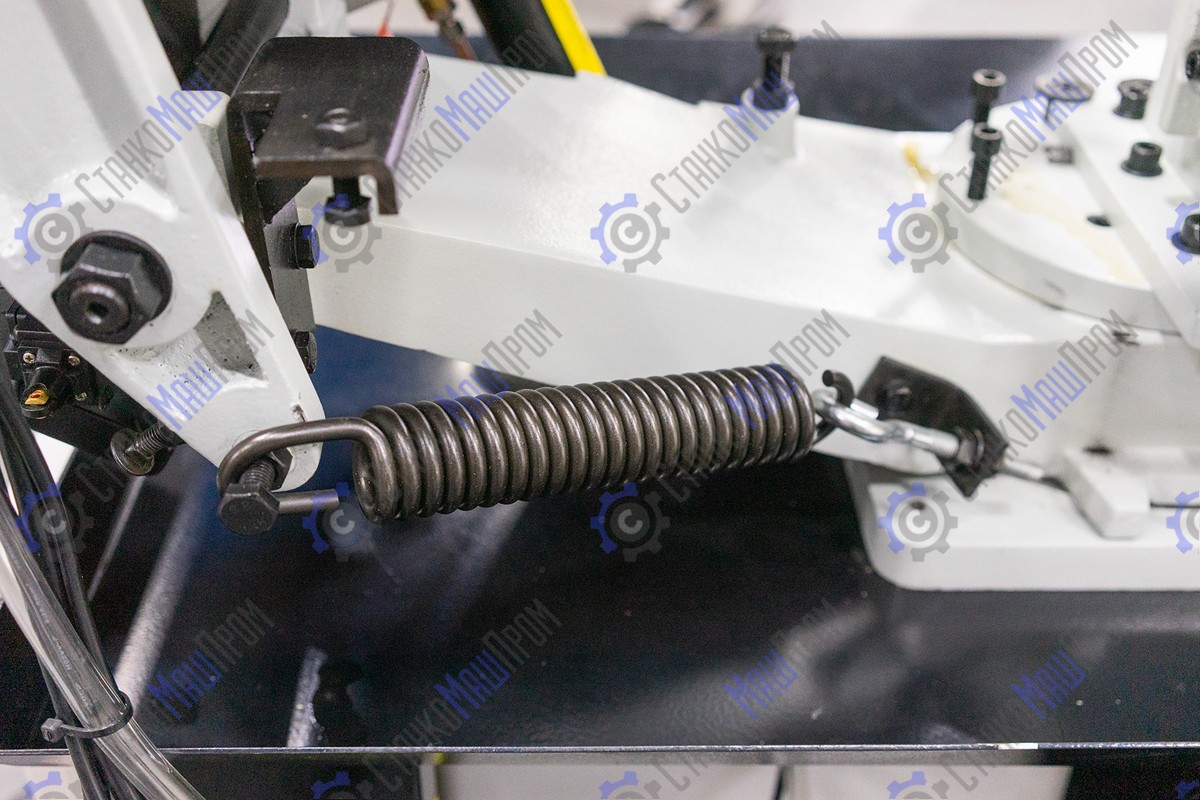

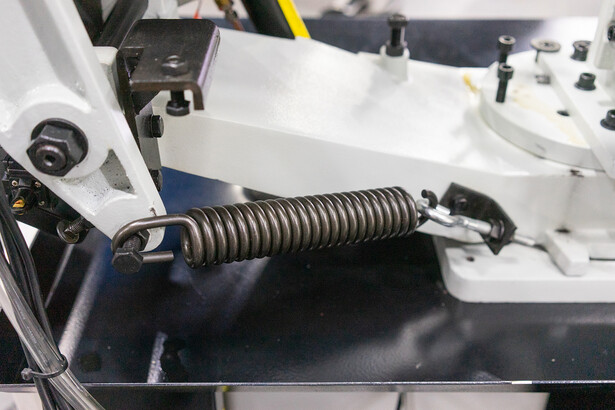

	Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)

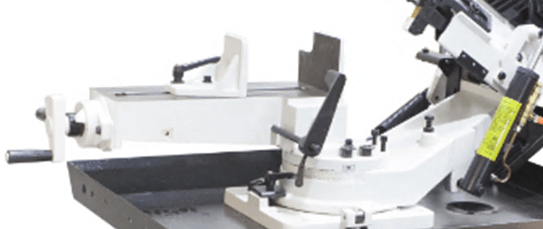

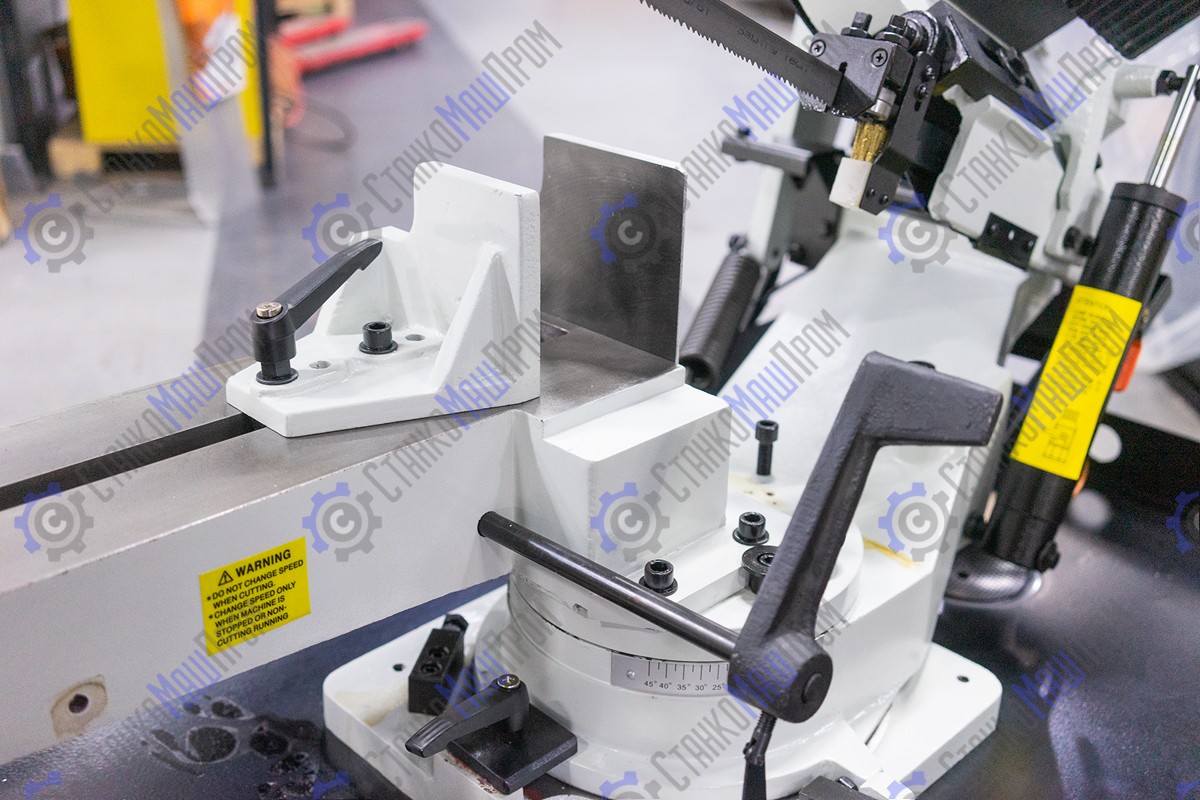

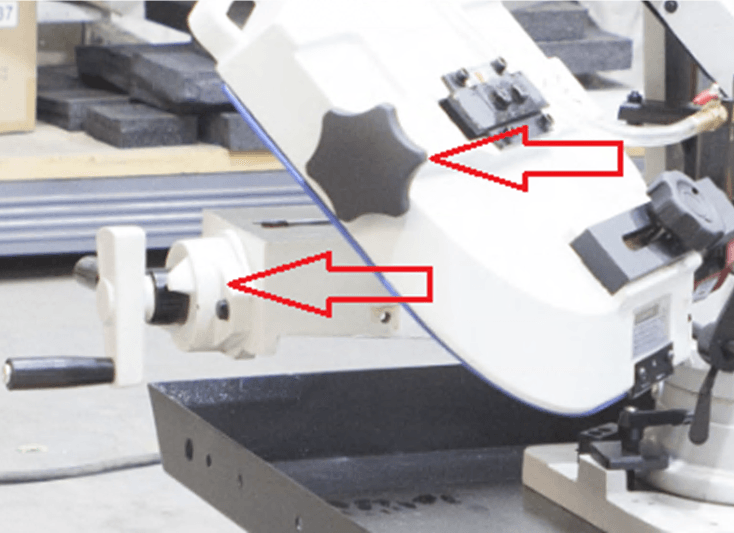

	Механические тиски + рычаг быстрой доводки Маховик ручного натяжения ленты

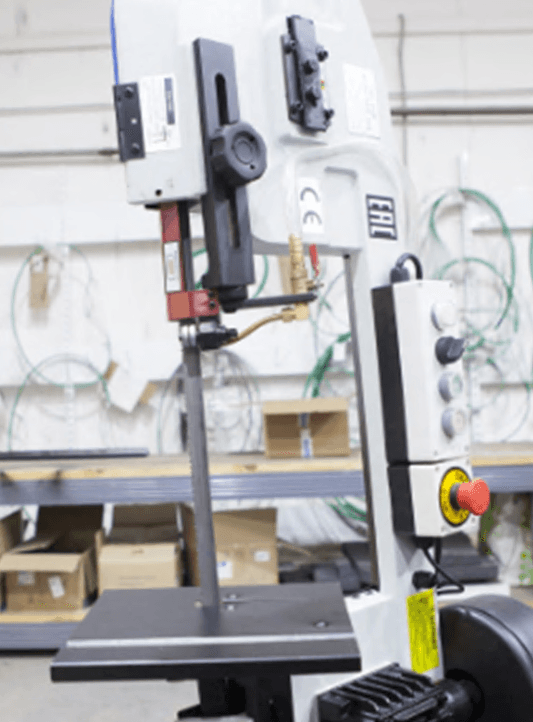

	Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении.

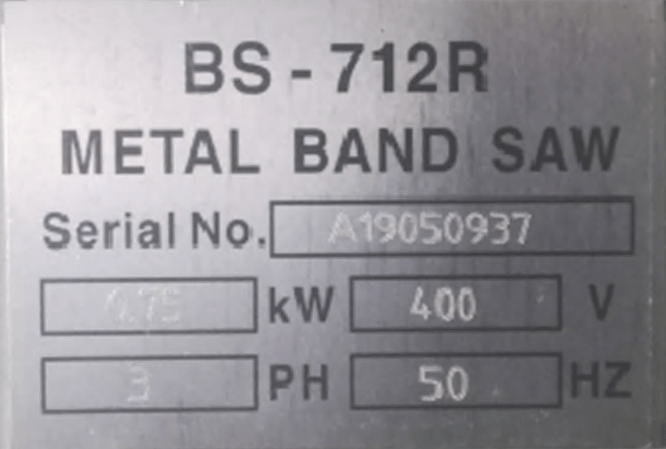

	Шильдик станка

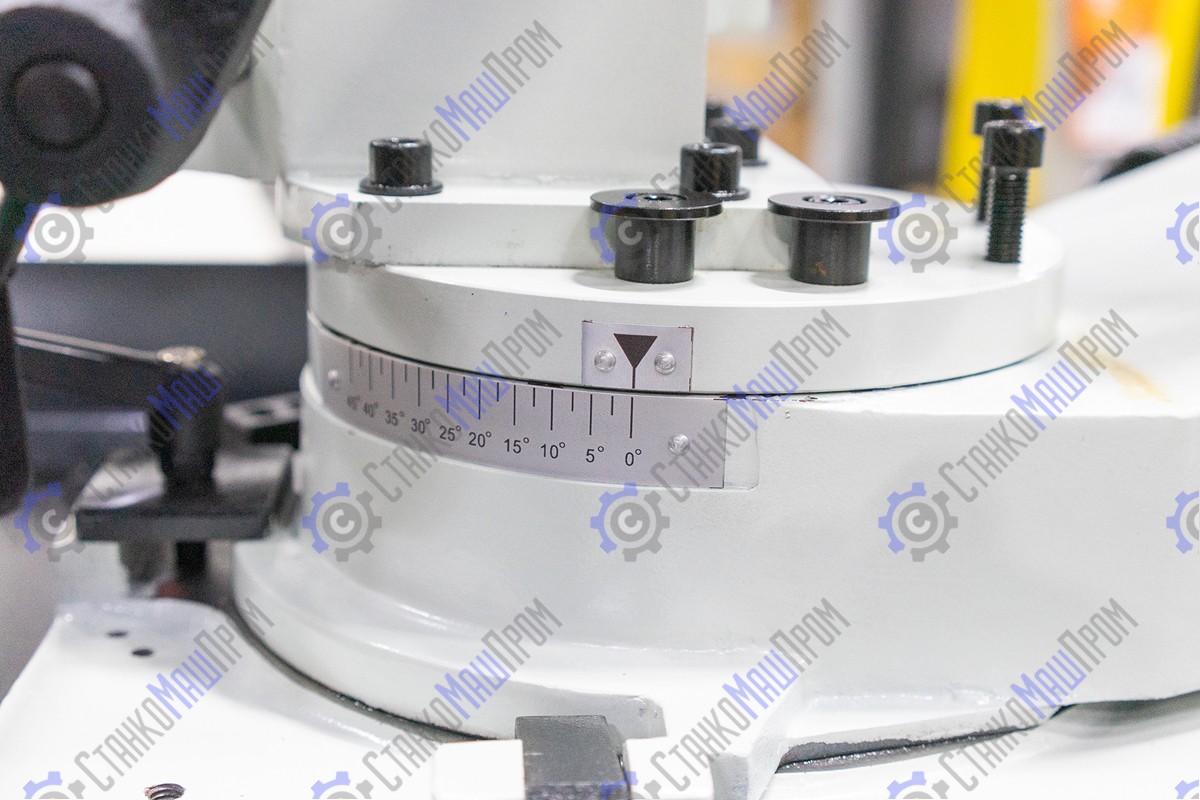

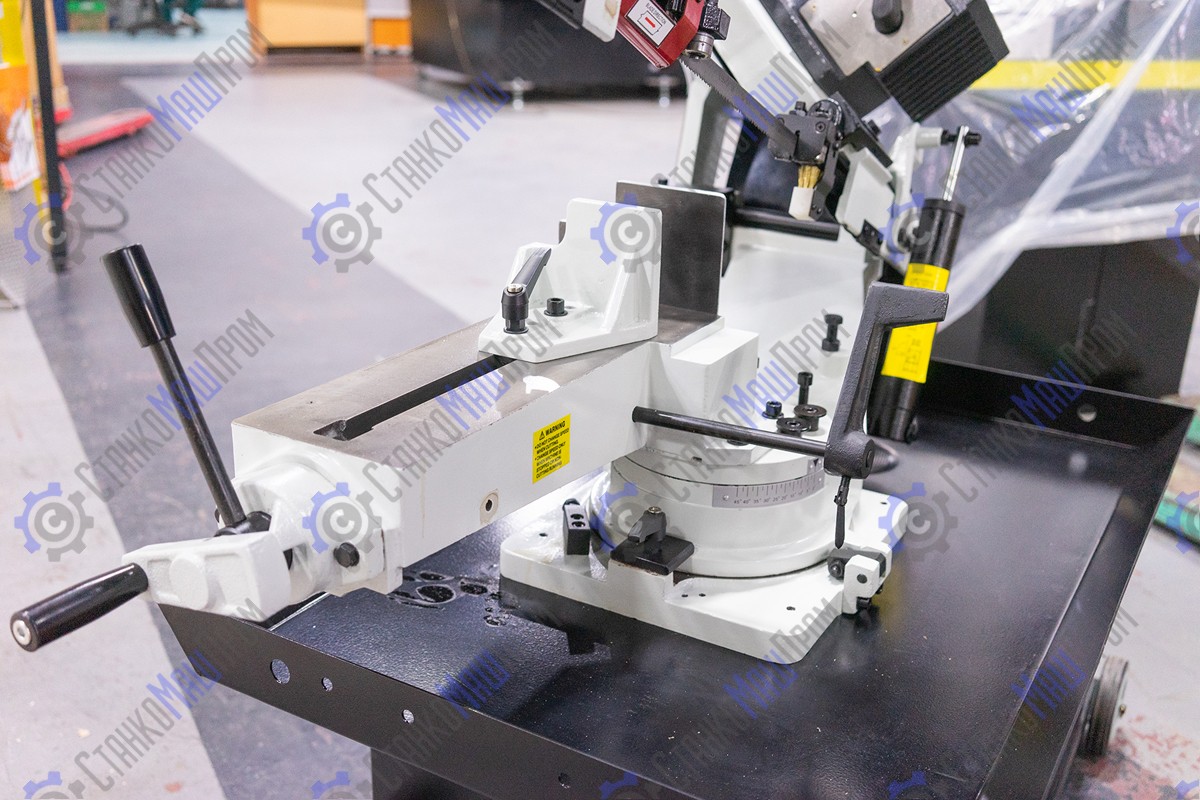

	Регулировка угла поворота вдоль шкалы Мерный упор 250мм

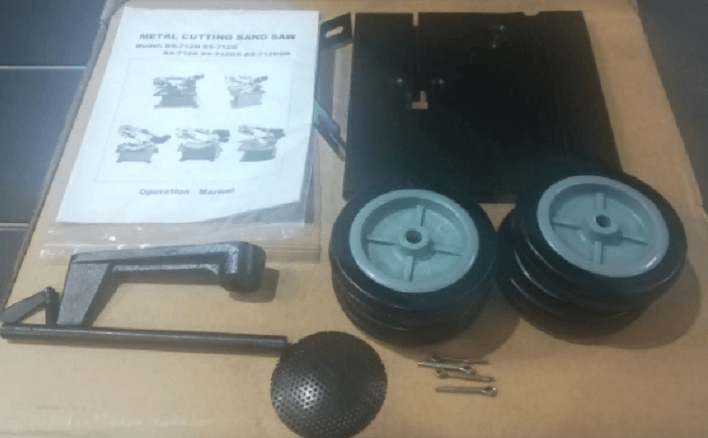

	В комплектации со станком поставляется: мерный упор колёса стол для вертикального пиления инструкция (инструмент в станок не вкладывается)
