Описание

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.

Станки Stalex BS-712 имеют высоту полотна 20мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.

Процесс пиления:

Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор в 4-х скоростных режимах
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания

Основные элементы станка:

Опускание рамы осуществляется под собственным весом
Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
Быстрый зажим заготовки - тиски с ручным зажимом
Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Скорость вращения полотна имеет 4 скоростных режима
Ручное натяжение ленты
Мерный упор 500 мм
Пила ленточная квалитет М42
Механические тиски + рычаг быстрой доводки

Характеристики

Диаметр пиления, мм	178
Скорость резания, м/мин	22, 34, 49, 64
Максимальный.размер круглого профиля, мм	178 (90°); 127 (+45°)
Максимальный.размер прямоугольного профиля, мм	178х210 (90°); 85х140 (+45°)
Размеры полотна, мм	20х0,9х2362
Мощность двигателя, кВт	0.75
Габариты упаковки (ДхШхВ), мм	1290х730х1150
Вес (нетто), кг	170
Вес (брутто), кг	192

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

	Модель имеет возможность поворота рамы пилы

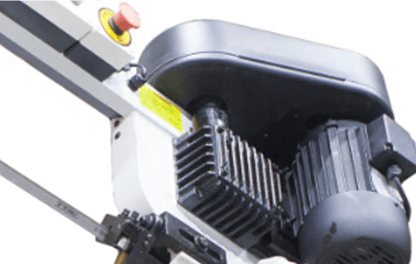

	Привод клиноременной

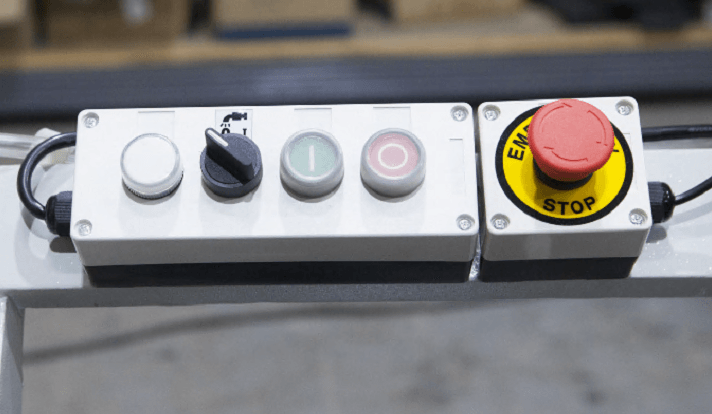

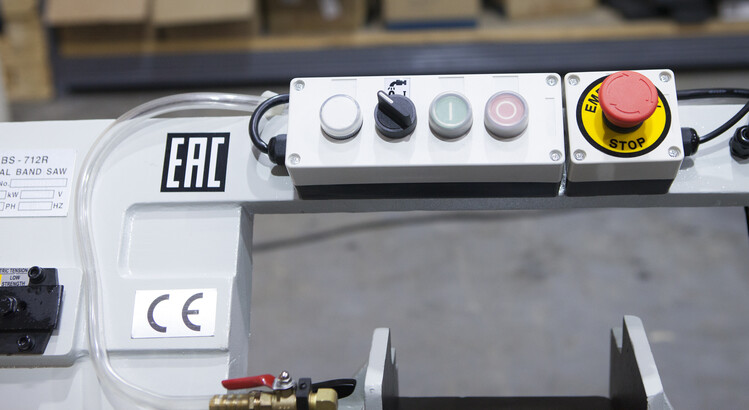

	Панель управления: Индикатор включения станка Переключатель работы системы СОЖ Кнопка включения станка Кнопка выключения станка Общая кнопка стоп

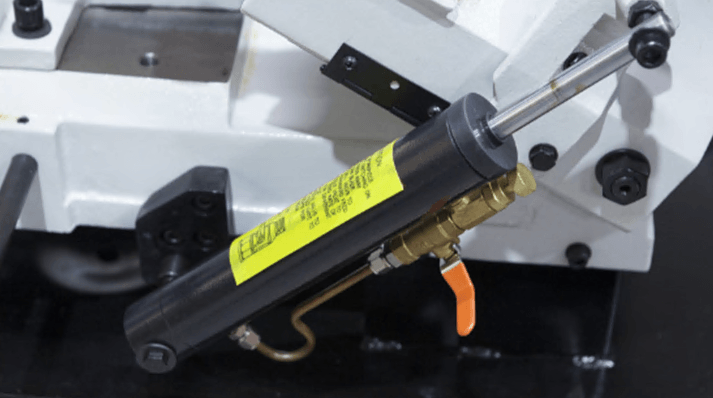

	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

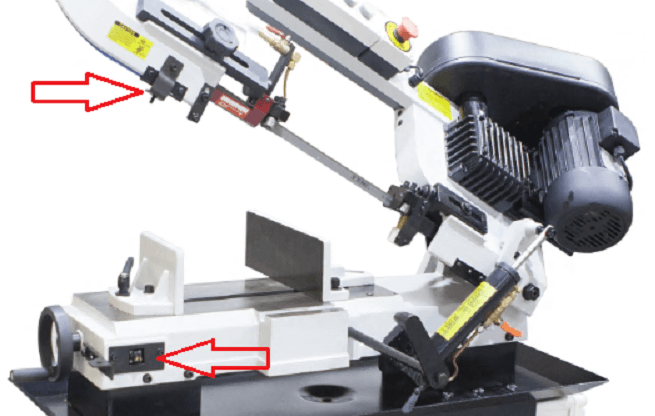

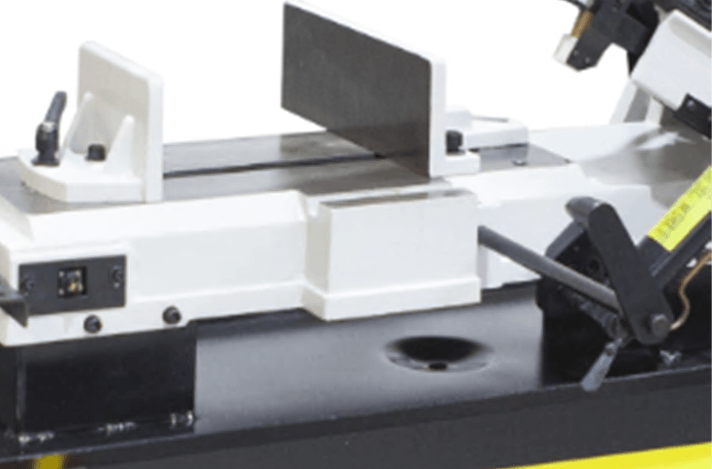

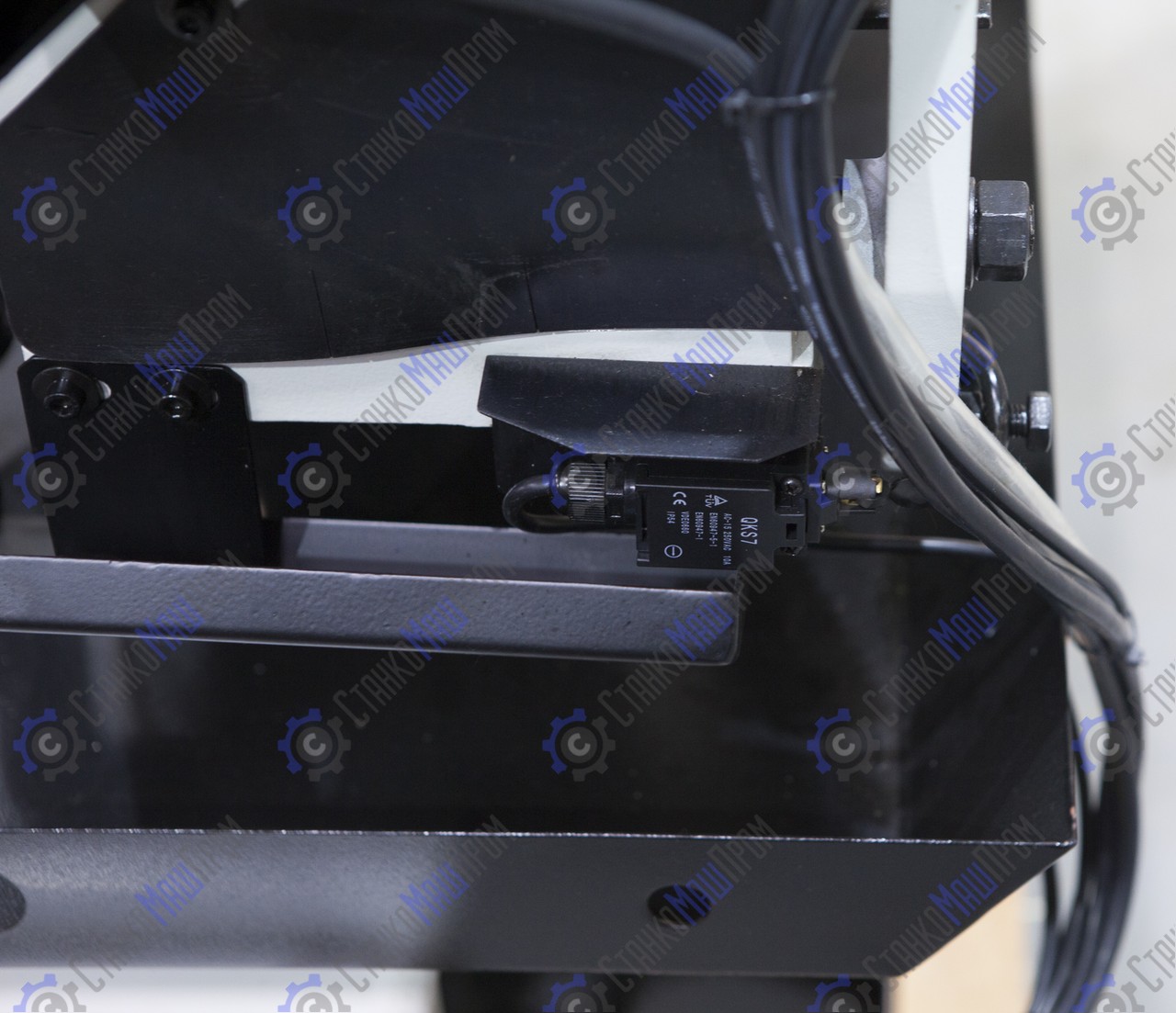

	Датчик выключения станка в нижнем положении рамы.

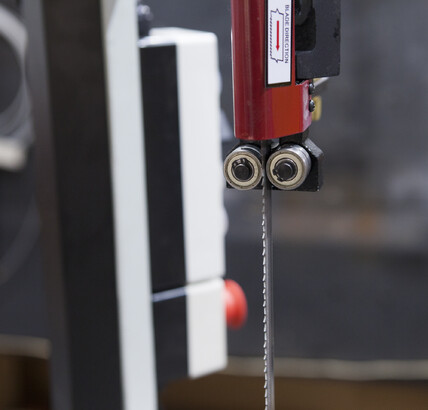

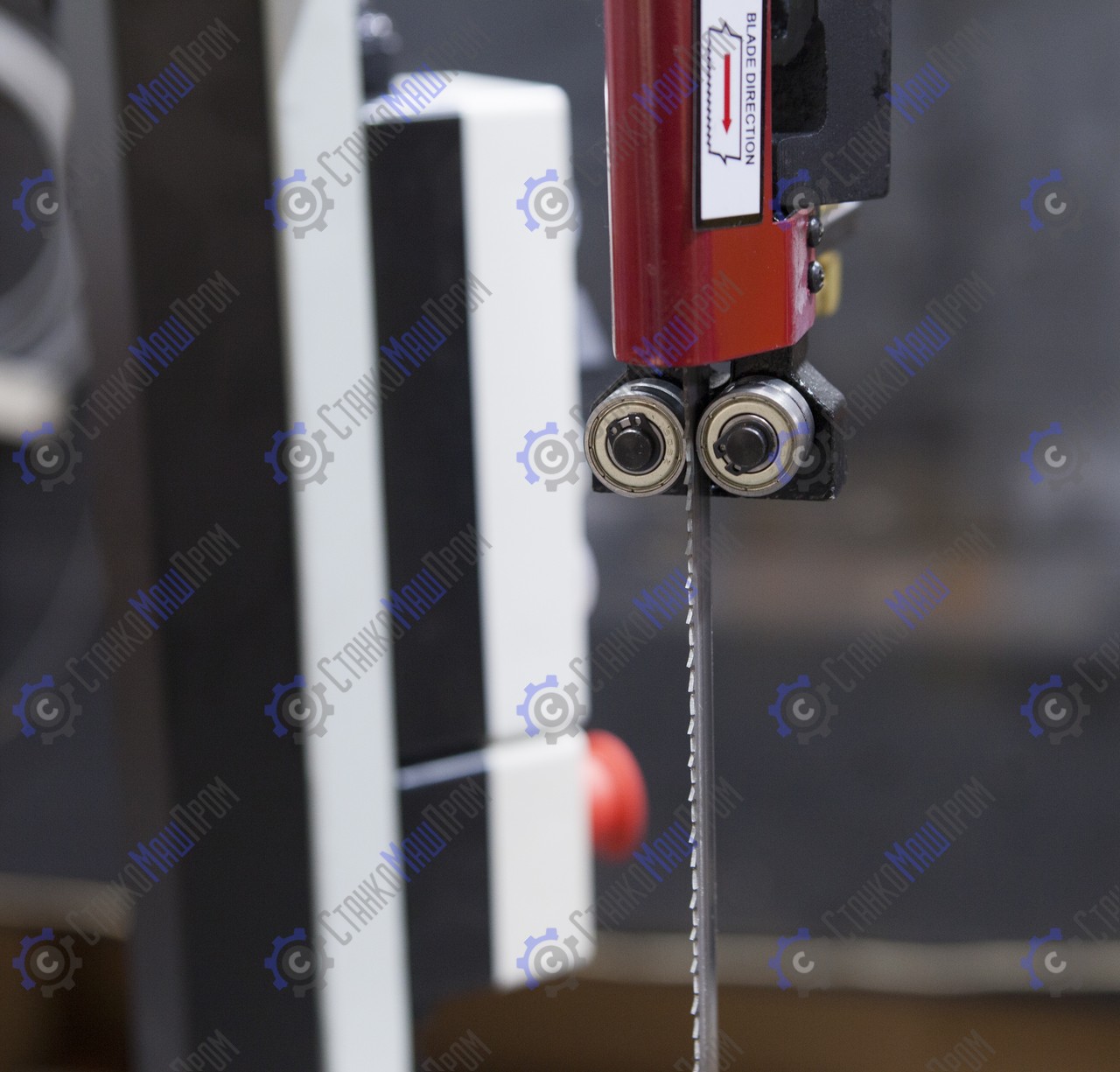

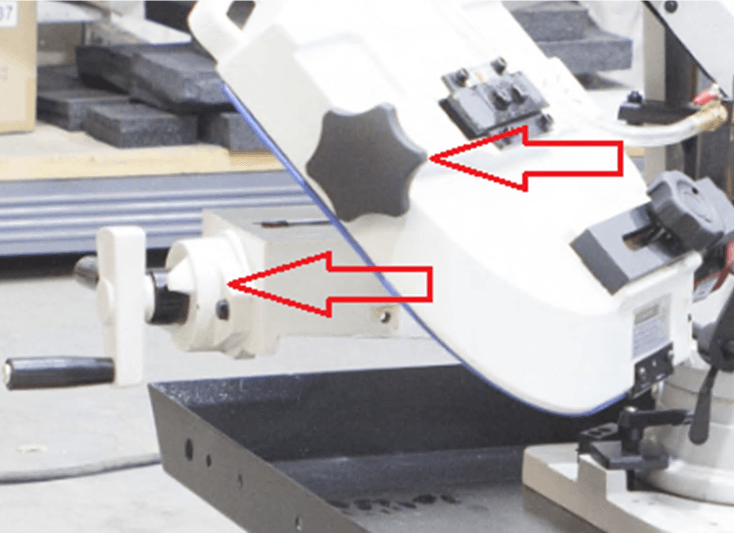

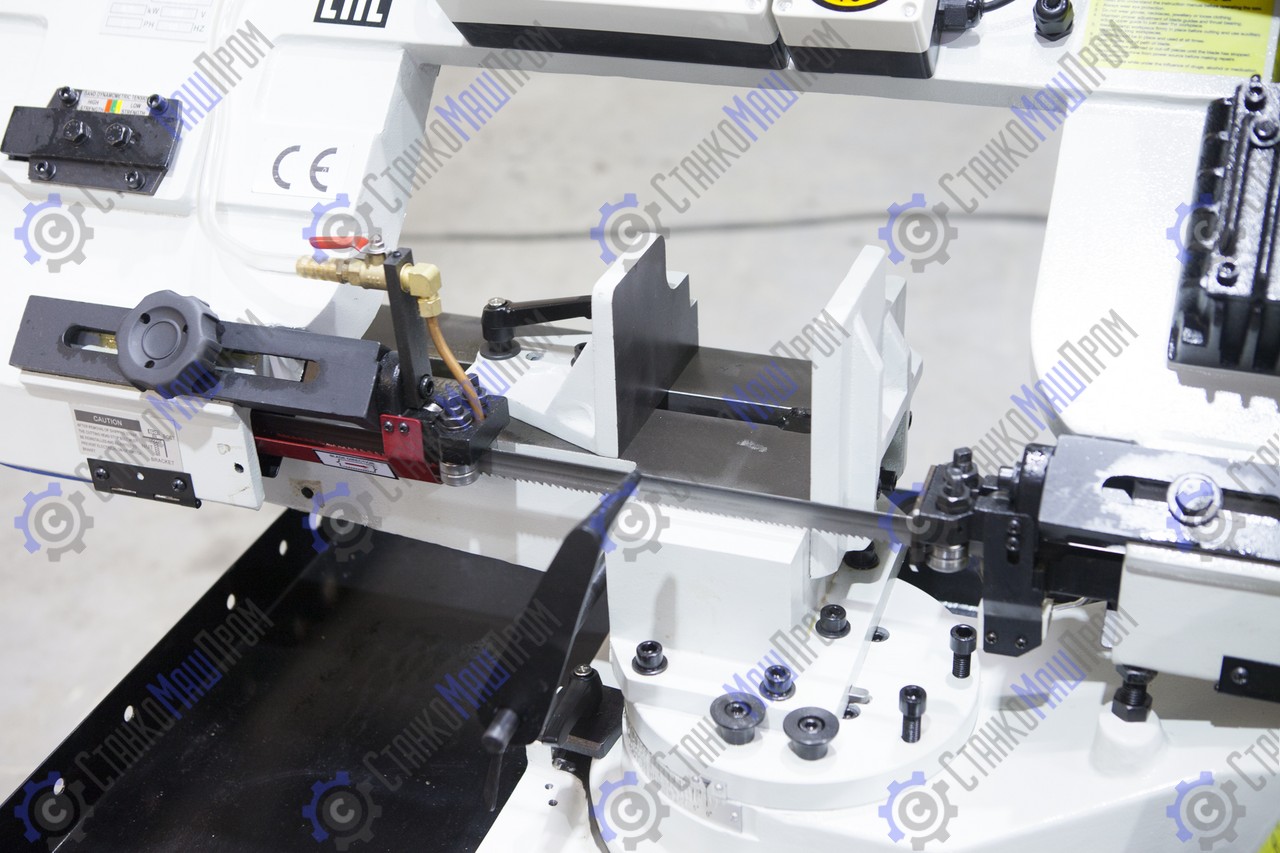

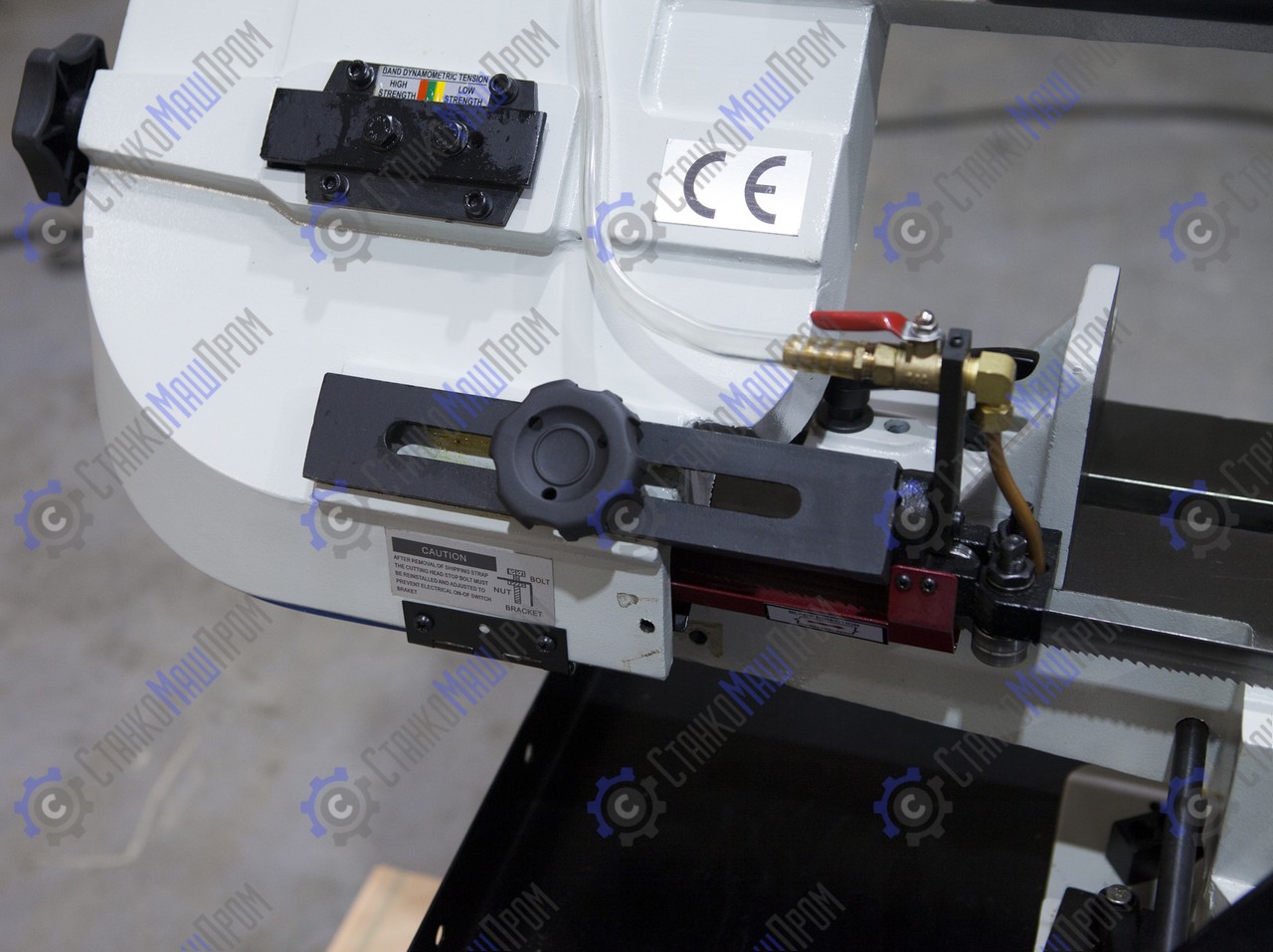

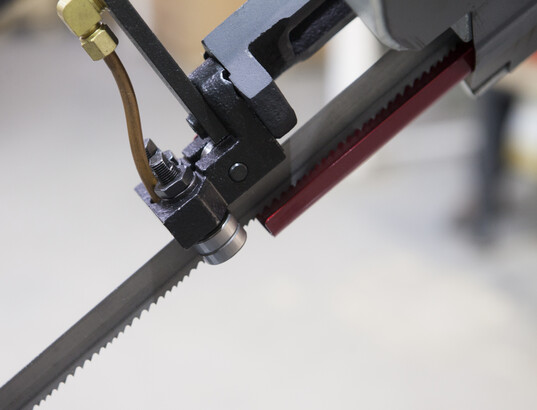

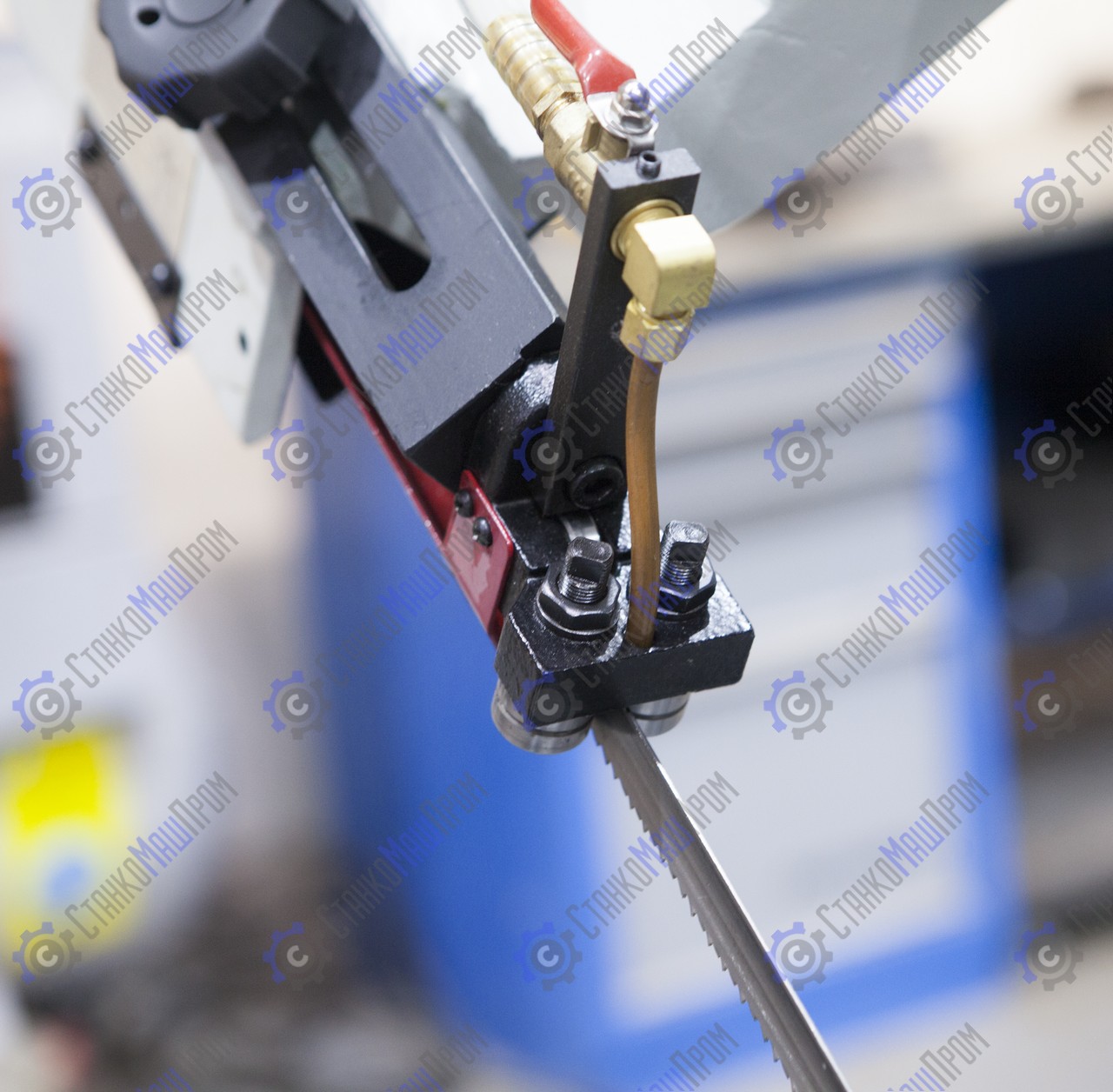

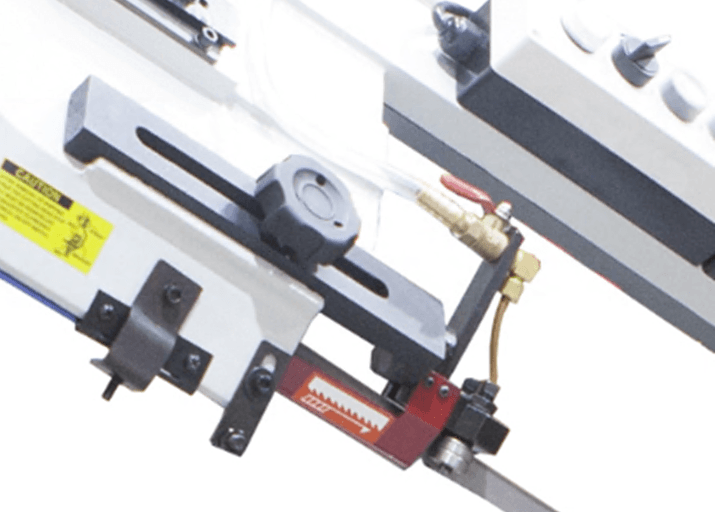

	Подвижная направляющая с роликовыми подшипниками натяжения полотна. Регулировочный кран для регулировки напора СОЖ.

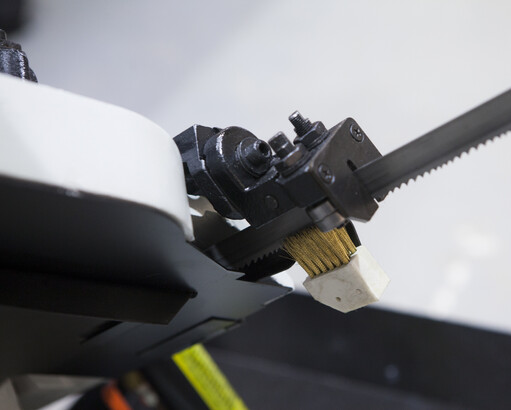

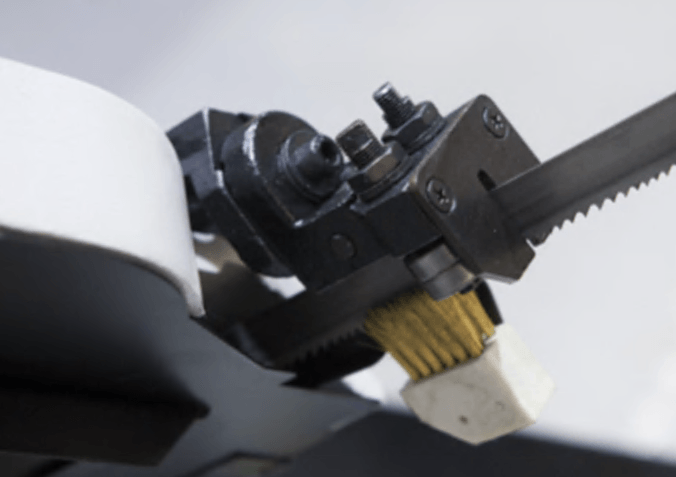

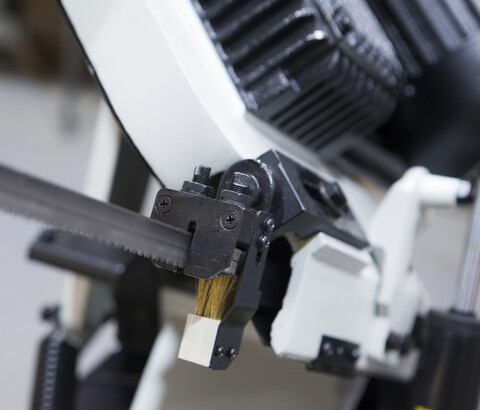

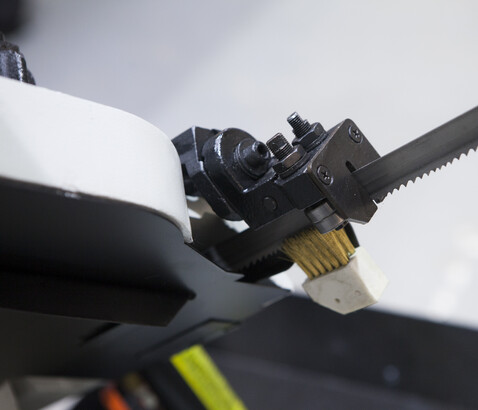

	Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.

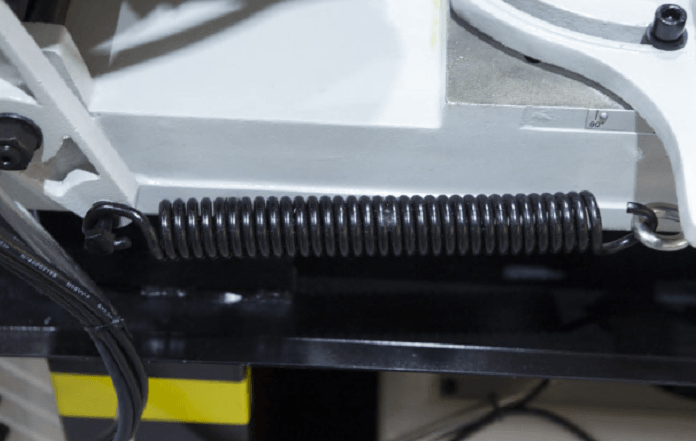

	Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).

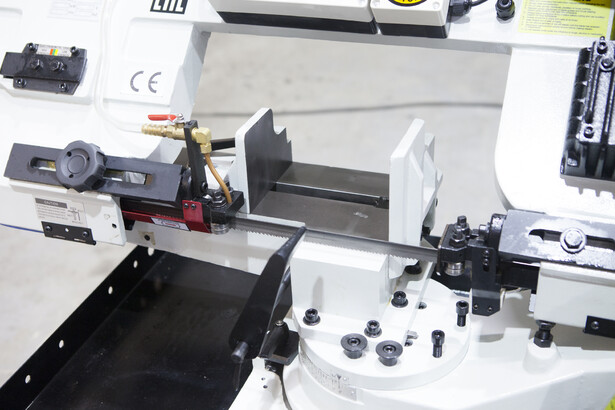

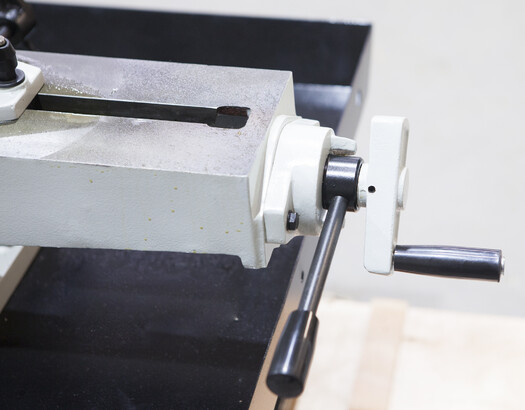

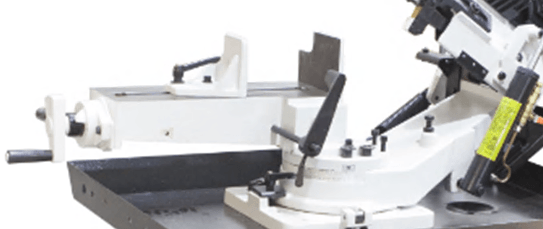

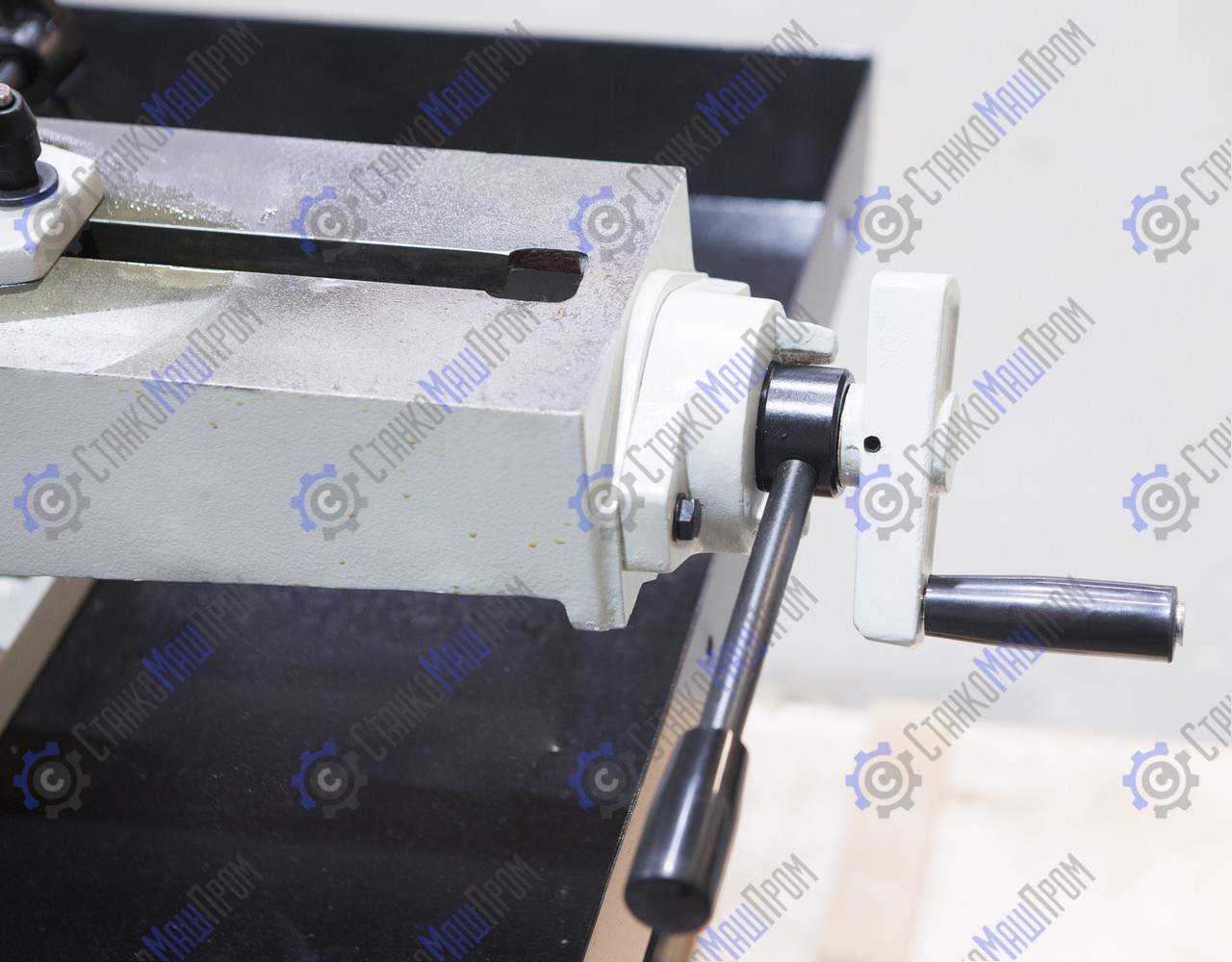

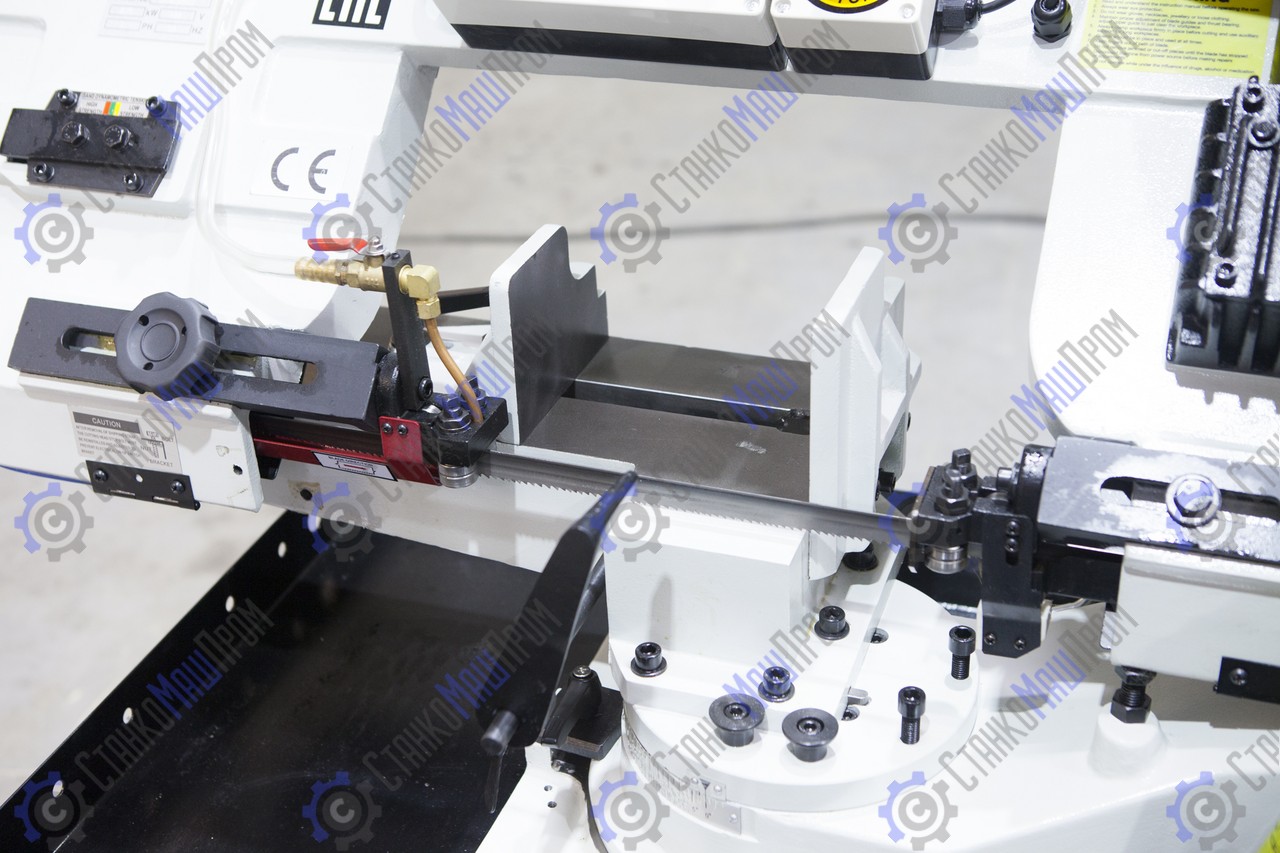

	Механические тиски + рычаг быстрой доводки Маховик ручного натяжения ленты

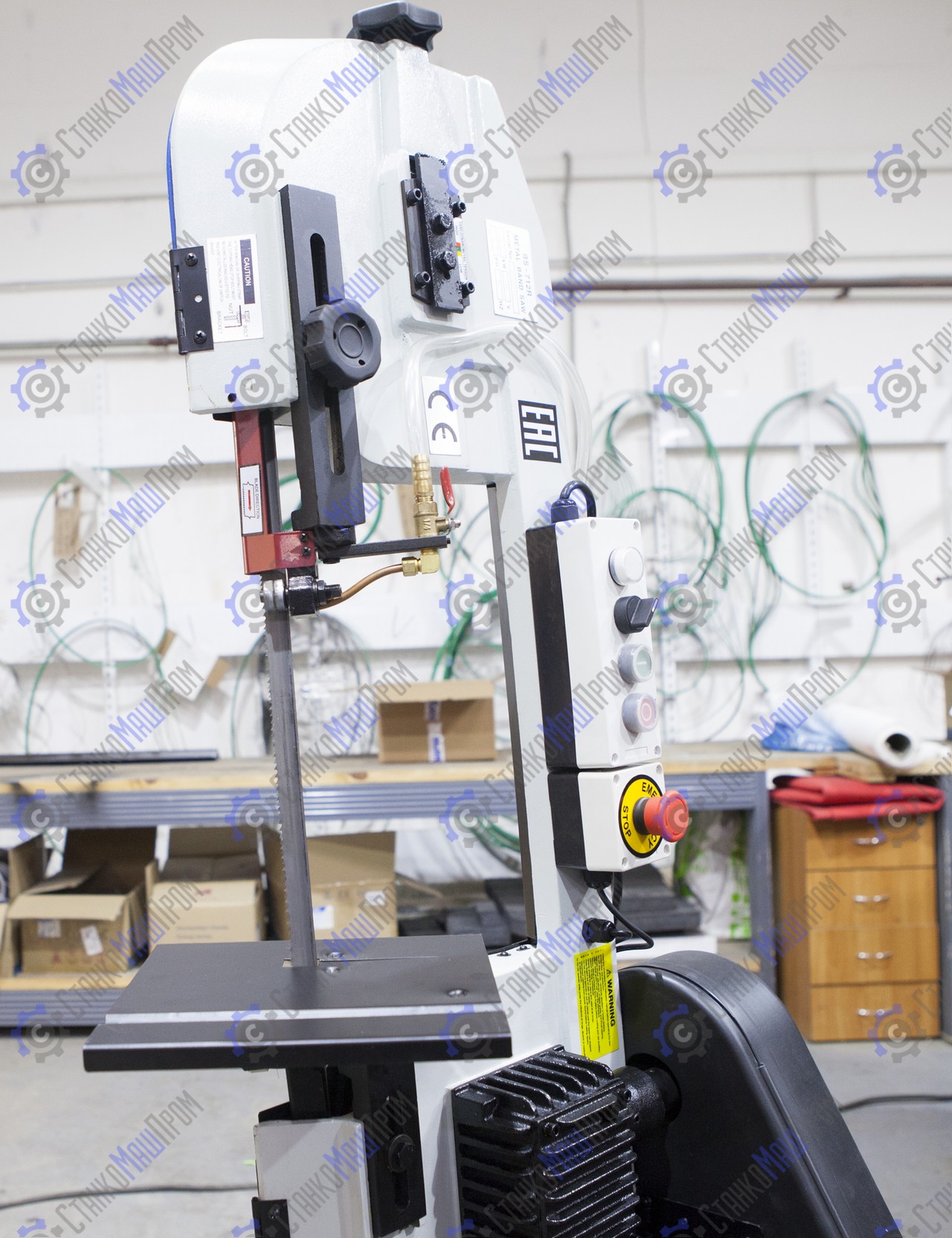

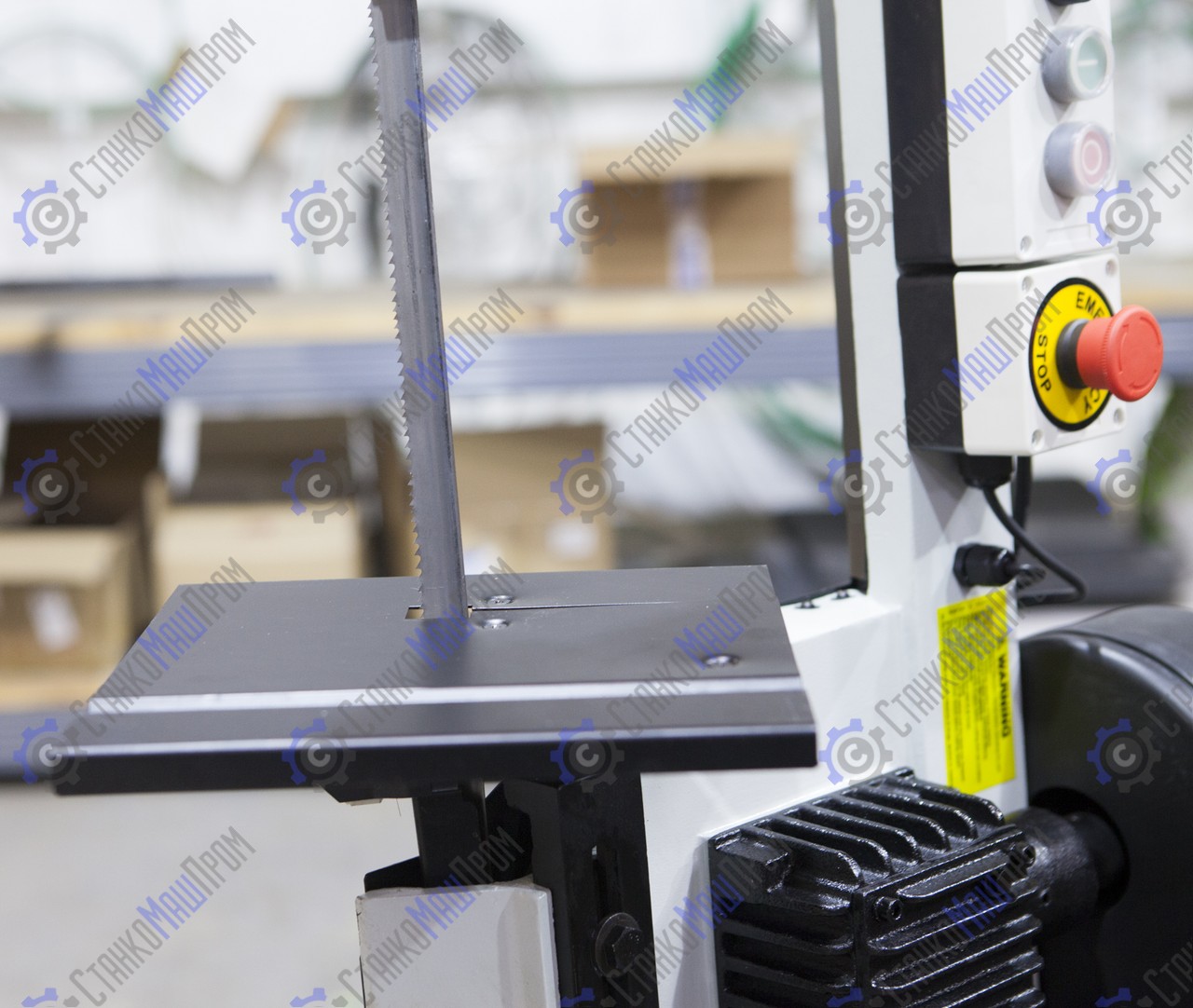

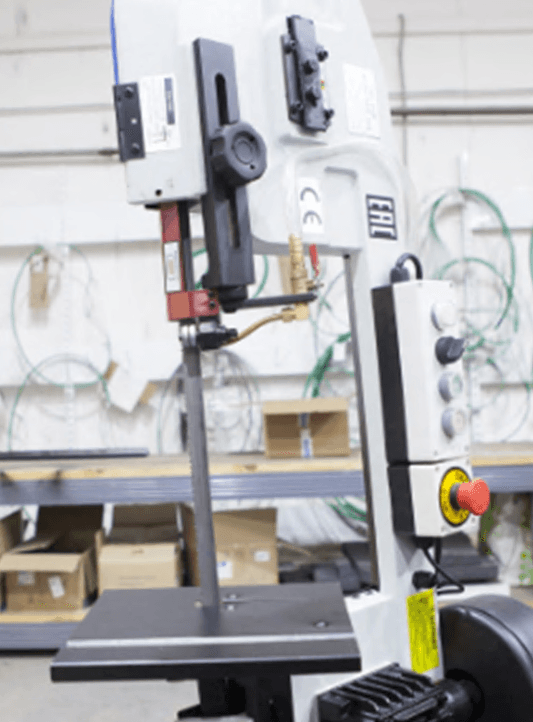

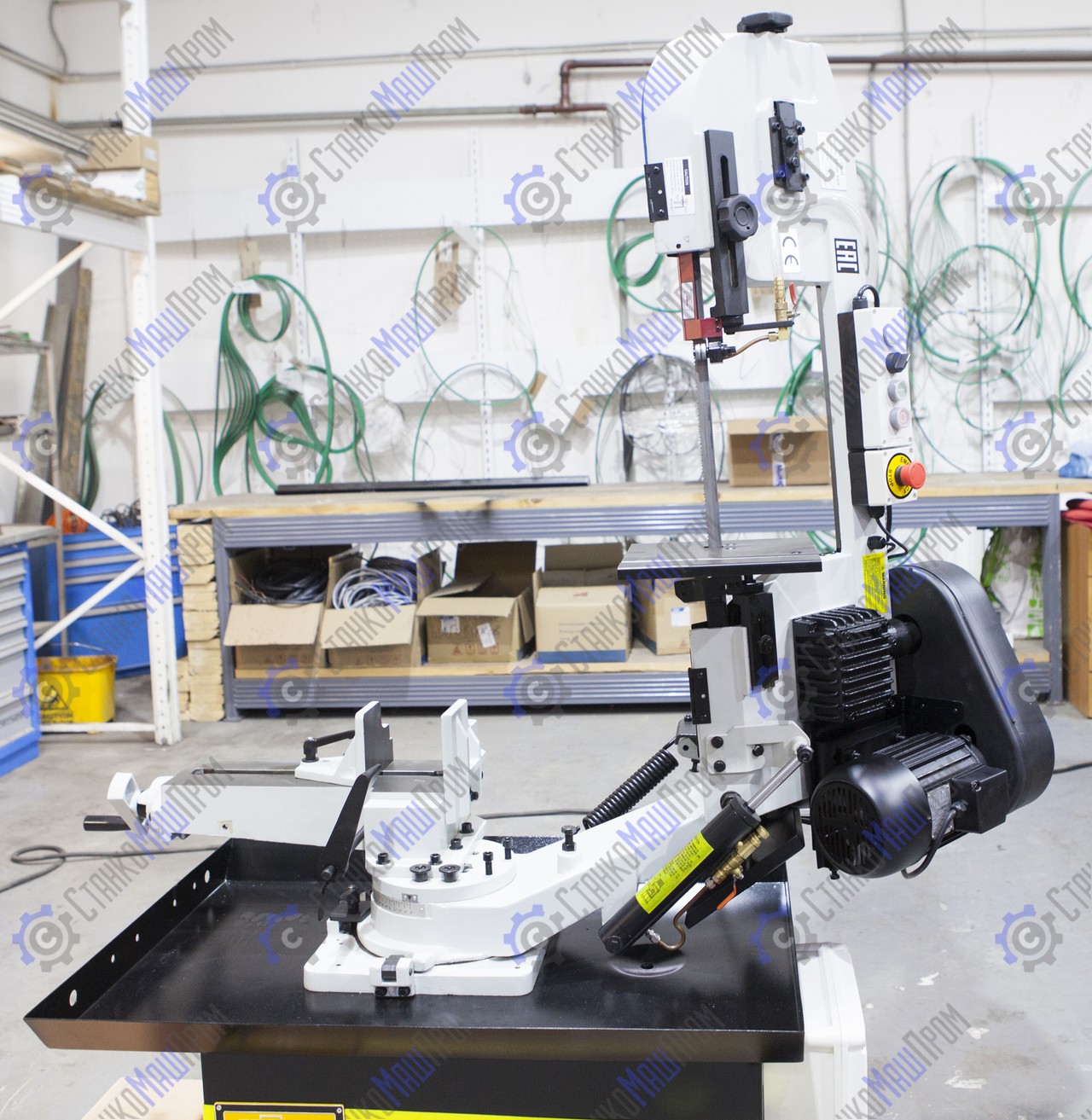

	Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении.

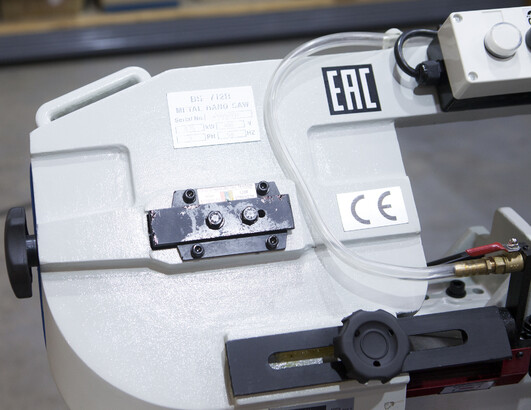

	Шильдик станка

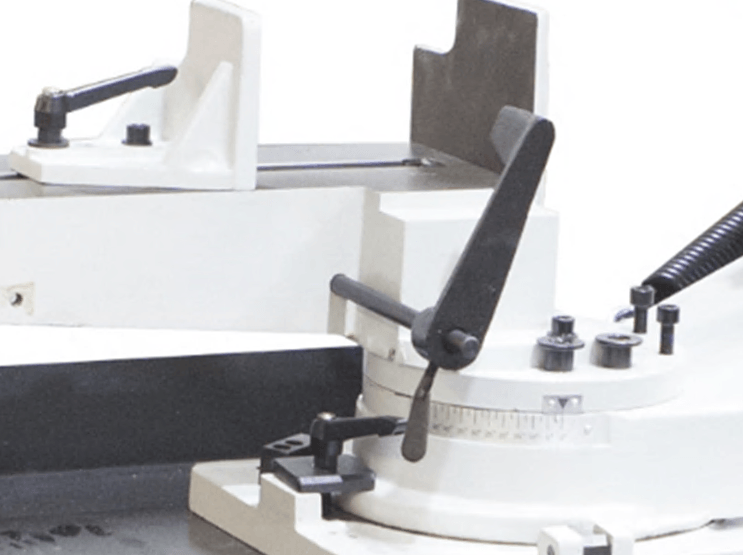

	Регулировка угла поворота вдоль шкалы
	Мерный упор 500мм

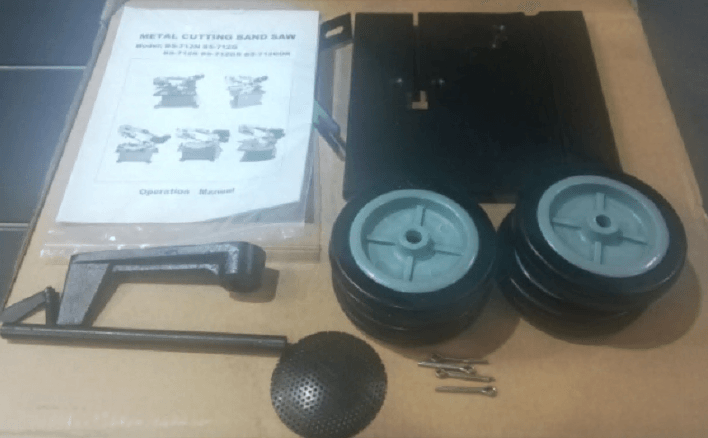

	В комплектации со станком поставляется: мерный упор колёса стол для вертикального пиления инструкция (инструмент в станок не вкладывается)

Видео

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 192
Габариты в упаковке ДхШхВ, мм: 1290x730x1150

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

Станок ленточнопильный STALEX BS-712R
