Описание

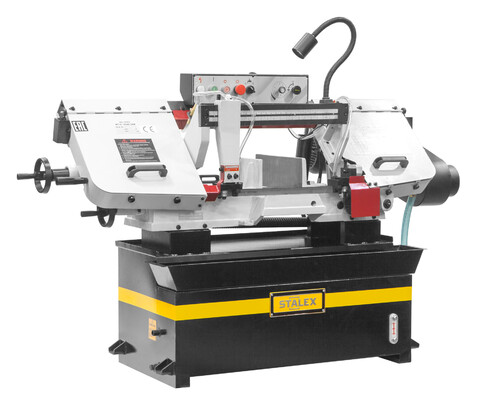

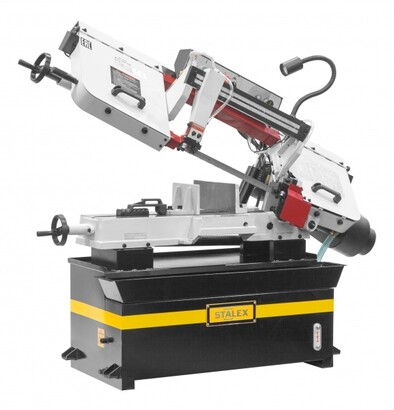

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-916V разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 229мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет поворот губок тисков, для пиления под углом необходимо изменять угол установки тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.

Модель Stalex BS-916V имеет возможность бесступенчатого регулирования скорости лезвия посредством бесступенчатого вариатора.

Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется при помощи бесступенчатой регулировки скорости.

Особенности станка:

Возможность поворота 0...+45°
Гидравлическая система подачи для плавного опускания рабочей консоли
Подвижная направляющая для повышения жёсткости пиления заготовок (расстояние движения направляющей по салазкам – составляет 410 мм)
Плавная регулировка скорость вращения пилы 18-102 м/мин (позволяющая обрабатывать большой спектр материалов – сталь/нержавеющая сталь, цветные материалы)
Ручное натяжение ленты, маховик со встроенной шкалой позволяет быстро и легко производить натяжение пильной ленты. Концевики отключающие станок, при поднятии крышек маховика вращения полотна
Механические тиски с узлом быстрой регулировки перемещения губок тисков и поворотом до 45°
Встроенная система охлаждения - помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)
Регулируемый упор
Автоматический выключатель окончания распила
Съемный поддон предназначен для сбора и легкой утилизации образующейся стружки
Панель управления установлена на консоли ленточнопильного станка, что обеспечивает максимальный контроль во время распила
Надежный мощный двигатель (1,5 кВт) для стабильной работы на повышенных оборотах
Станок оснащён твёрдосплавными пластинами и подшипниками для точного позиционирования ленточнопильного полотна
Щёткой для снятия стружки с полотна (вращающаяся от движения полотна
Клиноременной ремень, инструкция, инструменты, упор размещены под съёмным поддоном

Характеристики

Диаметр пиления, мм	229
Скорость резания, м/мин	18-102
Максимальный.размер круглого профиля, мм	229 (90°); 150 (45°)
Максимальный.размер прямоугольного профиля, мм	127х405 (90°); 150х190 (45°)
Размеры полотна, мм	27х0,9х3035
Мощность двигателя, кВт	1,5
Габариты упаковки (ДхШхВ), мм	1800х770х1140
Вес (нетто), кг	300
Вес (брутто), кг	360

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

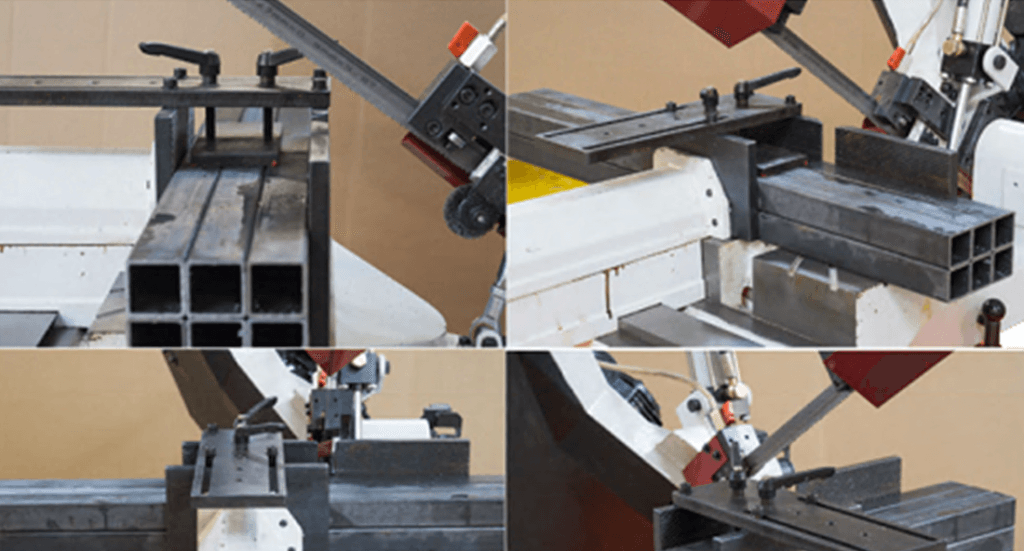

	Прижим пакетной резки для BS-916V Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

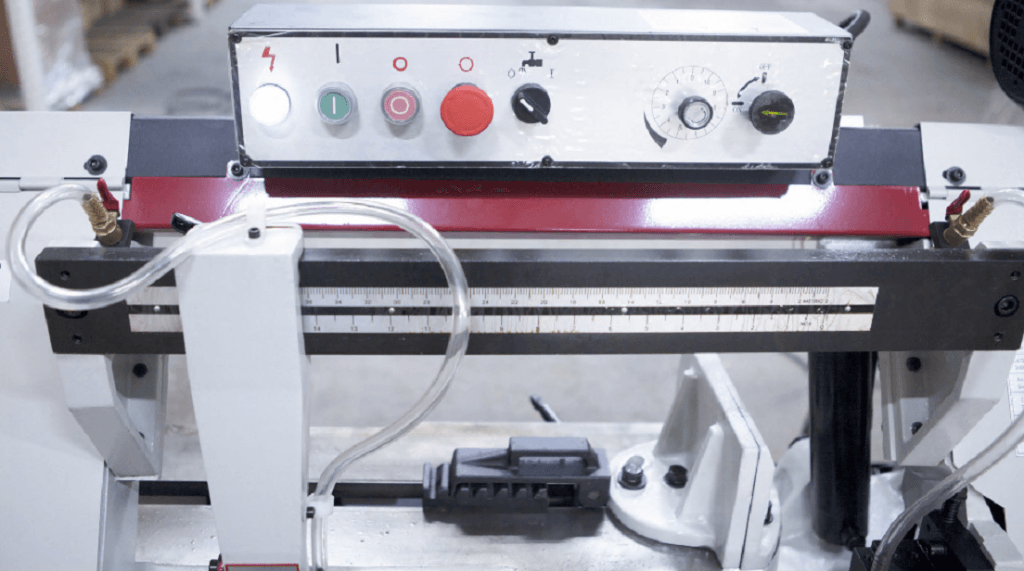

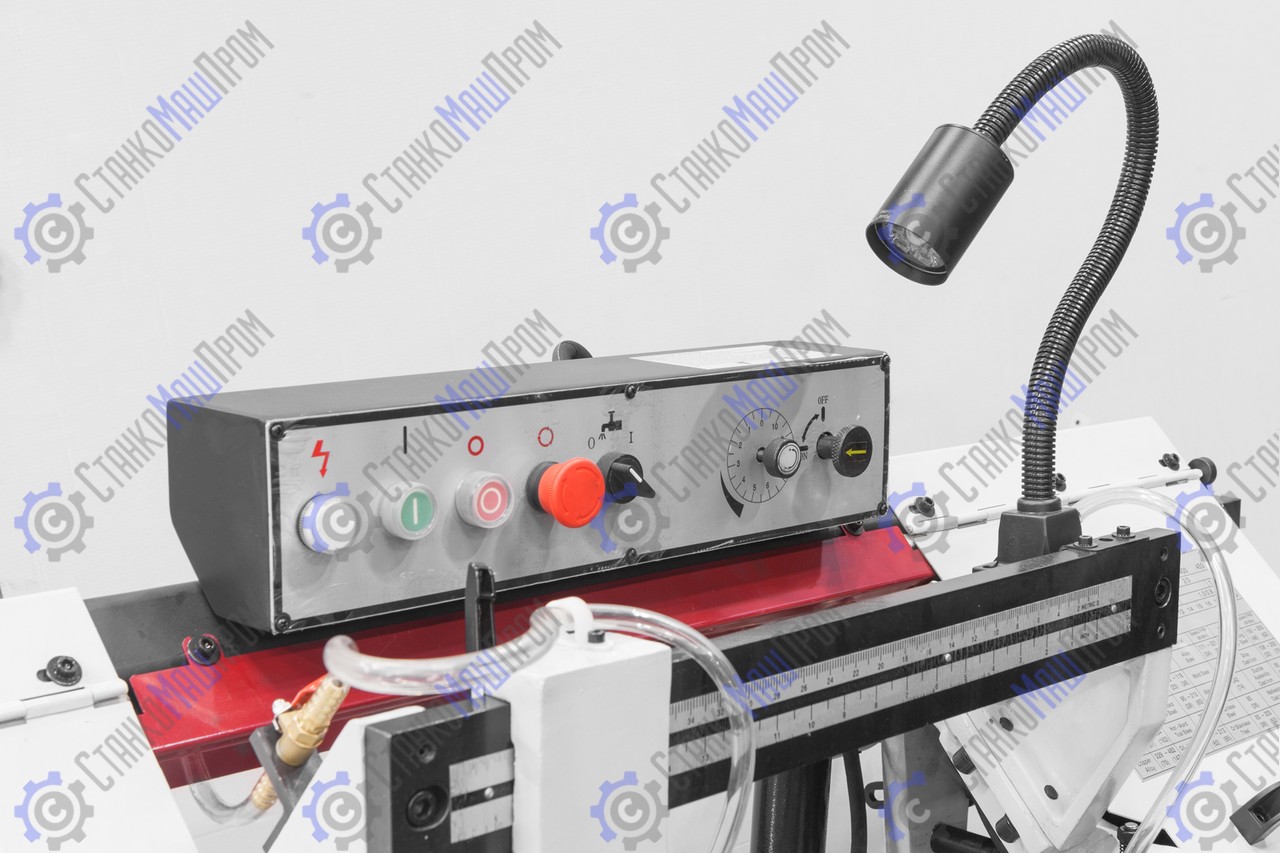

	Пульт + направляющие станка. Шкала направляющих + две гибкие трубки СОЖ. Подвижная направляющая для повышения жёсткости пиления заготовок (расстояние движения направляющей по салазкам – составляет 410 мм).

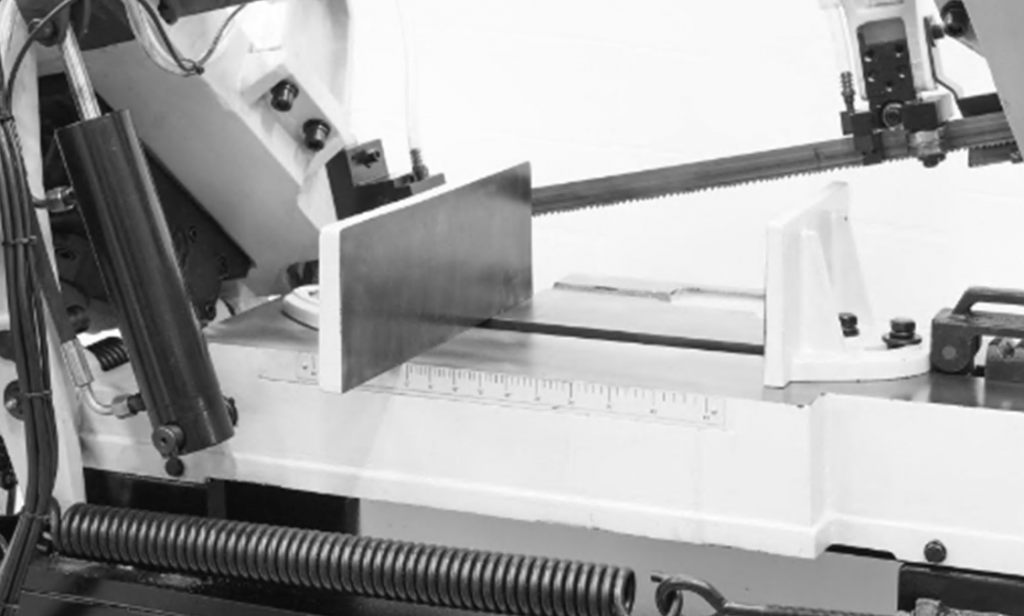

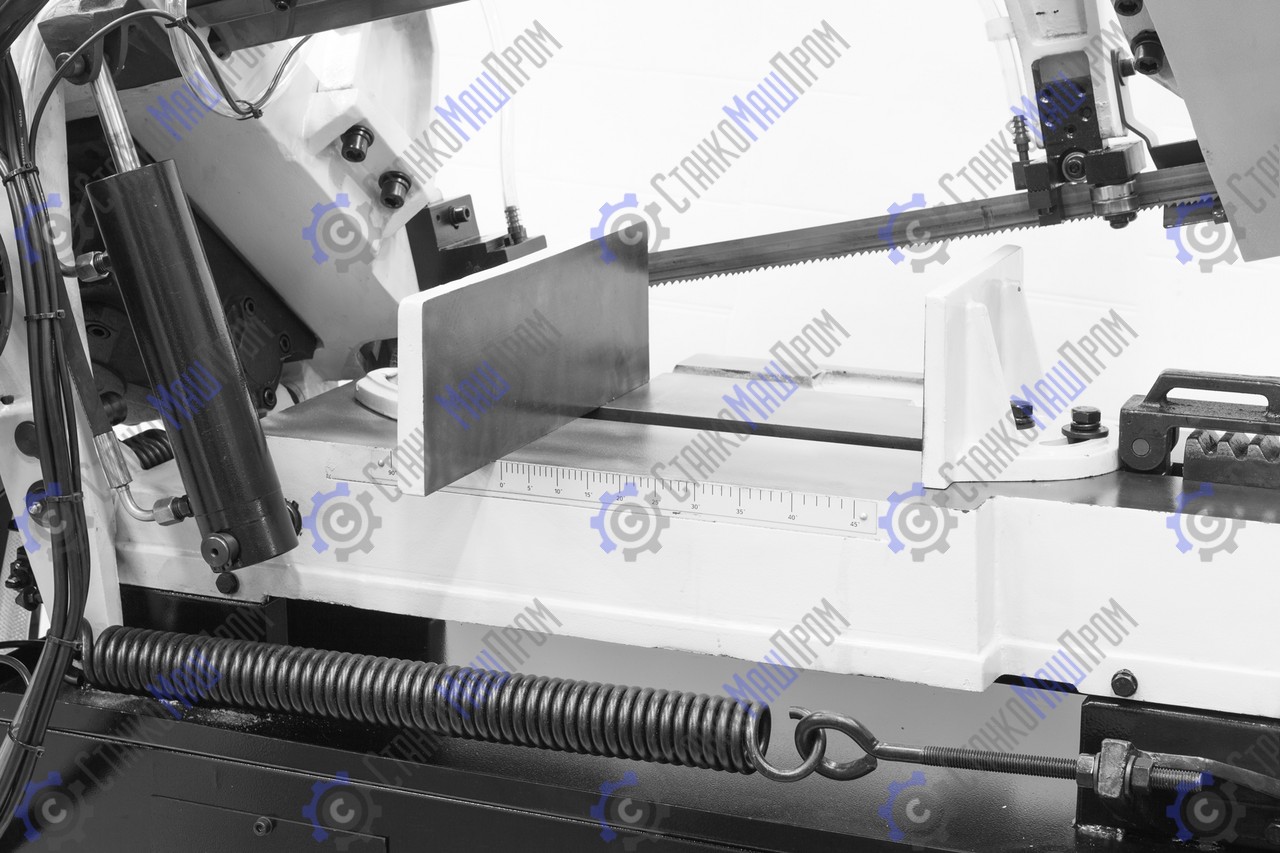

	Градусная линейка для установки необходимого положения заготовки от 0° до 45°.

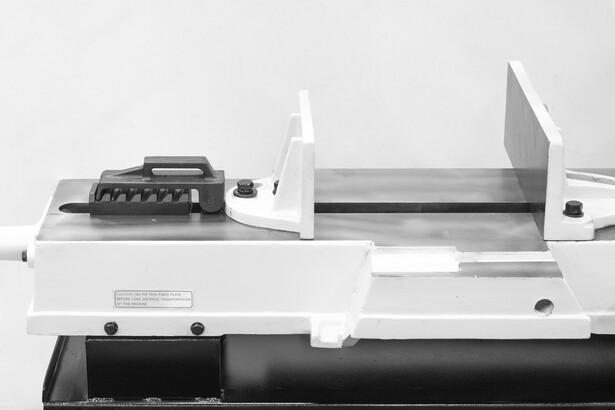

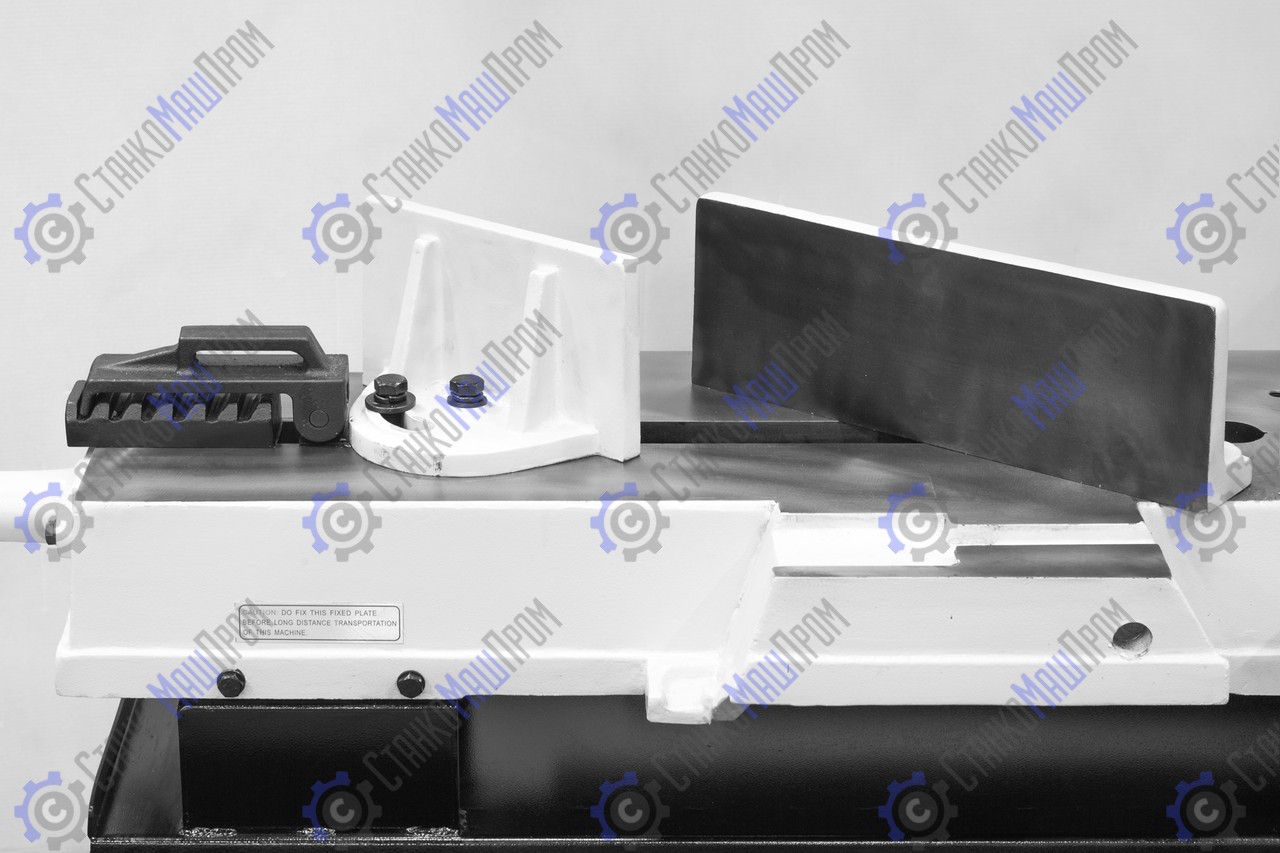

	Быстрозажимные тиски и поворот губок тисков до 45°.

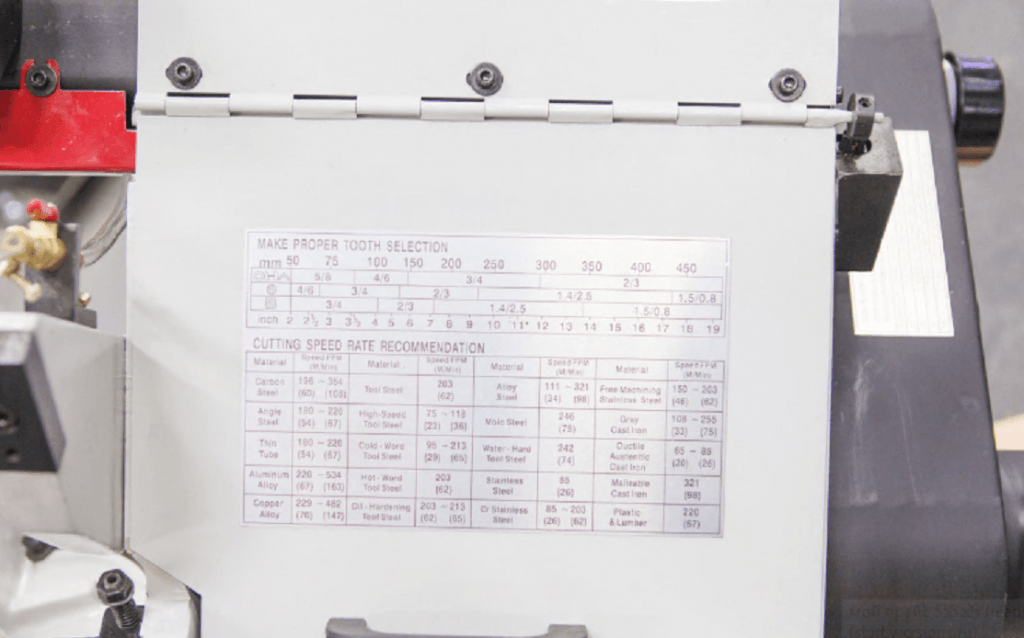

	Таблица скорости резания и подбора шага зубьев.

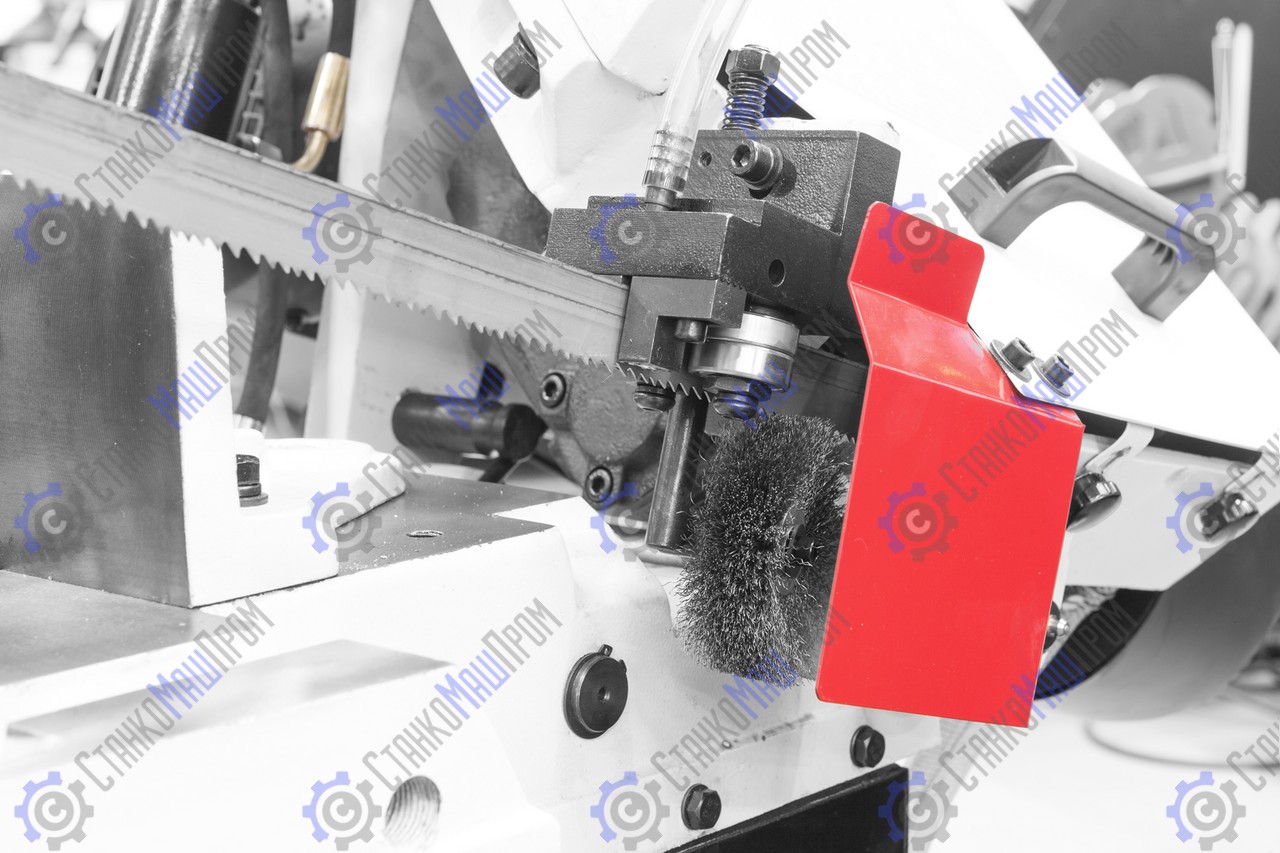

	Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления, что в свою очередь положительно влияет на стойкость и производительность станка.

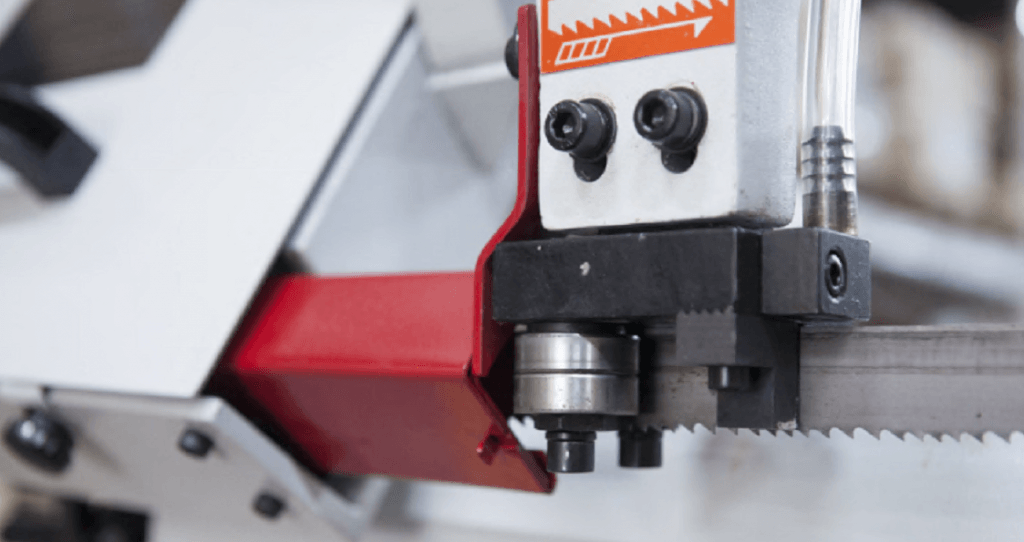

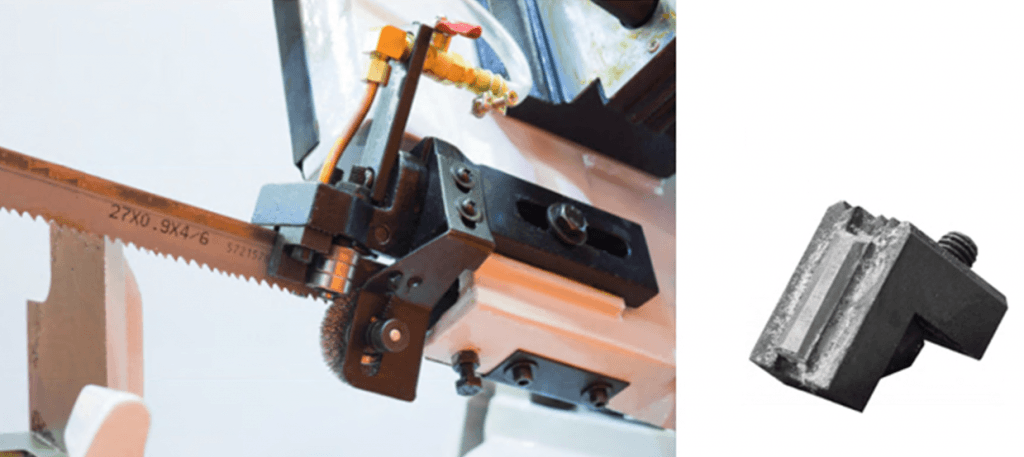

	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

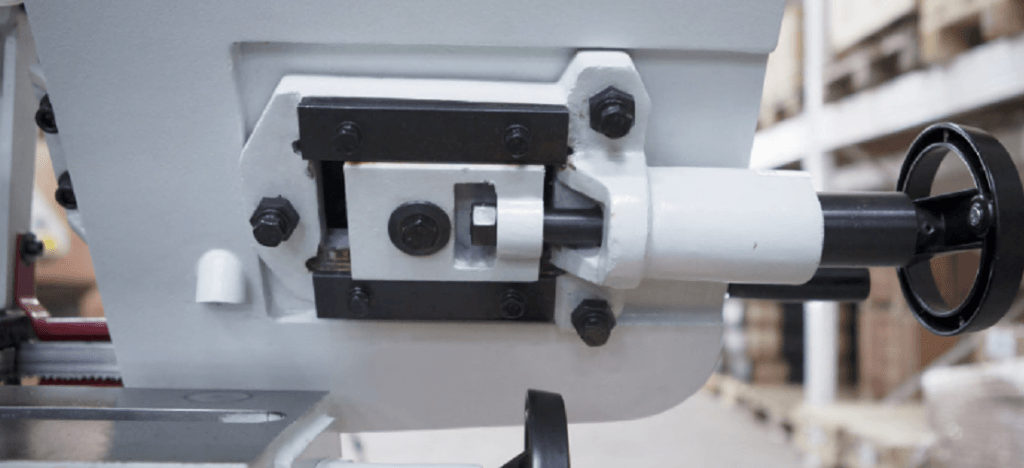

	Механическое натяжение полотна.

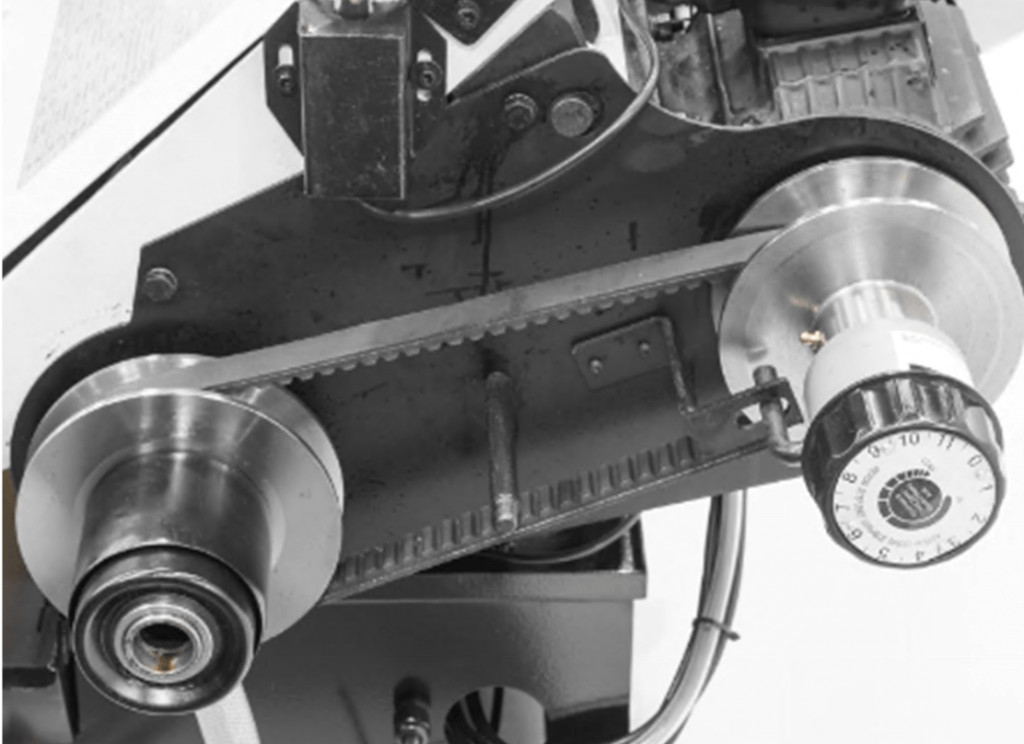

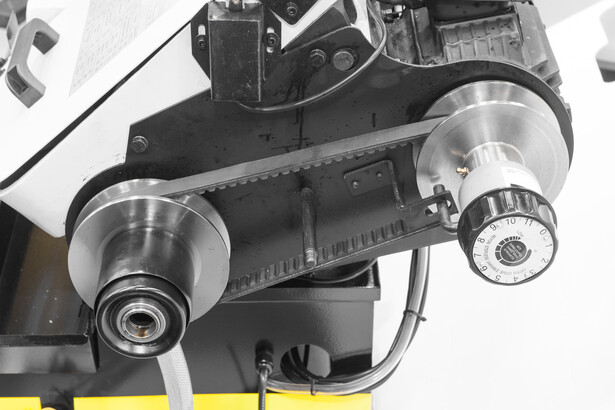

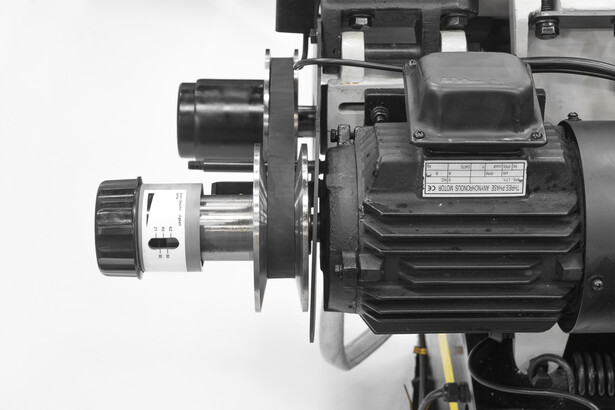

	Привод - клиноременная передача. Плавная регулировка скорость вращения пилы 18-102 м/мин (позволяющая обрабатывать большой спектр материалов – сталь/нержавеющая сталь, цветные материалы).

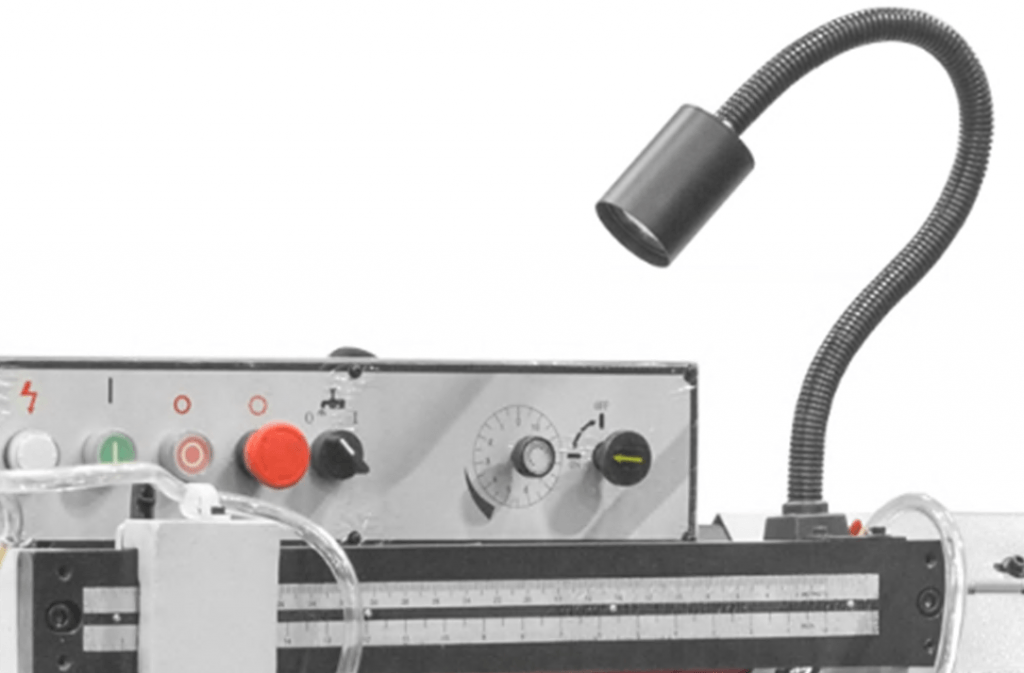

	Лампа освещения в стандартной комплектации.

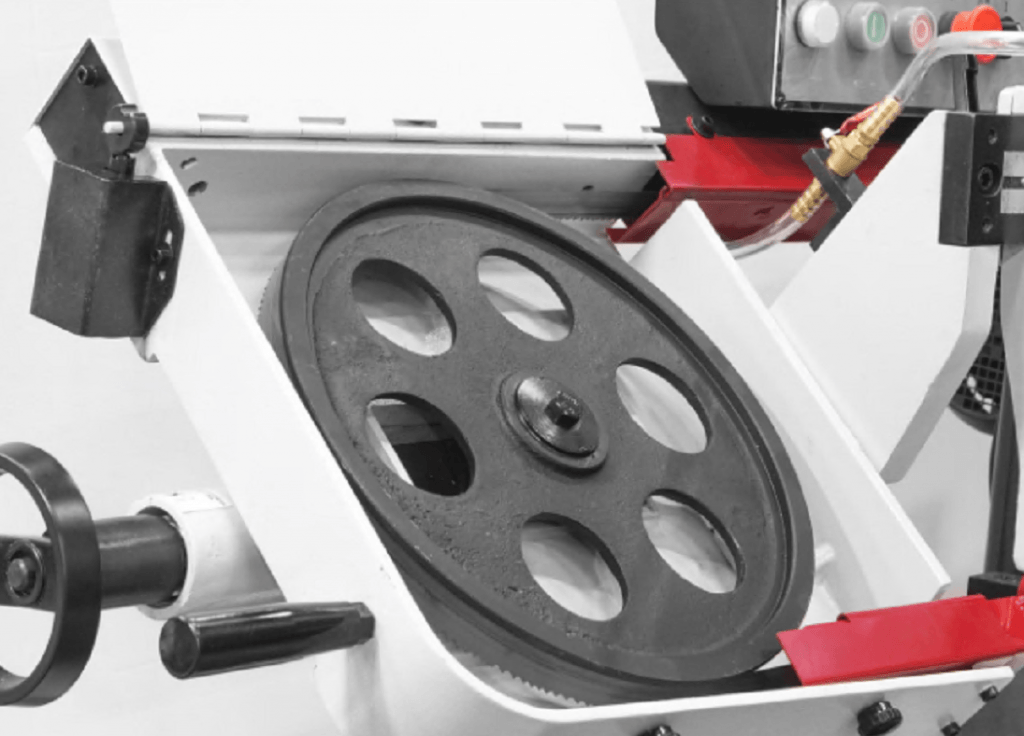

	Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1).
	Второй предохранительный датчик на крышке рамы (фото №2).

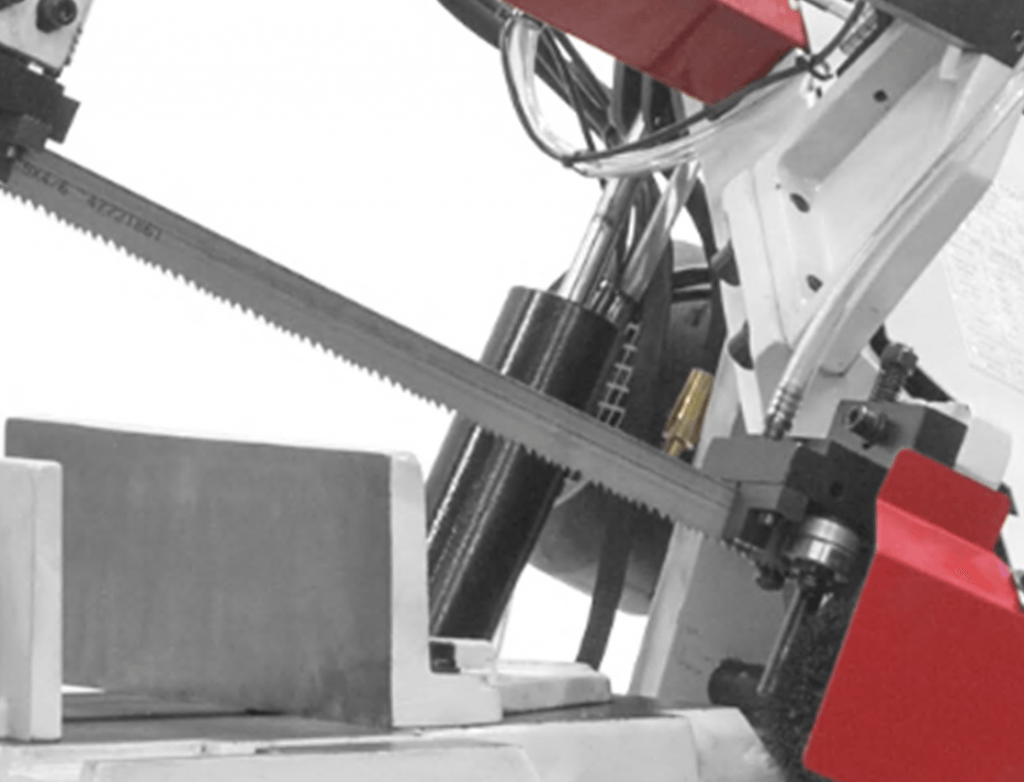

	Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.
