Станок листогибочный электромеханический c ЧПУ STALEX TFM-3100x2E

Электромеханический листогиб с поворотной гибочной балкой предназначен для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах.

Станок оснащён системой ЧПУ – марки XinJie. Самым большим преимуществом является программирование автоматического моделирования - благодаря более высокой скорости, простоте программирования и визуальному моделированию.

Хороший результат и качественная гибка при работе с более тонкими заготовки в сравнении с листогибочными прессами. Часто используется в строительной промышленности, например, для изготовления радиусной гибки на изделиях для фасада, кабельные лотки, водосточные желоба и так далее. Для изделий специальной формы, запрограммированных без необходимости изготовления специальных гибочных форм. Более удобная и простая система программирования на станках с поворотной гибочной балкой.

В чём разница между станком с поворотно гибочной балкой с ЧПУ и листогибочным прессом, например W67 / HBM / AD и прочие?

Это две разные конструкции станков, сравнивать их не совсем корректно.

1. Работать с заготовками на станке с поворотной гибочной балкой - интуитивно более понятно и просто, что влияет на более быстрое обучение сотрудников (если исходить из того, что обе конструкции имеют примерно одинаковые системы ЧПУ)
2. На изделиях с большой длиной и тонколистным материалом, станки с поворотной балкой - более эффективны и более просты в настройке как станка, так и в получении необходимого качества гиба
3. Электромеханический листогиб имеет некоторые косвенные преимущества перед гидравлической конструкцией

Например:

• более широкий температурный диапазон работы
• отсутствие работы с гидравлическим маслом, отсутствие подбора специализированных масел при работе станка от +05ºС до +15ºС
• более высокая скорость работы
• нет необходимости в заливке/доливке/проверке на герметичность (давление) рабочей системы
• отсутствие такого понятия как промывка гидравлической системы при смене масла или замены гидравлических патрубков

Особенности:

• Хранение до 2000 программ
• Библиотека профилей с графикой
• Макс. 99 изгибов за программу
• Программируемый радиус изгиба и правильный угол наклона
• Движение заднего упора от ЧПУ (длина 1228мм)

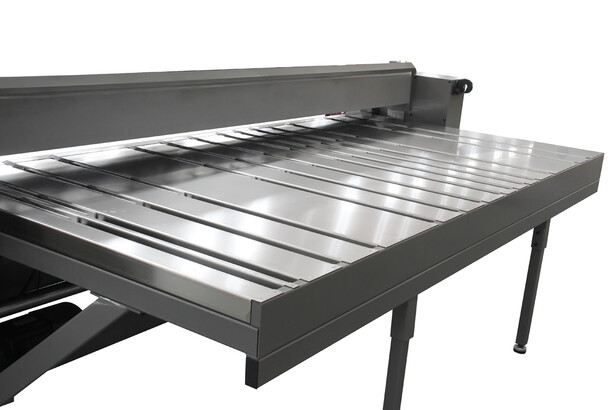

• Задний рабочий стол
• Мощная сварная стальная конструкция для максимальной жёсткости
• Закалённая рабочая часть прижимной и гибочной балок (до 48 HRC)
• Переносная педаль управления для удобства и безопасной работы
• Электронный выключатель на пульте станка и электрошкафу
• Легкость при работе с листовым металлом
• Безопасность оператора (низкое электропотребление), защита от перегрузки

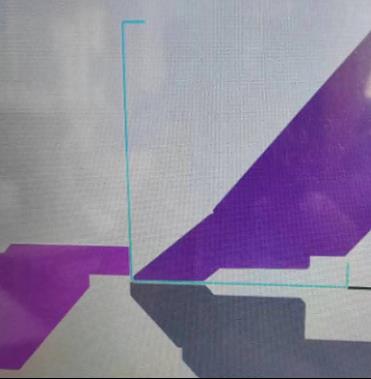

Какой размер минимальной полки между гибочным ножом (балкой) и столом (прижимной балкой)?
	Размеры 8/90/90/8мм

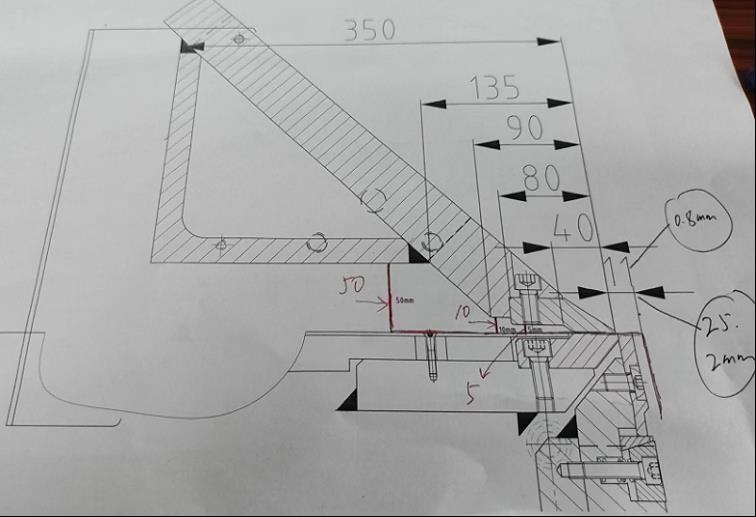

Какие минимальные размеры возможно получать на данном станке?
	При высоте полки 50мм внутри станка – рабочая длина от 135мм и далее, при высоте полки более 50мм внутри станка – рабочая длина должна от 350мм. При высоте полки 10мм внутри станка – рабочая длина от 82мм и далее. При высоте полки 5мм внутри станка – рабочая длина от 40мм и далее. При работе с толщиной листа 2мм (сталь) – минимальная полка гибки составит 25мм. При работе с толщиной листа 0,8мм (сталь) – минимальная полка гибки составит 11мм. Минимальная полка менее 25мм, возможно только по краям изделия (т.е. крайние гибы заготовки) – это обусловлено тем что ширина гибочной балки равна 25мм (т.е. минимальная полка в середине изделия-профиля возможна только 25мм).

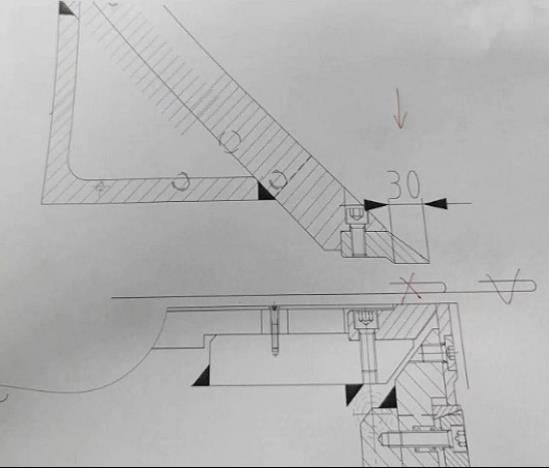

Какая ширина прижимного стола (прижимной балки)?
	Ширина контакта прижимной балки – 30мм
