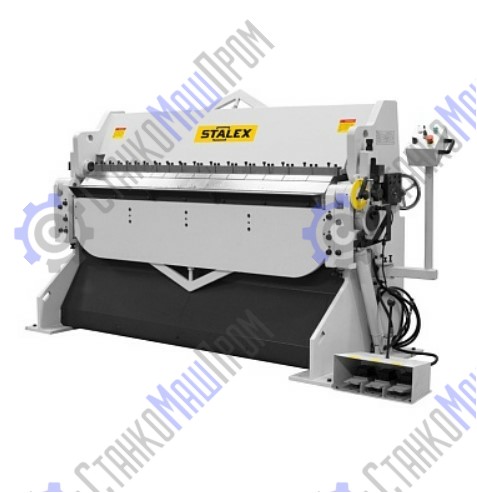

Станок листогибочный гидравлический STALEX HW1300x3.5
Описание
Мощные листогибы имеют гидравлический привод, что позволяет им выполнять гиб с толщиной листа до 3,5 мм. Станки оснащены механической системой регулировки угла гиба в диапазоне от 0° до 135°, что позволяет осуществлять гиб с высокой точностью и повторяемостью. В конструкции станка предусмотрены регулировка радиуса гиба и рычаг регулировки высоты подъема прижимной балки.
Станок без ограничения подачи листа – это позволяет работать с крупногабаритными заготовками. Конструкция станка имеет классическую схему, с нижней гибочной поворотной балкой – это отличительная черта от равнозначных мощных листогибных прессов (где гиб образуется при вертикальном движении пуансон в матрицу), это принципиальное отличие для ряда наших клиентов при работе с листом средних толщин до 3.5 мм. Станки такого типа имеют больше возможностей и более высокий КПД при достаточной простоте в обслуживании и работе. Переносная ножная педаль, позволяет оператору мобильно управлять станком, одновременно работая с подачей листа. Сварная жесткая конструкция из стали высокой прочности с использованием антивибрационной технологии для надёжной, долговечной, эффективной и бесперебойной работы.
Верхняя прижимная балка является сегментной, сегменты произведены из специальной закаленной стали - данная особенность станка позволяет работать с широкими и сложными профилями, таких как: короба, поддоны и аналогичные конструкции. Станок гидравлический - подходит для работы в тяжелом машиностроении и строительстве, а также в ряду предприятий, занятых производством и обслуживанием в транспортных, добывающих и обрабатывающих отраслях.
Особенности:
- Без ограничения подачи листа, что позволяет работать с крупногабаритными заготовками
- Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией
- Механическая регулировка зазора между верхней и нижней балкой
- Механическая система регулировки угла загиба в диапазоне от 0° до 135°
- Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа
- Размер сегментов на HW1300: 77 мм – 4 шт, 102 мм – 2 шт, 127 мм – 5 шт, 153 мм – 1 шт
Характеристики
| Максимальная толщина листа (сталь ≤400 мПа), мм | 3,5 |
| * Максимальная толщина листа (нерж. сталь), мм | 2,5 |
| Рабочая длина, мм | 1300 |
| Угол гибки | 0º-135º |
| Высота в прижатом состоянии без сегмента | 85 |
| * Мин. глубина изделия (типа короб), мм | 150 |
| Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм | 0-25 |
| Макс. просвет в открытом состоянии, мм | 75 |
| Механический задний упор, мм | 660 |
| Ход цилиндра (длина хода), мм | 400 |
| Давление цилиндра, мПа | макс. 15 |
| Скорость цилиндра, мм/с | 50-85 |
| Рабочее давление двигателя, мПа | 12 |
| Макс. выходная мощность мотора, кВт | 3,7 |
| Объём бака гидравлики (л) | 55 |
| Необходимый уровень наполнения бака для работы (л) | 40 |
| Габаритные размеры, мм | 2050х1020х1700 |
| Вес, кг | 1780/1880 |
Комплектация и особенности
Конструктивные особенности:

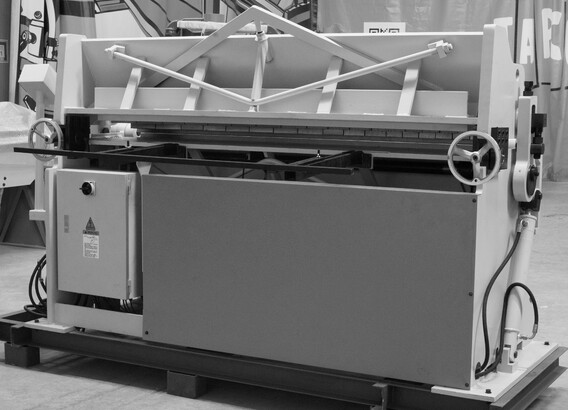

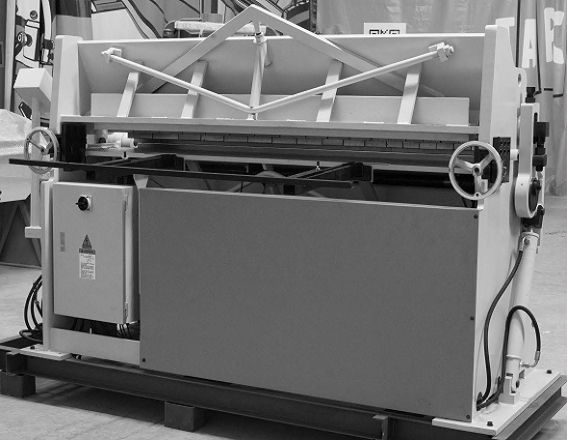

 | Тыльная сторона станка, тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки. |

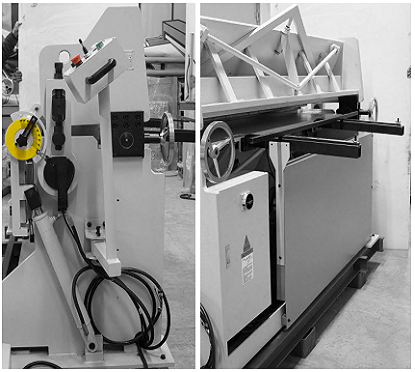

 | Вид сбоку, угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки. |
 | Пульт управления, ножная педаль (гибка/закрытие/поднятие). |

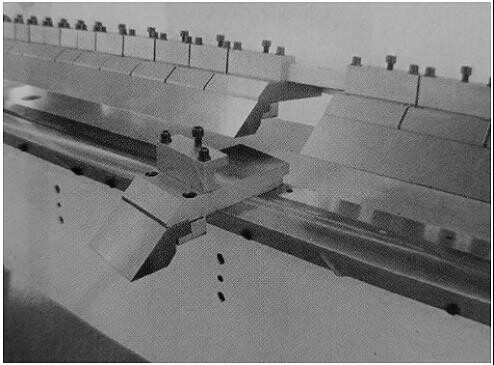

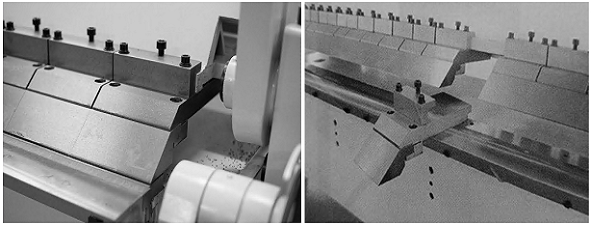

 | Сегменты на верхней прижимной балке Верхняя сегментная балка на станке HW1300х3.5 состоит из 12 сегментов: 4 сегмента – 77 мм, 2 сегмента – 102 мм, 5 сегментов – 127 мм, 1 сегмент - 153 мм |
Доставка
Масса брутто, кг: 1 880
Габариты в упаковке ДхШхВ, мм: 2050x1020x1700
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
