Описание

Несмотря на свою внешнюю миниатюрность, настольный токарный станок Proma SM-300E является полноценным металлорежущим оборудованием, имеющим основные составные части, присущие полноразмерным токарным станкам. Он способен выполнять все базовые токарные операции по обработке вращающихся деталей:

точение наружных, торцевых и внутренних поверхностей деталей;
отрезание деталей и заготовок;
сверление, зенкование и зенкерование;
нарезание метрической и дюймовой резьбы.

Для установки станка достаточно стола или другой подставки размерами 0,7х0,22 м. Питание электродвигателя – однофазное, 220V, потребляемая мощность всего 300W, а значит можно использовать обычную бытовую электросеть. Станок может использоваться для изготовления единичных или мелкими сериями деталей из металлов и сплавов, неметаллических материалов небольшими предприятиями и ремонтными мастерскими, в том числе – передвижными, индивидуальными мастерами и умельцами в домашней мастерской или гараже. Станку присущи высокая чистота обработанной поверхности и точность выдержанных размеров детали.

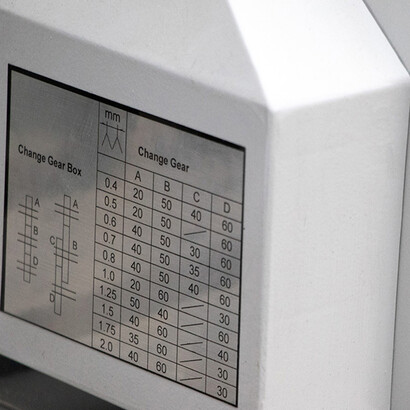

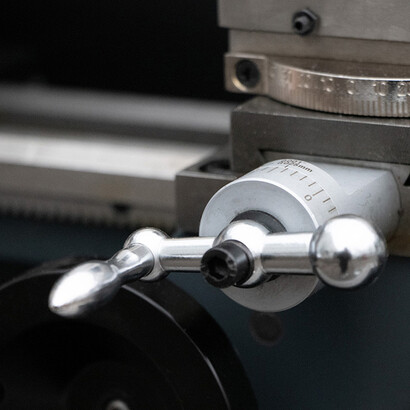

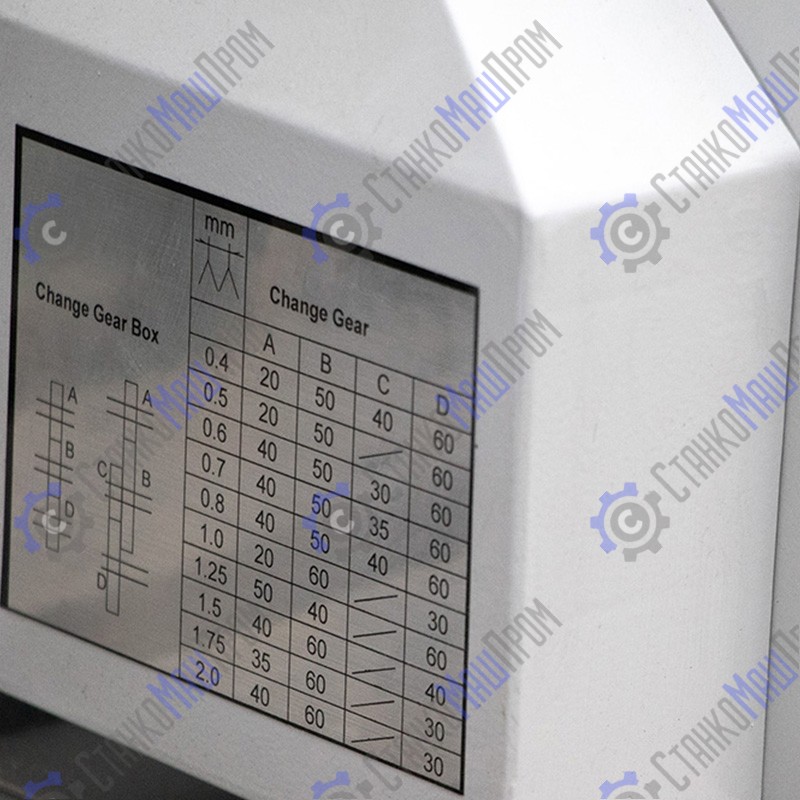

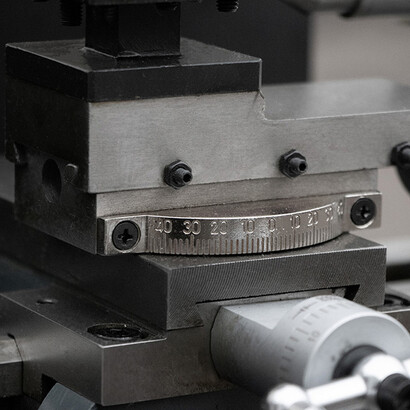

Станок имеет ручное управление перемещением каретки, верхних и поперечных салазок суппорта, выдвижения пиноли задней бабки. Используя ходовой винт, можно осуществлять механическое перемещение каретки суппорта для точения заготовки и нарезания резьб. Для изменения шага резьбы используется набор шестерен, переставляемых в гитаре редуктора ходового винта. Поставка станка осуществляется с комплектом шестерён для метрической резьбы с шагом 0,4-2,0 мм.

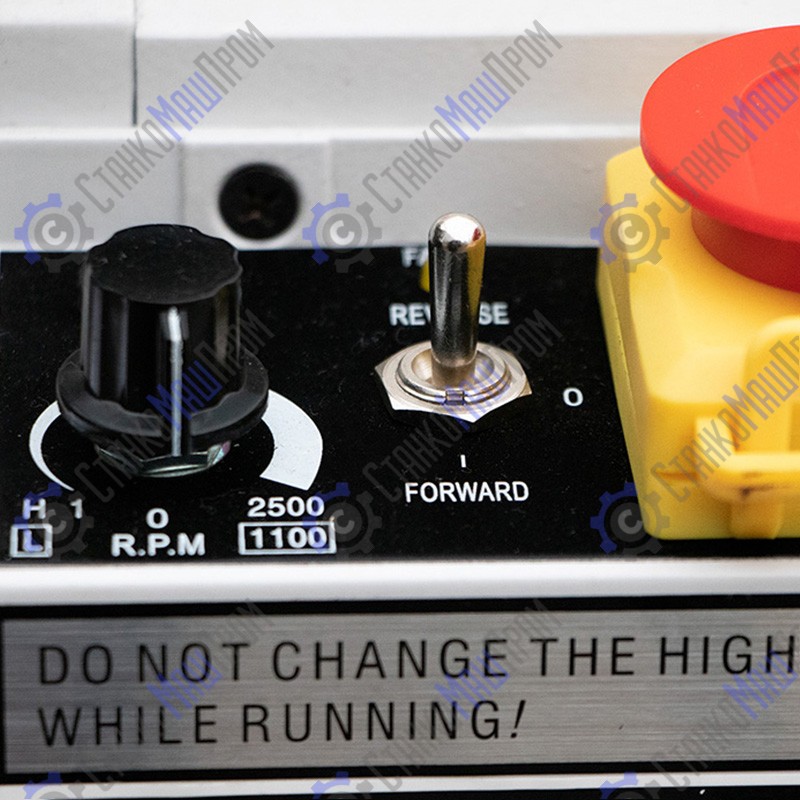

Изменение оборотов шпинделя осуществляется бесступенчато при помощи электронного блока управления плавным поворотом ручки потенциометра на панели управления.

В конструкции станка использованы закрытые с двух сторон подшипники, не требующие дополнительной смазки в течение всего срока эксплуатации. Простота устройства станка Proma SM-300E и качественные узлы и детали являются основой длительной безаварийной работы при соблюдении требований инструкции.

Особенностью станка SM 300Е считается наличие фрезеровочных насадок, за счет которых агрегат можно отнести к универсальным моделям. Подходит для домашнего применения и для производственных нужд.

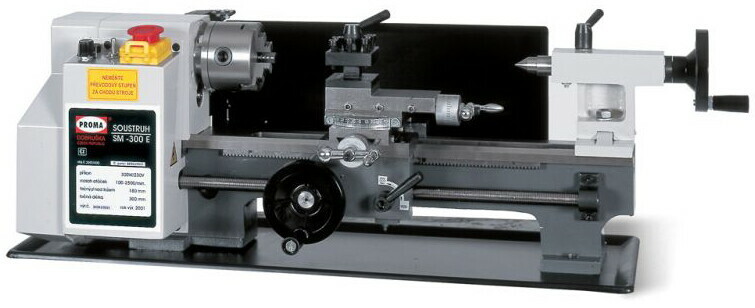

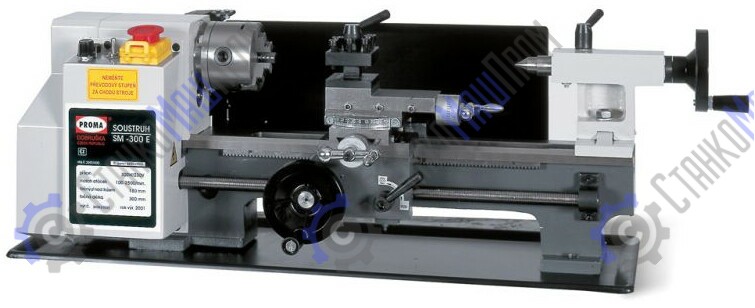

Составные части станка (элементы и узлы): Станок настольный токарный Proma SM-300E (рис.1)

1. Бабка шпиндельная;
3. Защитный кожух патрона;

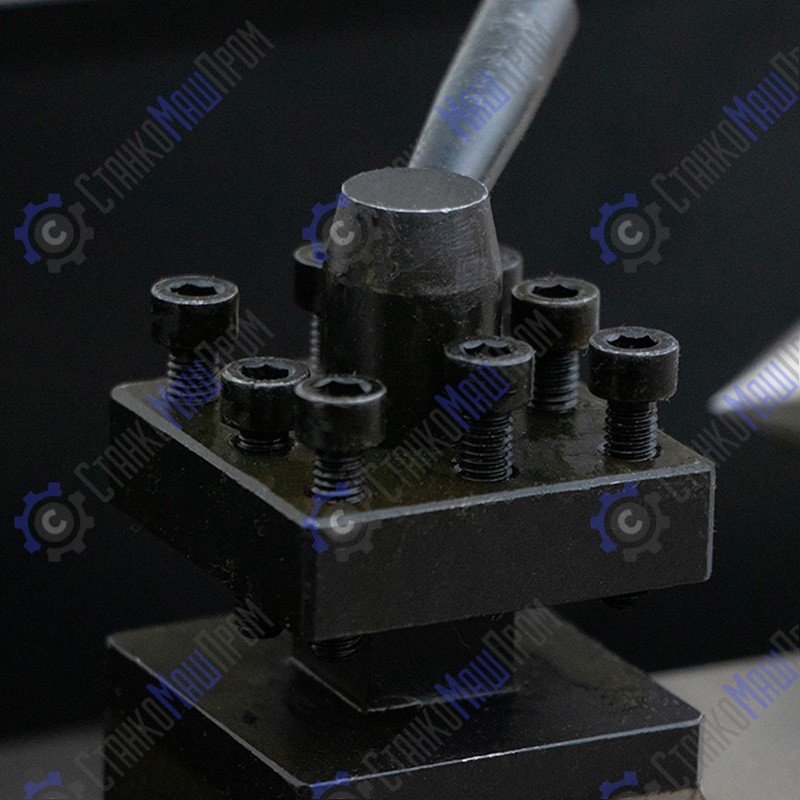

5. Резцедержатель;
7. Задняя бабка;
9. Ходовой винт;
11. Поддон;
13. Изменение направления вращения ходового винта;

2. Электрический блок управления;

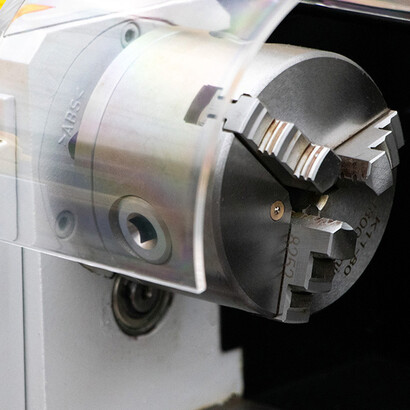

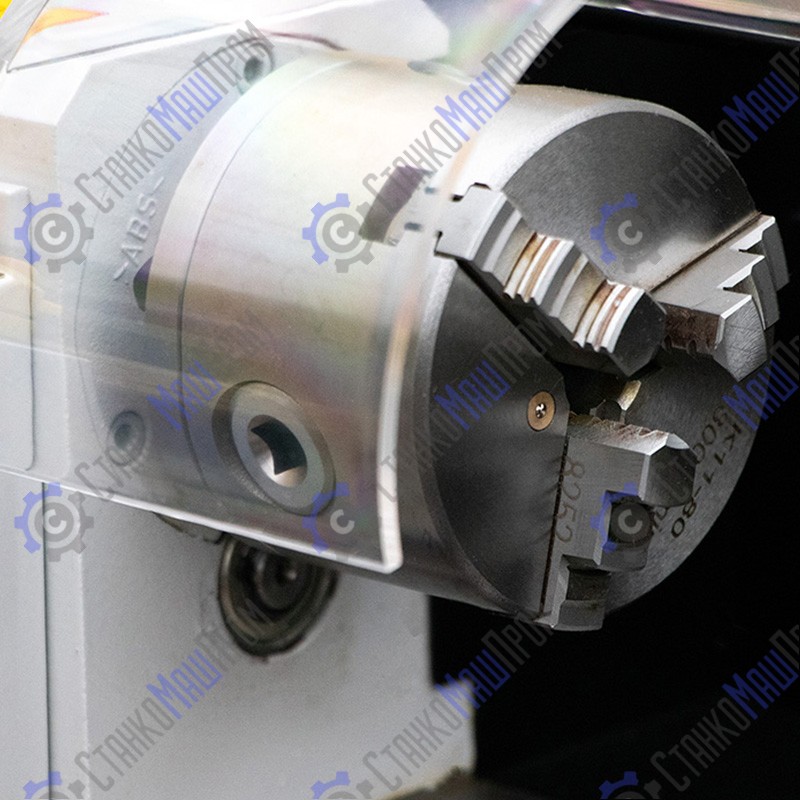

4. Зажимной патрон;
6. Верхние салазки;
8. Станина с направляющими;
10. Поперечный суппорт;
12. Переключение ступени скоростей.

Характеристики

Диаметр обработки над станиной, мм	180
Диаметр обточки над суппортом, мм	110
Расстояние между центрами (РМЦ), мм	250
Диапазон вращения шпинделя, об/мин	100-2500
Количество скоростей оборотов шпинделя	бесступенчато
Диаметр отверстия шпинделя, мм	20
Конус шпинделя	КМ3
Ход поперечной каретки суппорта, мм	65
Ход салазок верхнего суппорта, мм	35
Конус пиноли задней бабки	КМ2
Ход пиноли задней бабки,мм	50
Диапазон метрической резьбы, мм	0,4–2 (10 ст.)
Диапазон дюймовой резьбы, TPI	12-15 (18 ст.)
Максимальный размер инструмента, мм	8
Тип электродвигателя	Коллекторный
Мощность двигателя, кВт	0.3
Напряжение, В	230
Габариты (ДхШхВ), мм	720х290х300
Габариты упаковки (ДхШхВ), мм	730х320х330
Вес (нетто), кг	36
Вес (брутто), кг	40
