Станок плазменной резки с ЧПУ 3015
Описание
Станок плазменной резки с ЧПУ STALEX 3015 предназначен для автоматизированного раскроя различных видов листовых металлов толщиной до 25 мм. Станина станка из сварных толстостенных труб проходит прецизионную фрезерную обработку, термический отпуск и процесс ультрозвукового старения, что обеспечивает высокую прочность станка и точность реза. Использование плазменных источников Hypertherm гарантируют высокое качество раскроя при минимальных расходах.
Движение портала (продольное вдоль оси Х и поперечное вдоль оси Y) осуществляется по линейным направляющим с интегрированной косозубой рейкой. Ось Z проходит по линейной направляющей и приводится в движение шарико-винтовой парой.
Сервоприводы вкупе с редукторами с передаточным числом 10/1 безупречно справляются со своей задачей. Комбинация клиентской ПК, программного обеспечения MS00, панели управления и промышленного 3-х осевого контроллера перемещений дает пользователю предельную надежность, легкость в использовании, полный контроль над процессом. Автоматизированная вытяжная система устраняет продукты горения на одной из 4-х зон.
Область применения:
- Металлообработка
- Авиа-, судо- и автомобилестроение
- Строительная промышленность
- Тяжелое машиностроение
- Изготовление металлоконструкций
Плазменная резка на сегодняшний день считается одним из наиболее эффективных способов прямолинейного и фигурного раскроя металла. Позволяет выполнять резание всех видов сталей, алюминия, меди, чугуна, титана, листового и профильного проката, осуществлять скос кромок под определенным углом.
Характеристики
| Толщина реза, мм | 25 |
| Длина зоны обработки (Х) | 1500 |
| Ширина зоны обработки (Y) | 3000 |
| Габариты (ДхШхВ), мм | 4000х2250х1500 |
Комплектация и особенности
Комплектация:
- Плазменный источник Hypertherm POWERMAX
- Автоматическая система отслеживания кривизны листа с защитой от столкновения
- Электрическая проводка и гибкие кабель- каналы от компании
- Роликовые подшипники и направляющие HIWIN
- Система позиционирования портала относительно нулевой точки на базе бесконтактных индуктивных датчиков
- Неразрезные зубчатые рейки и шестерни производства компании
- Система ЧПУ Starfire
- Серводвигатели от ведущего мирового производителя, YASKAWA Sigma7
- Регулируемые опоры для выравнивания
- Панель управления
- Система позиционирования листа на столе
- Встроенная база материла с предустановленными параметрами резки
- Программное обеспечение MS00
Конструктивные особенности:

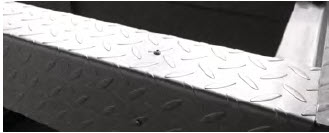

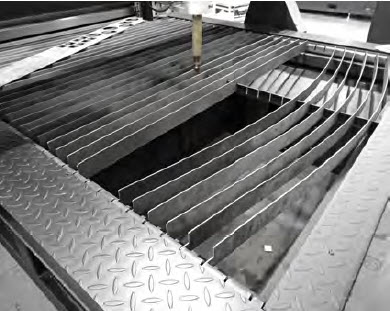

 | РАБОЧАЯ ПОВЕРХНОСТЬ Рабочая поверхность стола размером 1500 х 3000 мм собирается толстостенными металлическими ламелиями (пластинами) на расстоянии 50 мм, Простая замена ламелий упрощает труд оператора. Металлический борт по всему периметру стола по оси Y подстраховывает от случайных прожигов направляющие портала, тем самым обеспечивает сохранность станка. |

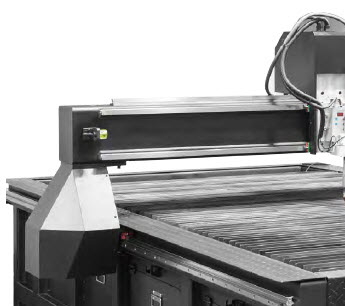

 | ПОРТАЛ Конструкция портала изготовлена из литого стального профиля. Увеличенная толщина стенок 8 мм и наличие внутреннего поперечного ребра придают порталу высокую жесткость. Опорные метки для высокоточных линейных подшипников выштампованы на несущих портала с очень высокой степенью параллельности. |

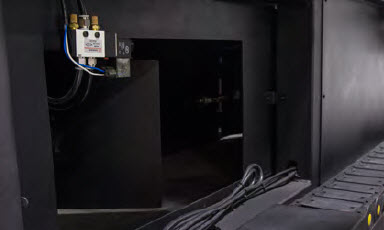

 | ВЫТЯЖНАЯ СИСТЕМА Автоматизированная 4-х зонная вытяжная система (откачные зоны) оснащена электроклапанами и устраняет продукты горения в рабочей зоне на момент резки. |
 | РАМА ОСНОВАНИЯ Рама основания изготовлена из сварных стальных труб толщиной стенки 8 мм. В конструкцию рамы встроены трубы для вилочных погрузчиков. Регулируемые ножки позволяют добиться одинаковой высоты стола. |
 | НАПРАВЛЯЮЩИЕ И ЛИНЕЙНЫЕ ПОДШИПНИКИ HIWIN Промышленные линейные направляющие с подшипниками HIWIN представляют собой конструкцию из рельсовых направляющих С-образного профиля и кареток на радиальных подшипниках - роликах шириной 25 мм. Преимущества направляющих с роликами этой серии:
|
 | ОПОРЫ ПОРТАЛА Цельная конструкция опоры изготовлена из низкоуглеродистого металла толщиной 20 мм и обработана на 4-х осевом горизонтальном фрезерном центре, что гарантирует их перпендикулярность. Две усиленные механизированные опоры для продольного движения несут поперечную балку. На ней расположены направляющие Hiwin и косозубая рейка. |

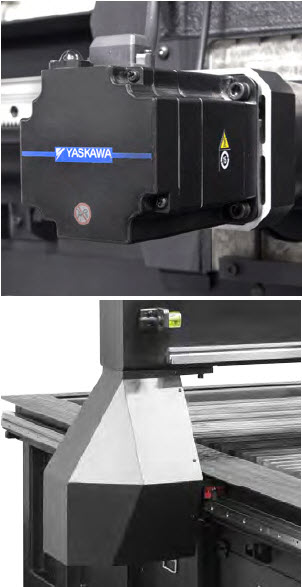

 | СЕРВОДВИГАТЕЛЬ / УЗЕЛ ПРИВОДА YASKAWA Новое поколение серводвигателей YASKAWA серии SIGMA-7 отличаются высокими показателями износостойкости и производительности. Разработка Sigma-7 была сфокусирована на 3 ключевых целях, это:
Сервомоторы серии SGM7J имеют следующие характеристики:
|
