Описание

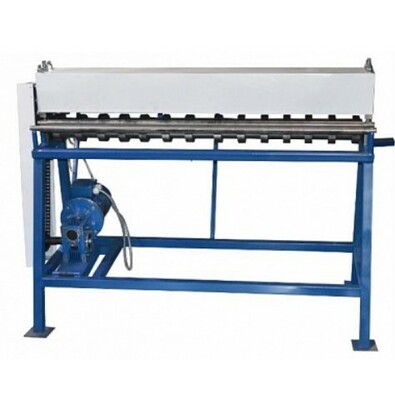

Станок Stalex СПР-1250/5-А электрический - станок продольной резки (дисковые ножницы с пятью парами ножей в стандартной комплектации), имеет мощный электропривод 0,75 кВт, удобен в работе/установке/транспортировке, предназначен для продольно – поперечной резки листового и рулонного металла на штрипсы (полосы). При нажатии кнопки «пуск» станок производит протягивание и резку. В процессе резки, лист пропускает между двумя валами Ø90мм, оснащённых усиленными дисковыми ножами, разрезанный металл подаётся на роликовый стол с двумя роликовыми валами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется от двигателя, подключение 380В (220В – опционально).

Производительность станка - 9,5 метров/мин. Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.

Максимальные параметры станка:

Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)
Толщина разрезаемого металла – 1,2мм (σ_т≤ 250 МПа / σв ≤ 320 МПа)

σ_т– коэффициент предела текучести, σв – коэффициент предела прочности.

Особенности станка:

возможность тонкой настройки на металл разного типа и толщины
быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер
дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы
роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа
в стандартной комплектации опорная стойка для удобства работы
высокая точность реза
дополнительно устанавливается дисковый нож поперечной резки

Характеристики

Рабочая ширина станка	1250 мм
Минимальная ширина полосы (штрипс)	на стандартных ножах – 80 мм
Минимальная ширина полосы (штрипс)	при необходимости получения полосы (штрипс) менее 80мм требуется изготовление специальных ножей; минимальная ширина полосы (штрипсы) с узкими ножами – 40мм
Диаметр валов *	90 мм
Толщина разрезаемой стали σв ≤400МПа	1,2 мм (0,4÷1,5мм)
Количество устанавливаемых пар дисковых ножей	в стандартной комплектации 5 (до 12)
Марка стали режущих ножей	ХВГ
Стойкость дисковых ножей	не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55 мм (σт ≤ 250 Мпа / σв ≤ 320 Мпа)
Мощность двигателя	0,75 кВт
Напряжение питания	380В / 50Гц / 3-х фазный
Производительность	9,5 метров/мин
Возможна работа в неотапливаемых помещениях	от +30 до -20 С Все трущееся узлы станка должны быть смазаны. Двигатель и управление - не допускается влага. Относительная влажность 30-75% (не допускается образование конденсата).
Масса (нетто/брутто)	280/310 кг
Габариты (ДхШхВ)	1650х900х1150 мм
Упаковка	жесткая обрешетка, станок в стрейч пленке
Опорная стойка	в стандартной комплектации
Роликовый стол с двумя роликовыми валами и двумя направляющими упорами	в стандартной комплектации

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

В стандартной комплектации станка Станок Stalex СПР-1250/5-А установлено пять пар дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.

Отношение кол-ва пар дисковых ножей к толщине металла - сталь (σ_т≤ 250 МПа / σв ≤ 320 МПа):

Количество пар дисковых ножей	2	5	8	12
Толщина разрезаемого металла (σ_т≤ 250 МПа / σв ≤ 320 МПа)	1,5 мм	1,2 мм	1,0 мм	0,8 мм

Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок. Максимальная толщина резки листа поперечным ножом - 0,8мм.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 1,0-1,2мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).

Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.

К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.

Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).

Так же в стандартной комплектации помимо трёх пар дисковых ножей:

опорная стойка
роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа

Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связан с тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.
