Описание

Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях.
Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.

Особенности станка :

Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ

Характеристики

Макс. Ø сверло, сталь, мм	63
Макс. Ø сверло, чугун, мм	85
Макс. Ø растачивания, сталь / чугун, мм	140 / 170
Макс. Ø резьбонарезания, сталь/чугун	М50/М56
Диаметр колонны, мм	450
Расстояние между шпинделем и колонной (мин/макс), мм	450 / 2050
Горизонтальное перемещение головки по консоли, мм	1600
Расстояние между шпинделем и основанием (мин/макс), мм	400 / 1600
Вертикальное перемещение консоли, мм	800
Поворот консоли вокруг стойки, мм	360°
Рабочая зона стола (ДхШхВ), мм	950х630х500
Конус шпинделя:	MТ-5
Ход пиноли шпинделя, мм	400
Диапазон вращения шпинделя,16, об/мин	20-1600
Автоподача пиноли шпинделя,16, мм/об	0,04-3,2
Макс. допустимый крутящий момент на шпинделе, кг/м	100
Макс. допустимое давление подачи шпинделя, кг	2500
Тип зажима: шпиндельной головки/колонны	гидравлика
Мощность двигателя, кВт	5,5
Скорость подъема консоли, м/мин	1,0
Мощность насоса СОЖ, кВт	0,125
Мощность двигателя подъема, кВт	1,5
Мощность мотора гидравлики, кВт	0,75
Размер основания, мм	2900х1250х250
Габаритные размеры (ДхШхВ), мм	3110х1250х3150
Габаритные размеры упаковки(ДхШхВ), мм	3470х1460х2160
Масса нетто/брутто, кг	6800/7 200

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

Система подвода СОЖ
Рабочий стол
Переходные оправки
Набор анкерных болтов
Рабочая лампа
Ящик с инструментами
Инструкция

Доставка

Параметры груза
Масса брутто, кг: 7 200
Габариты в упаковке ДхШхВ, мм: 3470x1460x2160

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

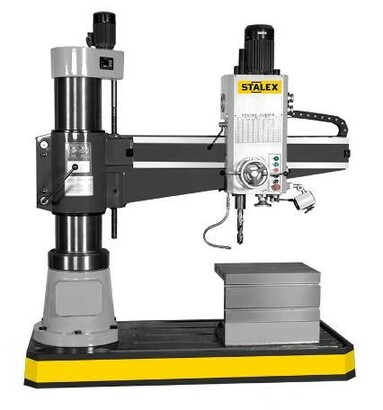

Станок радиально-сверлильный Stalex RD2000x63
