Описание

Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях.

Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.

Особенности станка:

Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах

Характеристики

Макс. Æ сверло, сталь, мм	80
Макс. Æ сверло, чугун, мм	105
Макс. Æ растачивания, сталь / чугун, мм	140 / 170
Макс. Ø резьбонарезания, сталь/чугун	М56/М64
Диаметр колонны, мм	550
Расстояние между шпинделем и колонной (мин/макс), мм	500-2500
Горизонтальное перемещение головки по консоли, мм	1600
Расстояние между шпинделем и основанием (мин/макс), мм	550- 2000
Вертикальное перемещение консоли, мм	1000
Поворот консоли вокруг стойки	360°
Рабочая зона стола (ДхШхВ), мм	1000х800х650
Конус шпинделя	MТ-6
Ход пиноли шпинделя, мм	450
Диапазон вращения шпинделя, 16, об/мин	16-1250
Автоподача пиноли шпинделя,16, мм/об	0,04-3,2
Макс. допустимый крутящий момент на шпинделе, Nm	1568
Макс. допустимое давление подачи шпинделя, кг	26 500N/3 500
Тип зажима: шпиндельной головки/колонны	гидравлика
Мощность двигателя, кВт	7,5
Скорость подъема консоли, м/мин	3,0
Мощность насоса СОЖ, кВт	0,12
Мощность двигателя подъема, кВт	3,0
Мощность мотора гидравлики, кВт	0,8
Размер основания, мм	3530х1400х300
Габаритные размеры (ДхШхВ), мм	3730х1400х3790
Габаритные размеры упаковки(ДхШхВ) 2 шт., мм	3800х1600х2200/3800х1520х1500
Масса нетто/брутто, кг	10 270/11 250

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

Система подвода СОЖ
Рабочий стол
Переходные оправки
Рабочая лампа
Ящик с инструментами
Инструкция

Доставка

Параметры груза
Масса брутто, кг: 11 250
Габариты в упаковке ДхШхВ, мм: 3800x1600x2200

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

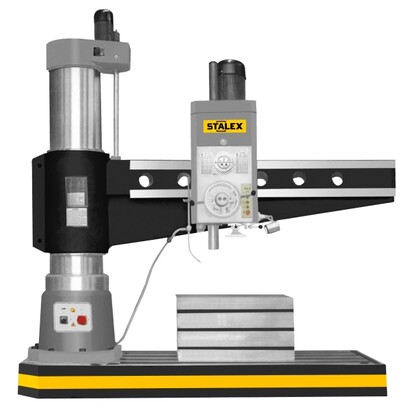

Станок радиально-сверлильный Stalex RD2500x80
