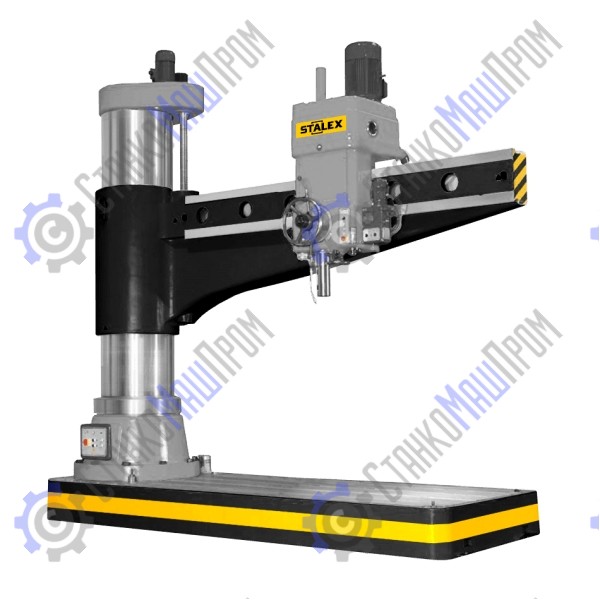

Станок радиально-сверлильный Stalex RD3100x100
Каталог
Описание
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
Особенности станка:
- Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
- Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
- Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
- Централизованная система смазки;
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
Характеристики
| Макс. Ø сверло, сталь, мм | 100 |
| Макс. Ø резьбонарезания(сталь/чугун) | М70/М80 |
| Диаметр колонны, мм | 700 |
| Расстояние между шпинделем и колонной (мин/макс), мм | 570-3150 |
| Горизонтальное перемещение головки по консоли, мм | 2580 |
| Расстояние между шпинделем и основанием (мин/макс), мм | 750-2500 |
| Вертикальное перемещение консоли, мм | 1250 |
| Поворот консоли вокруг стойки, мм | ±180° |
| Рабочая зона стола (ДхШхВ), мм | 1250х800х630 |
| Конус шпинделя | MТ-6 |
| Ход пиноли шпинделя, мм | 500 |
| Диапазон вращения шпинделя,22 , об/мин | 8-1000 |
| Автоподача пиноли шпинделя,16 , мм/об | 0,06-3,2 |
| Макс. допустимый крутящий момент на шпинделе | 2450 Nm |
| Макс. допустимое давление подачи шпинделя | 50000N |
| Тип зажима: шпиндельной головки/колонны | гидравлика |
| Мощность двигателя, кВт | 15 |
| Скорость подъема консоли, м/мин | 0,61 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Мощность двигателя подъема, кВт | 3,0 |
| Мощность мотора гидравлики, кВт | 0,75 |
| Размер основания, мм | 2900х1250х250 |
| Габаритные размеры (ДхШхВ), мм | 4780х1630х4720 |
| Масса, нетто | 20 000 |
Комплектация и особенности
Комплектация станка:
- Система подвода СОЖ
- Рабочий стол
- Набор анкерных болтов
- Рабочая лампа
- Ящик с инструментами
- Инструкция
Доставка
Параметры груза
Масса брутто, кг: 20 000
Габариты в упаковке ДхШхВ, мм: 4780x1630x4720
