Описание

Шлифовальный барабанный станок BELMASH DS410-W предназначен для обработки деревянных заготовок путем шлифования абразивным материалом. Основной рабочий орган – шлифовальный барабан длиной 410 мм и диаметром 132 мм, на который намотана шлифовальная лента.

Частота вращения шлифовального барабана составляет 1440 оборотов в минуту, что достигается благодаря асинхронному электродвигателю мощностью 1500 Вт.В станке реализована функция автоподачи. Заготовка протягивается транспортной лентой из специального нескользящего материала. В движение ленту приводит дополнительный коллекторный электродвигатель мощностью 80 Вт. Скорость подачи регулируется от 0 до 3,5 м/мин.

Особенности:

Шлифовальный барабан имеет консольное расположение. При необходимости обработки более широких заготовок можно снять левую стойку и в два прохода обрабатывать детали шириной до 800 мм
Автоматическая подача заготовок благодаря отдельному коллекторному двигателю (80 Вт)
Возможность регулировки положения шлифовального блока (от 5 до 80 мм)
Виброустойчивая станина из чугуна позволяет обрабатывать заготовки с более высокой точностью
Патрубок (Ø 100 мм) позволяет подключать вытяжные установки

Характеристики

Ширина области шлифования,мм	400

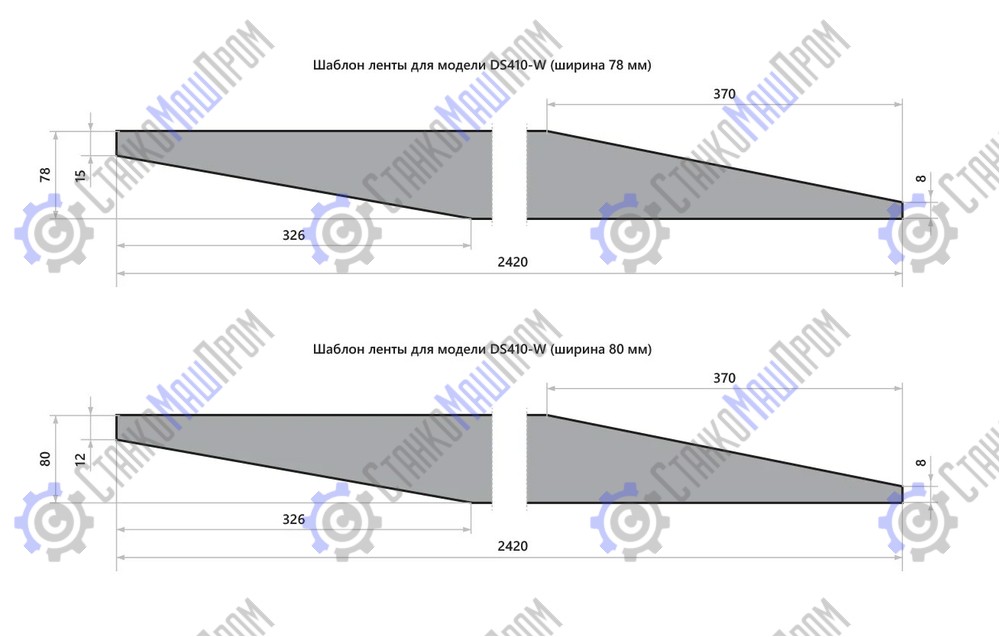

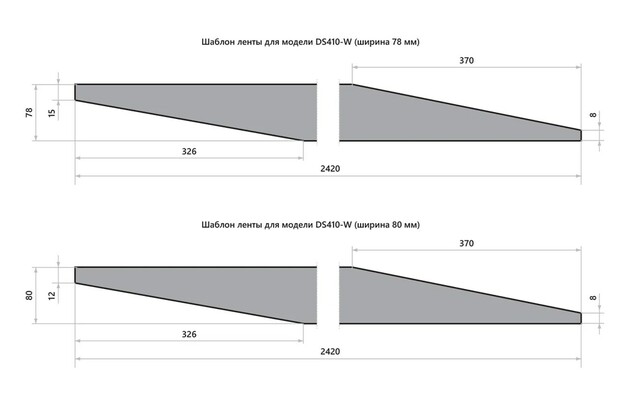

Длина шлифовальной ленты, мм	2420
Ширина шлифовальной ленты, мм	78
Минимальная длина обрабатываемой заготовки, мм	120
Размер дополнительной секции, Д × Ш,мм	427 × 245
Частота вращения барабана, об/мин	1440
Размер шлифовального барабана (Диаметр × Длина), мм	132 × 415
Скорость подачи заготовки, м/мин	0-3,5
Толщина заготовки, мм	5-80
Диаметр патрубка пыле/стружкоудаления, мм	100
Мощность двигателя, кВт	1.5
Мощность электродвигателя транспортной ленты, Вт	80
Напряжение, В	230
Габариты (ДхШхВ), мм	1090x1050x1150
Габариты упаковки (ДхШхВ), мм	930x630x620
Вес (нетто), кг	80
Вес (брутто), кг	97

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация:

Станок шлифовальный в сборе - 1 шт.
Стол дополнительный - 2 шт.
Опора (правая, передняя) - 1 шт.
Опора (правая, задняя) - 1 шт.
Опора (левая, передняя) - 1 шт.
Опора (левая, задняя) - 1 шт.
Перекладина длинная верхняя - 2 шт.
Перекладина короткая верхняя - 2 шт.
Перекладина длинная нижняя - 2 шт.
Перекладина короткая нижняя - 2 шт.
Накладки на опоры - 4 шт.
Маховик в сборе - 1 шт.
Колёса в сборе с осью - 1 шт.
Рукоятка (для перемещения станка) - 2 шт.
Патрубок для отведения отходов обработки - 1 шт.
Комплект крепежа - 1 шт.
Комплект ключей - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.

Конструкция

Основной рабочий орган – шлифовальный барабан длиной 415 мм и диаметром 132 мм, на который намотана шлифовальная лента.

Частота вращения шлифовального барабана составляет 1440 оборотов в минуту, что достигается благодаря асинхронному электродвигателю мощностью 1500 Вт.

В станке реализована функция автоподачи. Заготовка протягивается транспортной лентой из специального нескользящего материала. В движение ленту приводит дополнительный коллекторный электродвигатель мощностью 80 Вт. Скорость подачи регулируется от 0 до 3,5 м/мин.

Панель управления простая, на ней расположен клавишный выключатель и ручка регулировки скорости движения транспортной ленты.

На кожухе шлифовального блока имеется патрубок для подключения системы пылеудаления (диаметр 100 мм).

Станина выполнена из чугуна. Подставка – сборная стальная. Она снабжена складными ручками и парой колёс для удобного перемещения станка по мастерской.

Кнопка выключателя в пылезащищенном исполнении.

Соответствует требованиям технических регламентов

ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
