Описание

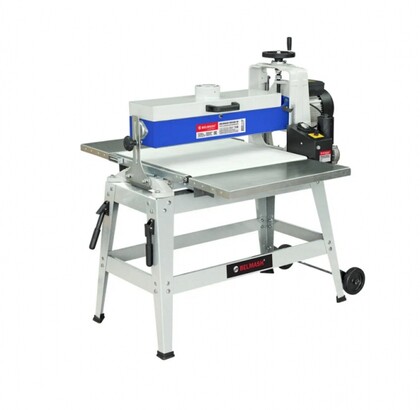

Шлифовальный барабанный станок BELMASH DS560-W предназначен для обработки деревянных заготовок путем шлифования абразивным материалом. Основной рабочий орган – шлифовальный барабан длиной 560 мм и диаметром 132 мм, на который намотана шлифовальная лента.

Частота вращения шлифовального барабана составляет 1440 оборотов в минуту, что достигается благодаря асинхронному электродвигателю мощностью 1500 Вт.В станке реализована функция автоподачи. Заготовка протягивается транспортной лентой из специального нескользящего материала. В движение ленту приводит дополнительный коллекторный электродвигатель мощностью 80 Вт. Скорость подачи регулируется от 0 до 3,5 м/мин.

Максимальная ширина обрабатываемой заготовки составляет 555 мм. Положение шлифовального блока настраивается по высоте с помощью маховика, максимальная высота заготовки – 80 мм, минимальная – 5 мм. Шлифовальный барабан имеет консольное расположение. При необходимости обработки более широких заготовок можно снять левую стойку и в два прохода обрабатывать детали шириной до 1110 мм.

Панель управления простая, на ней расположен клавишный выключатель и ручка регулировки скорости движения транспортной ленты.На кожухе шлифовального блока имеется патрубок для подключения системы пылеудаления (диаметр 100 мм). Станина выполнена из чугуна. Подставка – сборная стальная. Она снабжена складными ручками и парой колёс для удобного перемещения станка по мастерской.

Особенности:

Шлифовальный барабан имеет консольное расположение. При необходимости обработки более широких заготовок можно снять левую стойку и в два прохода обрабатывать детали шириной до 1110 мм
Автоматическая подача заготовок благодаря отдельному коллекторному двигателю (80 Вт)
Возможность регулировки положения шлифовального блока (от 5 до 80 мм)
Виброустойчивая станина из чугуна позволяет обрабатывать заготовки с более высокой точностью
Патрубок (Ø 100 мм) позволяет подключать вытяжные установки

Характеристики

Ширина области шлифования, мм	555

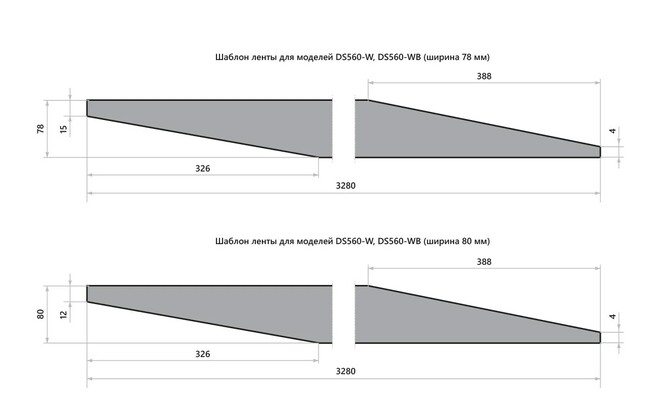

Длина шлифовальной ленты, мм	3280
Высота рабочей поверхности относительно пола, мм	690
Размер рабочего стола (Д × Ш), мм	585 × 245 × 30
Ширина шлифовальной ленты, мм	78
Количество дополнительных столов, шт.	2
Минимальная длина обрабатываемой заготовки, мм	120
Размер дополнительной секции, Д × Ш, мм	582 × 245
Частота вращения барабана, об/мин.	1440
Размер шлифовального барабана (Диаметр × Длина), мм	132 × 565
Скорость подачи заготовки, м/мин.	0-3,5
Размер транспортной ленты (Ш × Д),мм	565 × 1141
Толщина заготовки, мм	5-80
Диаметр патрубка пыле/стружкоудаления, мм	100
Мощность двигателя, кВт	1.5
Мощность электродвигателя транспортной ленты, Вт	80
Напряжение, В	230
Габариты (ДхШхВ), мм	1260x1080x1150
Габариты упаковки (ДхШхВ), мм	1090x680x620
Вес (нетто), кг	104
Вес (брутто), кг	124

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация:

Станок шлифовальный в сборе - 1 шт.
Стол дополнительный - 2 шт.
Опора (левая, передняя) - 1 шт.
Опора (левая, задняя) - 1 шт.
Опора (правая, передняя) - 1 шт.
Опора (правая, задняя) - 1 шт.
Перекладина длинная верхняя - 2 шт.
Перекладина короткая верхняя - 2 шт.
Перекладина длинная нижняя - 2 шт.
Перекладина короткая нижняя - 2 шт.
Накладки на опоры - 4 шт.
Маховик в сборе - 1 шт.
Колёса в сборе с осью - 1 шт.
Рукоятка (для перемещения станка - 2 шт.
Комплект крепежа - 1 шт.
Комплект ключей - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.

Конструкция

Основной рабочий орган – шлифовальный барабан длиной 565 мм и диаметром 132 мм, на который намотана шлифовальная лента.Частота вращения шлифовального барабана составляет 1440 оборотов в минуту, что достигается благодаря асинхронному электродвигателю мощностью 1500 Вт.

В станке реализована функция автоподачи. Заготовка протягивается транспортной лентой из специального нескользящего материала. В движение ленту приводит дополнительный коллекторный электродвигатель мощностью 80 Вт. Скорость подачи регулируется от 0 до 3,5 м/мин.Панель управления простая, на ней расположен клавишный выключатель и ручка регулировки скорости движения транспортной ленты.

На кожухе шлифовального блока имеется патрубок для подключения системы пылеудаления (диаметр 100 мм).Станина выполнена из чугуна. Подставка – сборная стальная. Она снабжена складными ручками и парой колёс для удобного перемещения станка по мастерской.

Кнопка выключателя в пылезащищенном исполнении.Соответствует требованиям технических регламентов

ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
