Описание

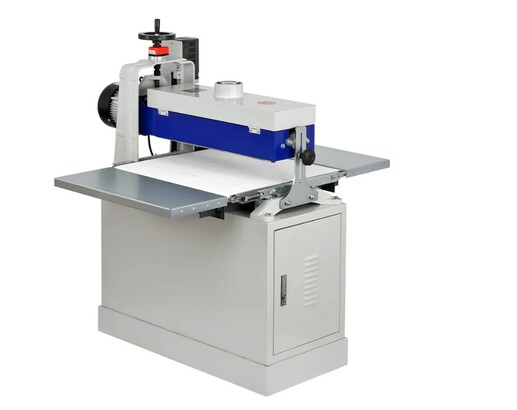

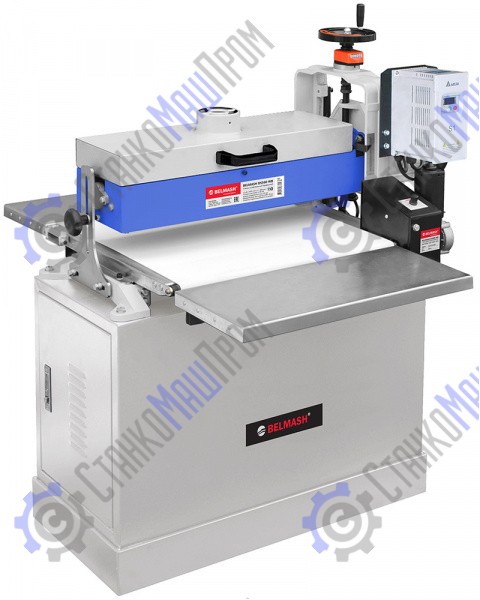

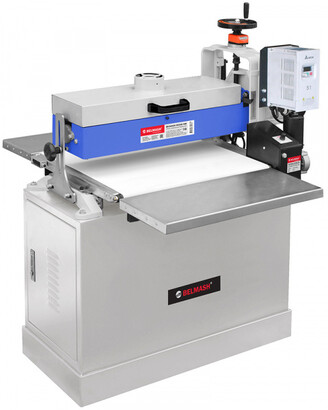

Шлифовальный барабанный станок BELMASH DS560-WB предназначен для обработки деревянных заготовок путем шлифования абразивным материалом.Основной рабочий орган – шлифовальный барабан длиной 565 мм и диаметром 132 мм, на который намотана шлифовальная лента.

Данная модель станка отличается возможностью плавной регулировки частоты вращения шлифовального барабана в диапазоне от 0 до 1800 оборотов в минуту благодаря мощному асинхронному двигателю (1500 Вт) с частотным преобразователем.Подача автоматическая. Заготовка размещается на ленте транспортера из специального нескользящего материала. В движение лента приводится отдельным коллекторным двигателем мощностью 80 Вт. Скорость транспортера можно плавно менять с помощью ручки регулировки от 0 до 3,5 метров в минуту.

Особенности:

Шлифовальный барабан имеет консольное расположение. При необходимости обработки более широких заготовок можно снять левую стойку и в два прохода обрабатывать детали шириной до 1100 мм
Автоматическая подача заготовок благодаря отдельному коллекторному двигателю (80 Вт)
Есть возможность установить сменные валы для браширования и шлифовки. Их можно выбрать из ассортимента дополнительного оборудования
Удобная настройка положения шлифовального блока с помощью вращающегося маховика. Максимальная высота заготовки – 80 мм, минимальная – 5 мм
Виброустойчивая станина из чугуна позволяет обрабатывать заготовки с более высокой точностью

Характеристики

Ширина области шлифования, мм	555
Длина шлифовальной ленты, мм	3280
Ширина шлифовальной ленты, мм	78
Размеры дополнительного стола (Д × Ш), мм	582 × 245
Количество дополнительных столов, шт.	2
Минимальная длина обрабатываемой заготовки, мм	160
Частота вращения барабана, об/мин	0-1800
Размер шлифовального барабана (Диаметр × Длина), мм	132x565
Толщина заготовки, мм	5-80
Диаметр патрубка пыле/стружкоудаления, мм	100
Мощность двигателя, кВт	1.5
Мощность электродвигателя транспортной ленты, Вт	80
Напряжение, В	230
Габариты (ДхШхВ), мм	1070x1080x1200
Габариты упаковки (ДхШхВ), мм	1090x680x1230
Вес (нетто), кг	119
Вес (брутто), кг	151

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация:

Станок шлифовальный в сборе - 1 шт.
Основание станка - 1 шт.
Стол дополнительный - 2 шт.
Ножки регулируемые - 4 шт.
Маховик в сборе - 1 шт.
Ключ (от дверцы основания) - 1 шт.
Комплект крепежа - 1 шт.
Комплект ключей - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.

Конструкция

Основной рабочий орган – шлифовальный барабан длиной 565 мм и диаметром 132 мм, на который намотана шлифовальная лента.

Данная модель станка оснащена мощным асинхронным двигателем (1500 Вт) с частотным преобразователем, что позволяет осуществлять плавную регулировку частоты вращения шлифовального барабана в диапазоне от 0 до 1800 оборотов в минуту.

Подача автоматическая. Заготовка размещается на ленте транспортера из специального нескользящего материала. В движение лента приводится отдельным коллекторным двигателем мощностью 80 Вт. Скорость транспортера можно плавно менять с помощью ручки регулировки от 0 до 3,5 метров в минуту.

Максимальная ширина обрабатываемой заготовки составляет 555 мм. Положение шлифовального блока легко настраивается вращением маховика. Максимальная высота заготовки – 80 мм, минимальная – 5 мм. Кроме основного стола (основания транспортера), имеются две дополнительные секции для удобного позиционирования заготовки.

Шлифовальный барабан имеет консольное расположение. При необходимости обработки более широких заготовок можно снять левую стойку и в два прохода обрабатывать детали шириной до 1110 мм

На основной панели управления расположены кнопки включения и выключения станка, регулятор частоты вращения двигателя шлифовального барабана и дисплей, показывающий текущее значение оборотов. Под основным блоком расположена панель с ручкой настройки скорости транспортера.
На кожухе шлифовального блока имеется патрубок (диаметр 100 мм) для подключения системы пылеудаления.
Станина модели выполнена из чугуна, в качестве подставки выступает сварная тумба на регулируемых ножках, имеется отсек и закрываемые дверцы.

Еще одно преимущество данного станка – это возможность установки брашировальных валов вместо шлифовального барабана:
BELMASH GS-BE 560 - лепестковый вал (в качестве ворса используются полоски с абразивом и вставки из сизаля,
BELMASH BS-BB 560 - вал с ворсом из латунированной стальной проволоки,
BELMASH BS-BN 560 – вал с ворсом из нейлона с абразивом из карбида кремния.
Данные аксессуары в комплект поставки не входят, приобретаются дополнительно.

Соответствует требованиям технических регламентов

ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
