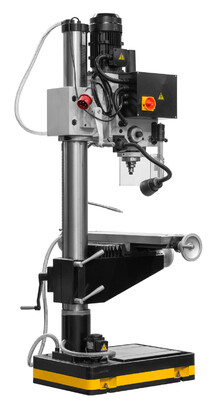

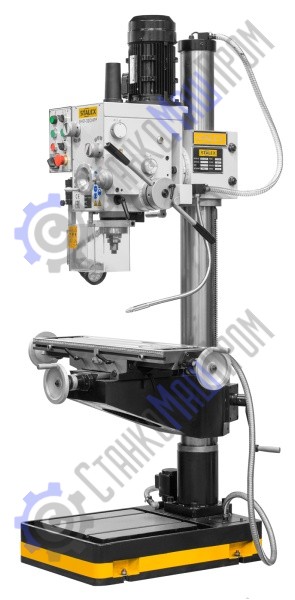

Станок сверлильный редукторный STALEX SHD-32CH PF
Каталог
Описание

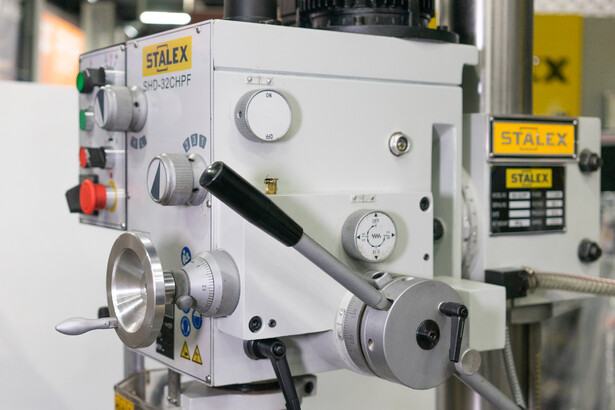

Станок предназначен для выполнения операций сверления, фрезерования, зенкования, а также нарезания внутренних резьб, и т.д. механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Станок оснащен крестовым столом и системой подачи СОЖ в зону резания.
Особенности станка:
- Массивная конструкция из серого чугуна исключает вибрацию
- Большая толстостенная вертикальная стойка
- Мощный 2-х скоростной двигатель, рассчитанный на продолжительную работу

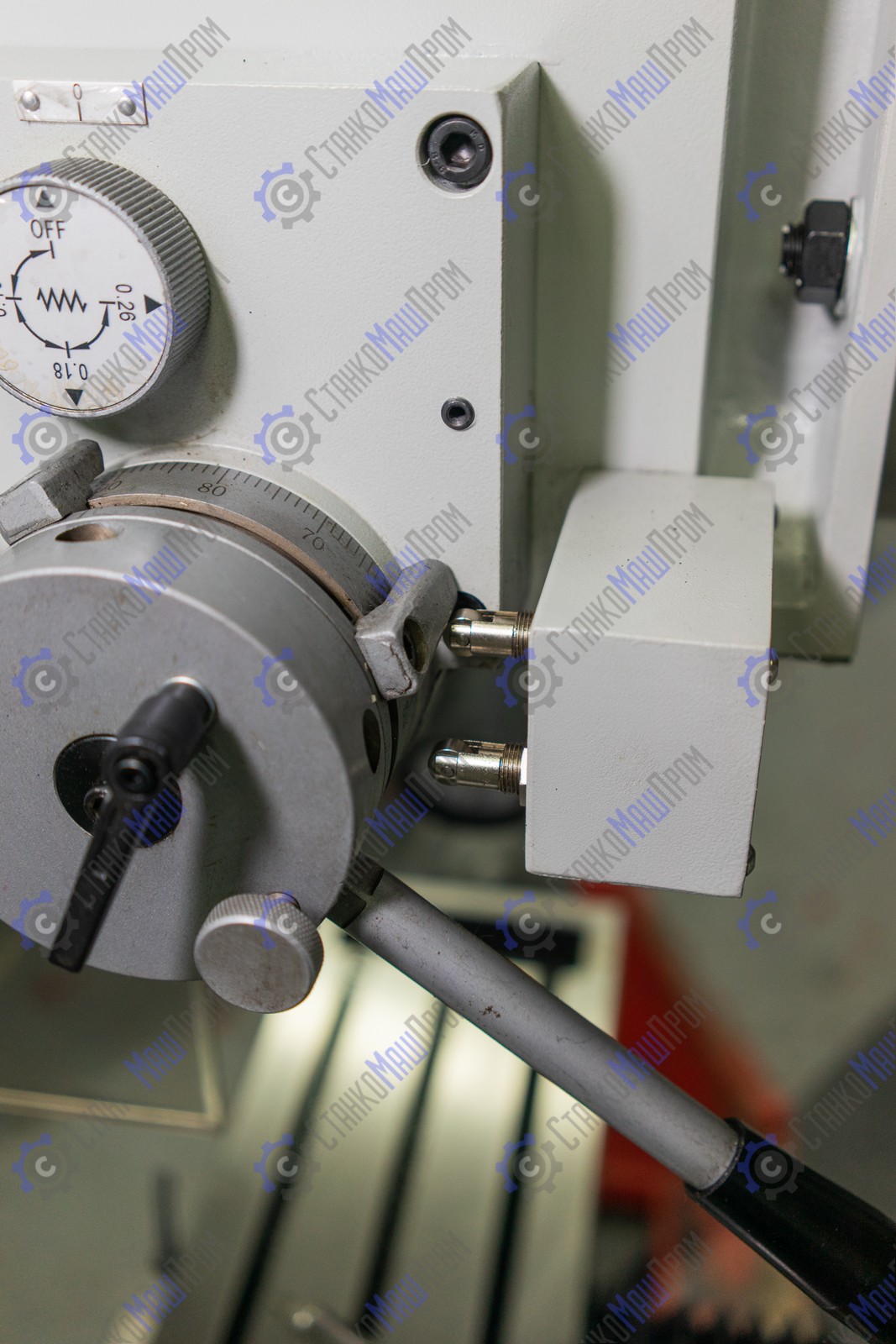

- Автоматическая подача пиноли шпинделя

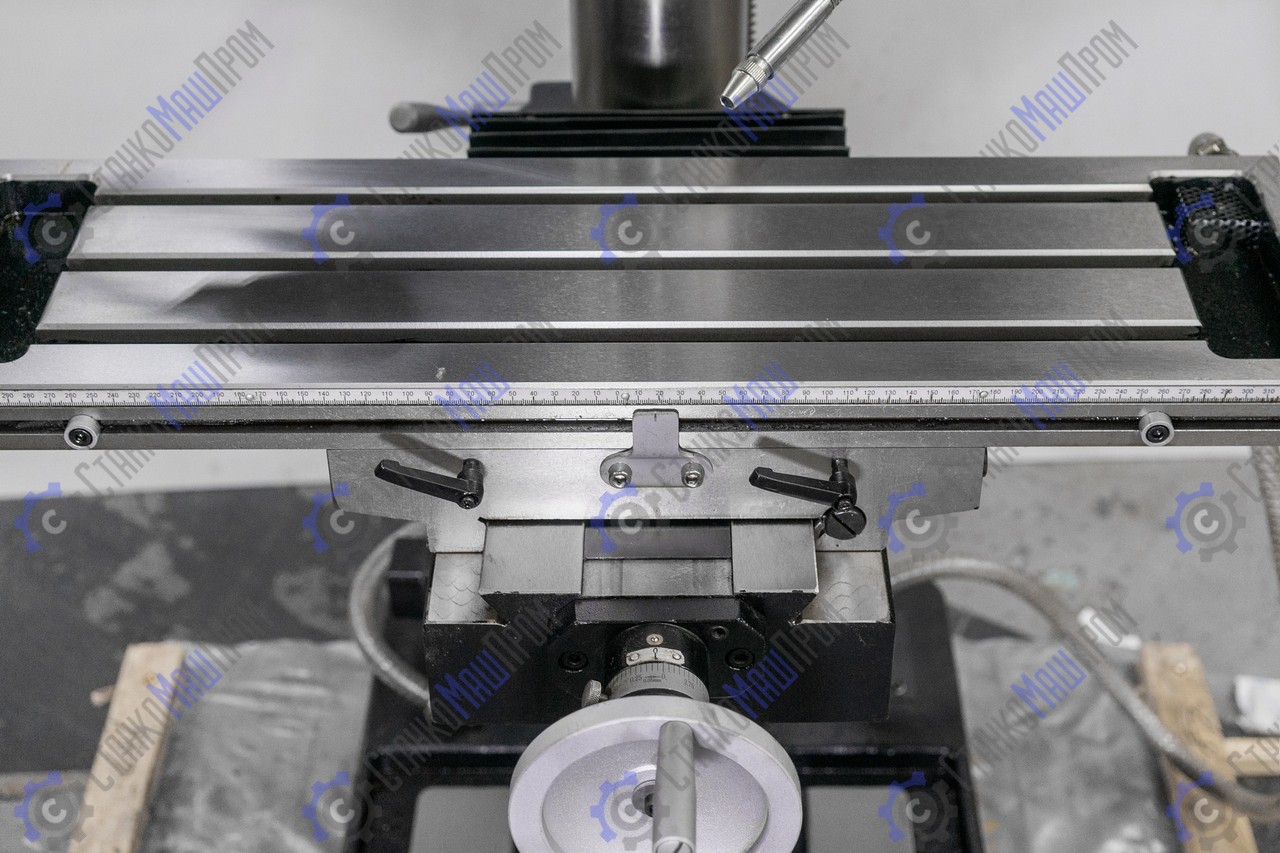

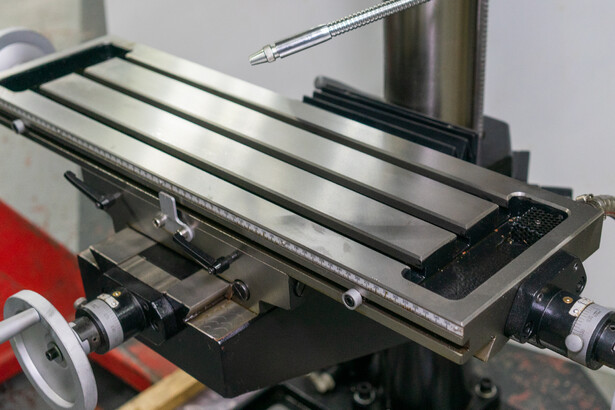

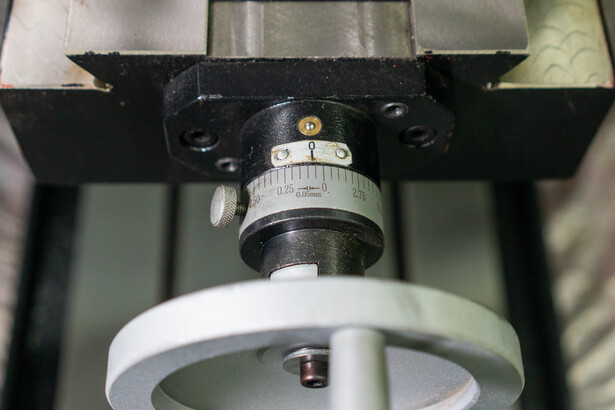

- Крестовый стол
- Правое и левое вращение шпинделя
- Функция резьбонарезания
- Электрокомпоненты Siemens

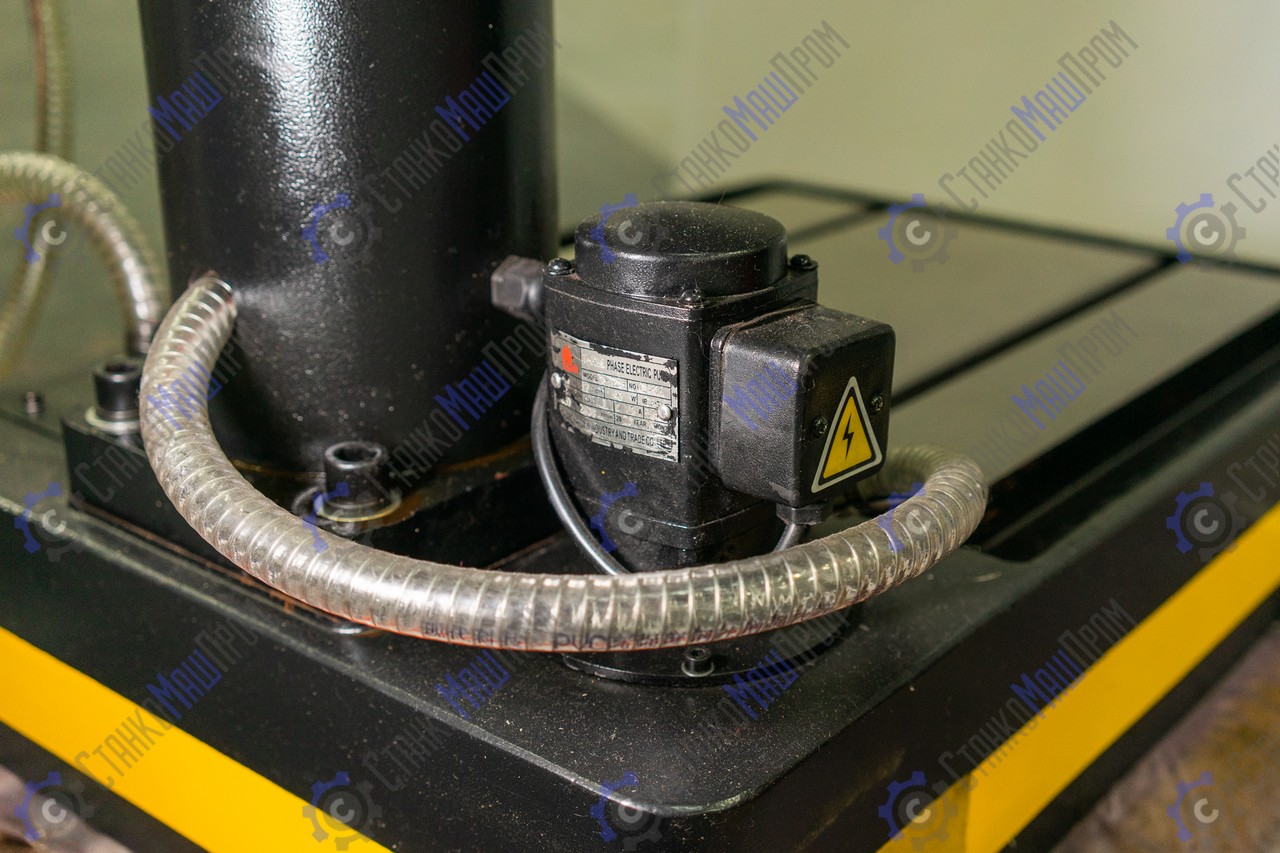

- Встроенная система подвода СОЖ
- Изготовлен по стандарту СЕ
Характеристики
| Макс. диаметр сверления, сталь, мм | 32 |
| Макс. диаметр сверления, чугун, мм | 40 |
| Макс. диаметр фрезерования, мм | 80 |
| Макс. диаметр концевой фрезы, мм | 32 |
| Диаметр резьбонарезания, (min-max), сталь/чугун | М3-М12/М3-М16 |
| Частота вращения шпинделя, (12 диапазонов), об/мин | 75-3200 |
| Конус шпинделя | МТ-4 |
| Ход пиноли шпинделя, мм | 120 |
| Автоматическая подача пиноли(3), мм/об | 0,10/0,18/0,26 |
| Ход стола по осям X/Y, мм | 495/200 |
| Наклон фрезерной головы | ±90° |
| Диапазон поворота фрезерной головки | 360° |

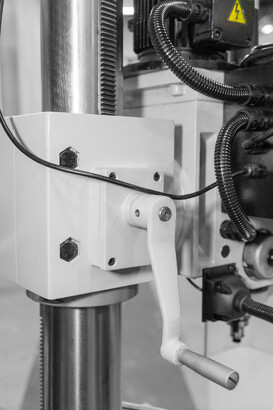

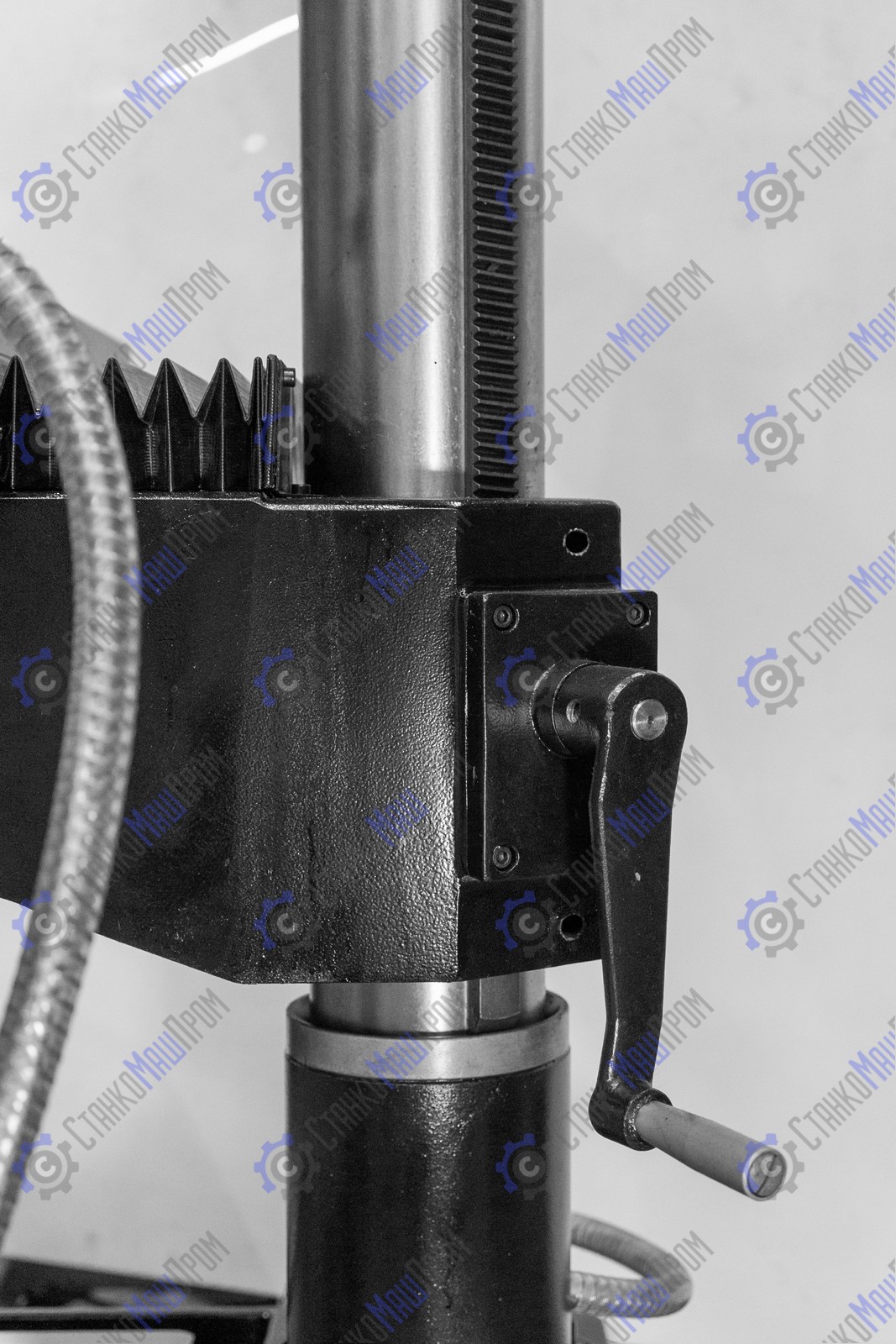

| Регулировка высоты фрезерной головки, мм | 260 |
| Тип включения автоподачи | механический |
| Расстояние шпиндель-колонна, мм | 280 |
| Расстояние шпиндель-стол, мм | 640 |
| Расстояние шпиндель-основание, мм | 1190 |
| Диаметр колонны, мм | 115 |
| Перемещение стола, мм | 720 |
| Размер стола, мм | 720х210 |
| Размер основания, мм | 365х375 |
| Т-образный паз, мм | 14 |
| Насос подвода СОЖ, кВт | 0,4 |

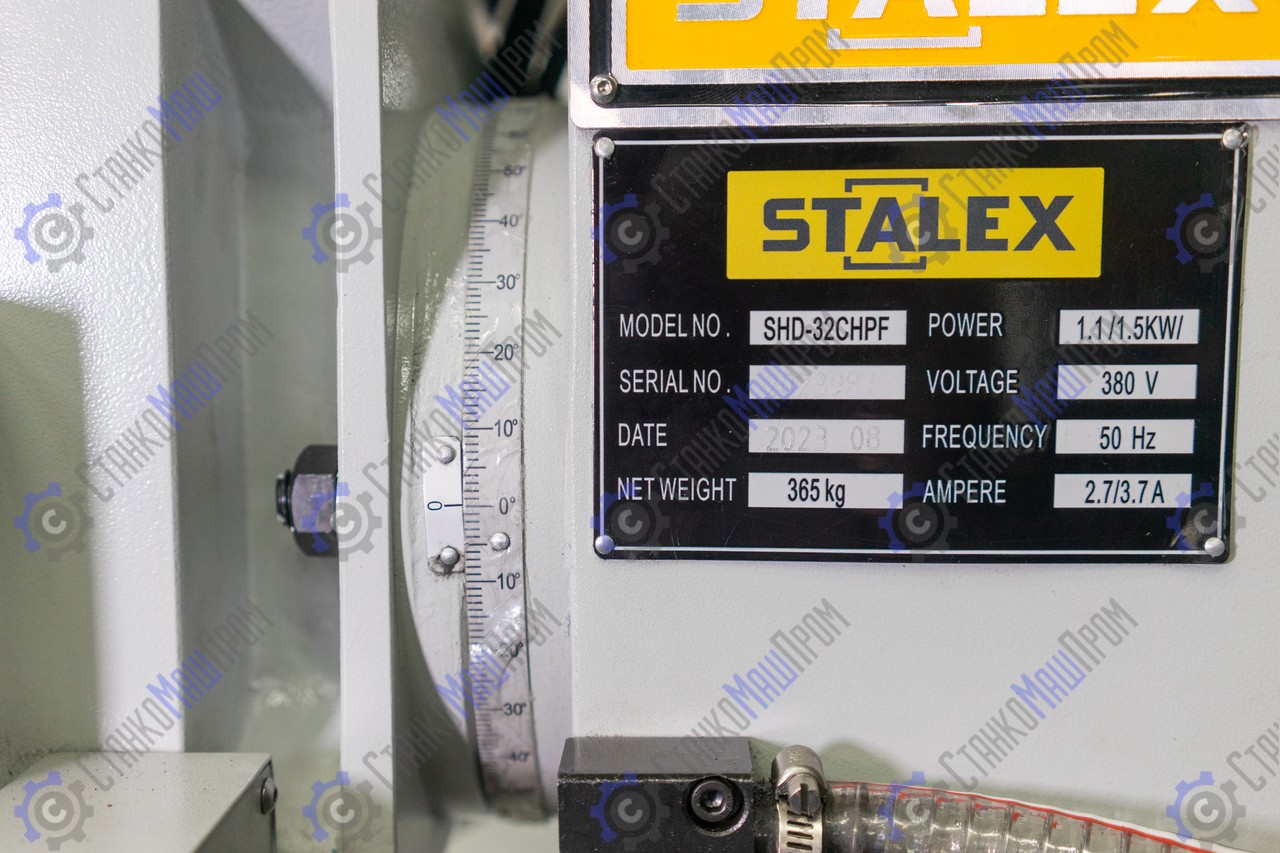

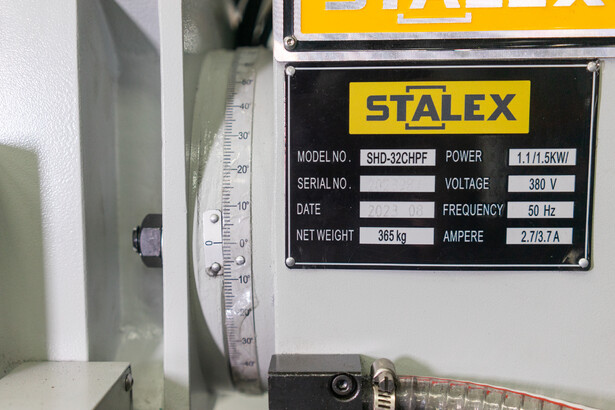

| Входная мощность, кВт | 1,1/1,5 |
| Напряжение, В | 380 |
| Габаритные размеры упаковки (ДxШxВ), мм | 950x760x1885 |
| Тип транспортировки | Вертикальная |
| Масса нетто/брутто, кг | 360/395 |
Комплектация и особенности

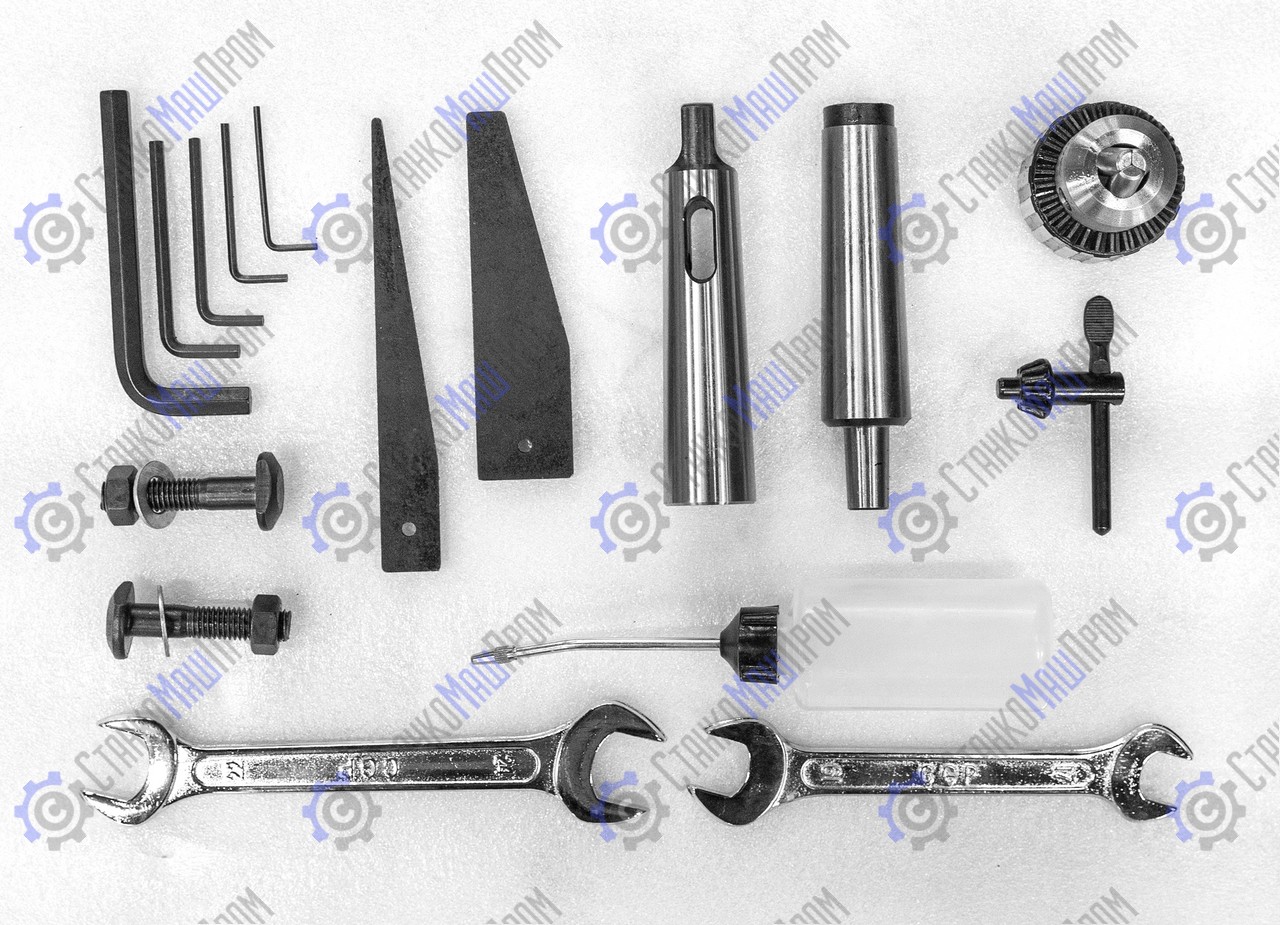

Комплект поставки:

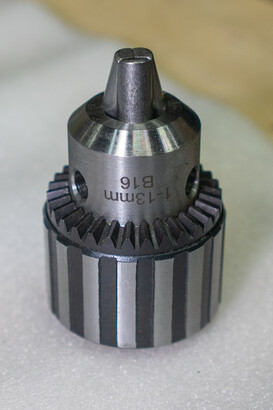

- Сверлильный патрон 3-13 мм/В16
- Дорн MТ-4/B16
- Оправка МТ-4/МТ-3
- LED лампа местного освещения
- Автоподача пиноли по оси Z
- Защита патрона
- Система СОЖ
- Функция резьбонарезания
- Инструкция по эксплуатации
