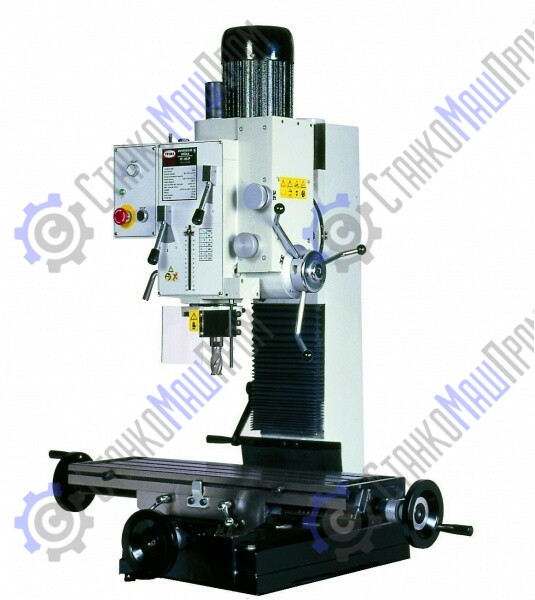

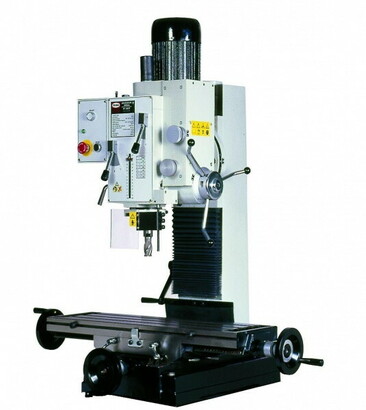

Станок сверлильно-фрезерный Proma FP-48SP
Описание
Станки сверлильно-фрезерные FP-45P, FP-48SP, FP-48SPN - настольные станки для выполнения фрезерных операций концевыми фрезами, торцевыми насадными, операций сверления, нарезания резьбы. Данные станки - это одни из самых массивных станков в своем классе. Массивнее, пожалуй, только напольные. Все узлы станка смонтированы на массивном литом, достаточно габаритном основании, которая прекрасно обеспечивает устойчивость станка, и играет немаловажную роль в гашении вибраций при обработке. На подошве установлен крестообразный стол. Продольная и поперечная подача стола производится вручную, а на станке мод. FP-48SPN уже в базовой комплектации установлено устройство продольной автоподачи по оси Х.
Вертикальные направляющие, по которым перемещается фрезерная голова, защищены от попадания стружки, абразива. Вертикально-фрезерная голова оснащена эл. двигателем 1,5 кВт 380V. Передача крутящего момента от двигателя на шпиндель станка производится через зубчатую коробку передач. Обращаем Ваше внимание, что модели FP-48SP и FP-48SPN оснащены устройством точной подачи шпинделя для особенно тонких работ. Так же на модели FP-48SPN установлена УЦИ (Устройство цифровой индикации), которая очень сильно облегчает работу фрезеровщику.

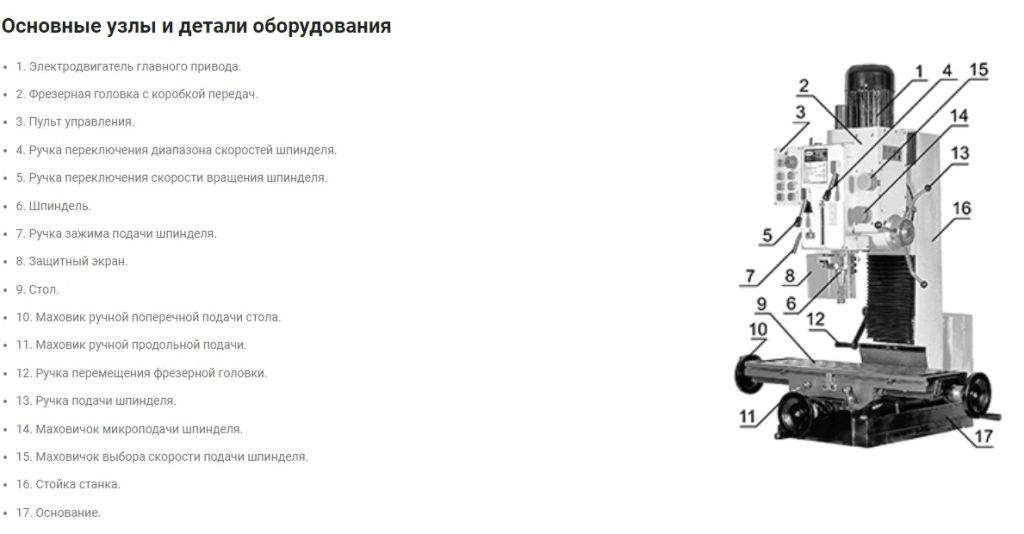

Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью маховика 10.
Характеристики
| Максимальный диаметр сверления, мм | 45 |
| Угол наклона головы, ° | ±90 |
| Размер рабочего стола, мм | 800х240 |
| Расстояние от шпинделя до стола, мм | 425 |
| Продольное перемещение рабочего стола, мм | 585 |
| Поперечное перемещение рабочего стола, мм | 205 |
| Размер основания, мм | 400х635 |
| Диапазон вращения шпинделя, об/мин | 80-1250 (6cт) |
| Конус шпинделя | КМ4 |
| Вылет шпинделя, мм | 260 |
| Ход пиноли шпинделя,мм | 130 |
| Ширина Т-паза, мм | 16 |
| Мощность двигателя, кВт | 1.5 |
| Напряжение, В | 400 |
| Вес (нетто), кг | 310 |
Комплектация и особенности
Дополнительная информация
Внимание! Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В.Ручками 2 и 3 переключения скорости вращения шпинделя выберите самые низкие обороты. Переключателем режимов работы станка выберите режим сверления. Кнопкой 3 (См. рис. ниже) включения вращения шпинделя по часовой стрелке в режиме сверления включите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут.
Внимание! Не переключайте скорость вращения шпинделя до полной его остановки!
В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании «ПРОМА» для получения консультаций или для заказа технического обслуживания вашего оборудования.
- 1. Тумблер переключения режимов работы станка (Сверление / нарезание резьбы).
- 2. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
- 3. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
- 4. Кнопка выключения вращения шпинделя в режиме сверления.
- 5. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
- 6. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
- 7. Кнопка выключения вращения шпинделя в режиме сверления.
- 8. Кнопка аварийного выключения станка.
- 9. Индикаторная лампа наличия напряжения на станке.
Станки FP-45P, FP-48SP и FP-48SPN - это простые и надежные станки для промышленного применения в условиях единичного и мелкосерийного производства.
Комплектация станка:
- Оправка для патрона MK 4 В18 1шт
- Патрон сверлильный 3-16 В18 1шт
- Ручка вертикального перемещения шпиндельной головки 1шт
- Штурвал подачи стола 3шт.
- Штурвал тонкой подачи шпинделя 1шт.
- Ручка для штурвала перемещения стола 3шт.
- Ручки для перемещения пиноли шпинделя 3шт.
- Ручка для штурвала тонкой подачи шпинделя 1шт.
- Штанга М12 для крепления инструмента 1шт.
- Соединительный кабель с разъёмом 1шт.
- Защитный экран 1шт.
Инструмент:
- Ключ сверлильного патрона 1шт.
- Ключ торцевой шестигранный 6; 5 2 шт.
- Ключ рожковый 22 Х 24 1шт.
- Клин для снятия инструмента 1 шт.
- Инструкция по эксплуатации
