Станок токарно-винторезный Proma SPF-1000P

Станки мод. SPF-1000P и SPF-1500P предназначены для выполнения всех типов токарных операций (точение и расточка различных видов поверхности, нарезания резьбы метчиком или резцом, точении канавок, отрезка, сверление, развертывание, зенкерование, сверление и т.д.). На этих станках станочник может производить чистовую и черновую обработку деталей из черных, легированных и цветных сплавов, древесины, пластмасс и других материалов, которые как подвергались, так и не подвергались термической обработке.

Широкие диапазоны режимов работы станка (обороты шпинделя 40 – 1 800 об/мин, продольная подача 0,004 – 2,456 мм/об и поперечная подача 0,016 – 0,982 мм/об) позволяют токарю подобрать необходимые режимы обработки того или иного материала. Органы управления расположены максимально эргономично и интуитивно понятны даже новичку.

Поставляемая в комплекте дополнительная технологическая оснастка (различные типы кулачковых патронов, люнетов и центров, сменные шестеренки гитары подач, планшайба и т.д.) позволяет максимально увеличить функциональность станка и обрабатывать широчайшую номенклатуру деталей.

В соответствии с требованиями безопасности, да и просто для большего комфорта токаря, станок оборудован местным освещением (лампа на гибком штативе), что позволяет обеспечить должное освещение зоны резания в самых неблагоприятных условиях. Включенный в конструкцию токарно-винторезных ножной тормоз способствует снижению травматизма на предприятиях и уменьшает потери времени, не связанные с выполнением технологических переходов. Станок в обязательном порядке оснащен системой подачи СОЖ.

Принцип работы этого устройства основан на обработке тел вращения путем снятия с них стружки при обтачивании. Поэтому на таком станке обрабатываются

• конические,
• цилиндрические,
• круглые,
• фасонные поверхности.

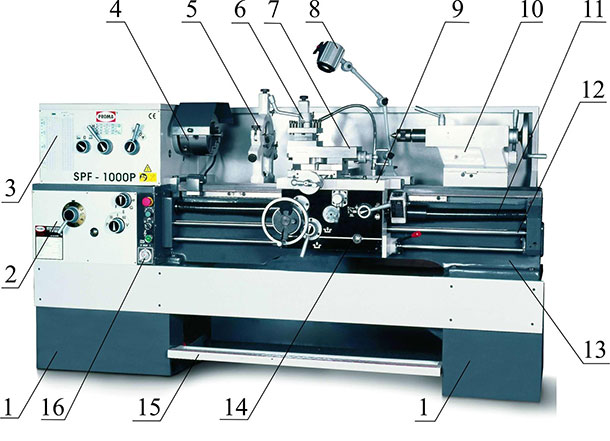

Основные узлы и детали оборудования

1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Каретка суппорта
10. Задняя бабка
11. Кожух ходового винта
12. Ходовой вал
13. Станина
14. Фартук
15. Педаль ножного тормоза
16. Электрический блок управления

К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).Суппорт состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 16.

Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.Ходовой винт и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

В левой тумбе установлен электродвигатель. В правой тумбе установлена гидростанция системы подачи СОЖ.

На заводе-изготовителе выполняется предпродажная подготовка станков и станки поставляются в полностью готовом к эксплуатации состоянии.
