Описание

Станок универсальный токарный SPF-1000PHS — это устройство, которое широко применяется на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара. Часто используется в мебельной промышленности.

Принцип работы этого станка основан на обработке тел вращения путем снятия с них стружки при обтачивании. Поэтому на таком станке обрабатываются конические, цилиндрические, круглые и фасонные поверхности.Виды работ, которые можно проводить на станке SPF-1000PHSНа этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, а также притирку.

Основные технические особенности устройства

Вес станка составляет 2025 кг
Можно обрабатывать детали длиной до 1000 мм
Максимальный диаметр детали не должен превышать 510 мм
Необходимое напряжение питания — 400 В
Потребляемая мощность — 7,5 кВт

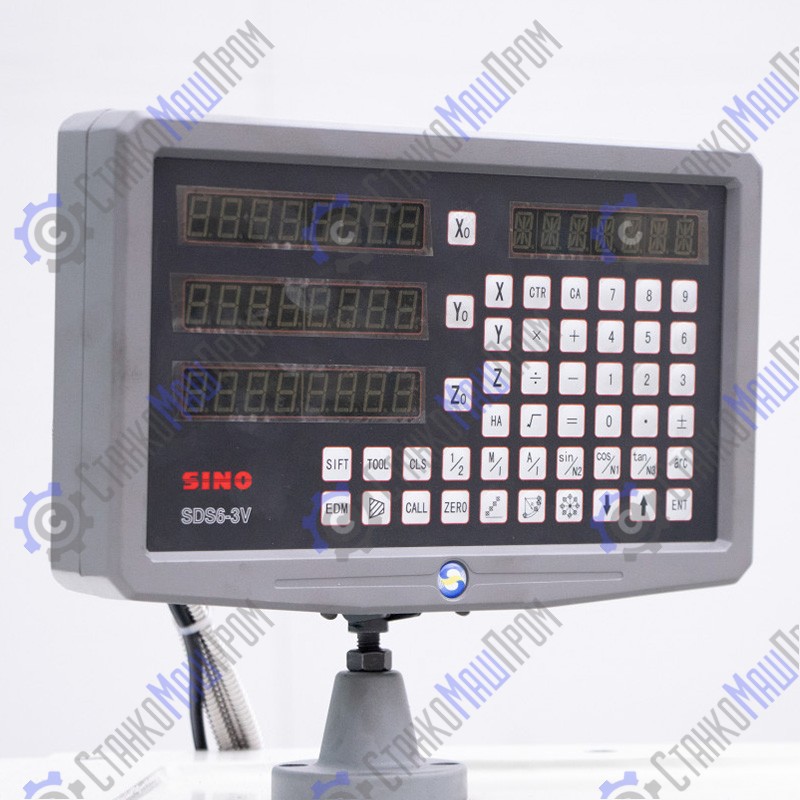

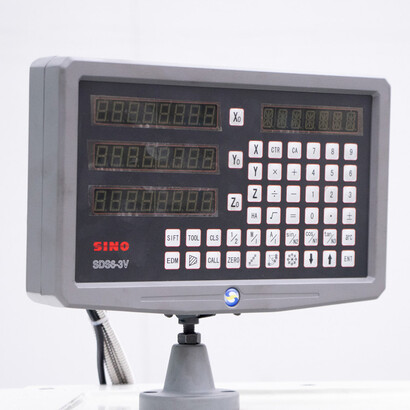

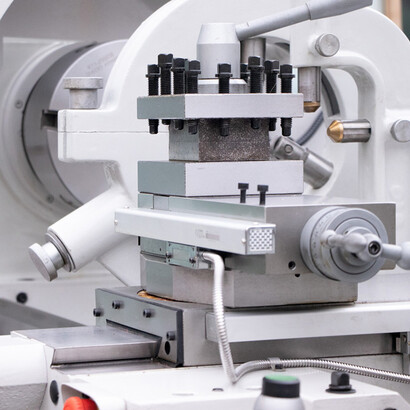

Основные узлы и детали оборудования

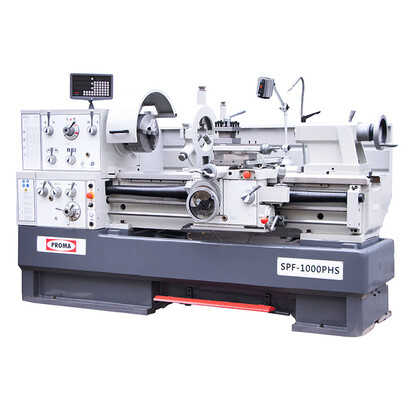

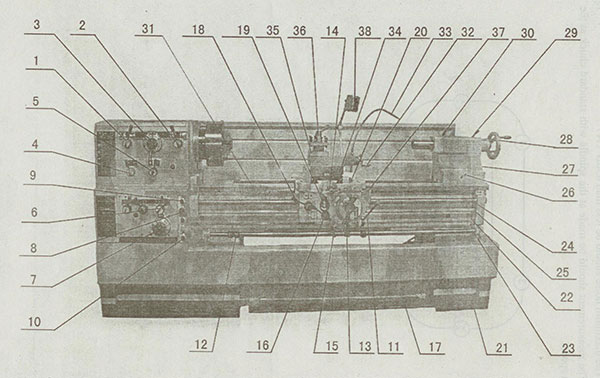

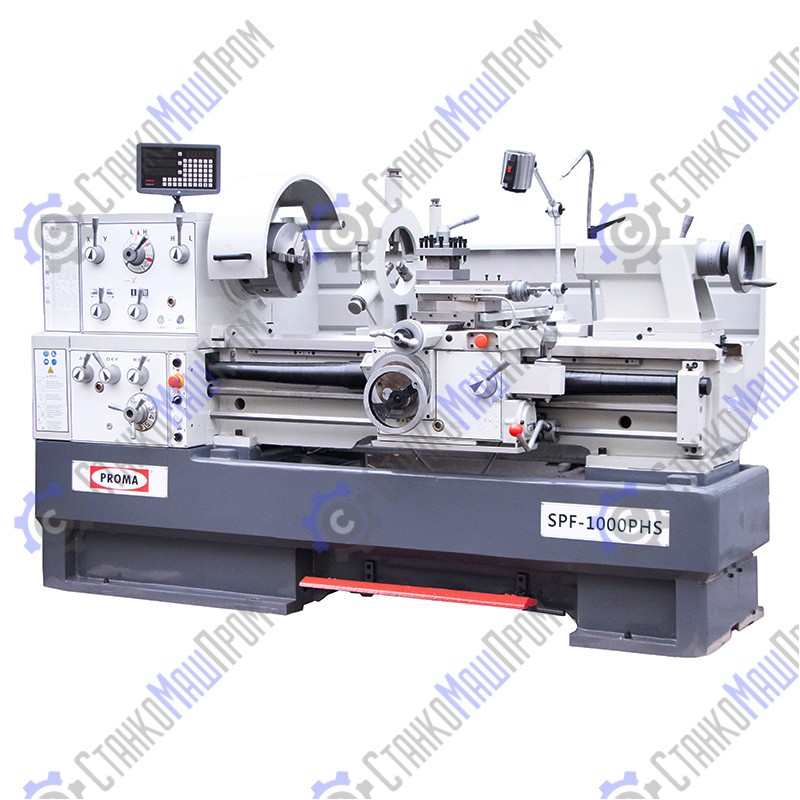

Станок токарно-винторезный Proma SPF-1000PHS (рис.1)

№	Описание	№	Описание

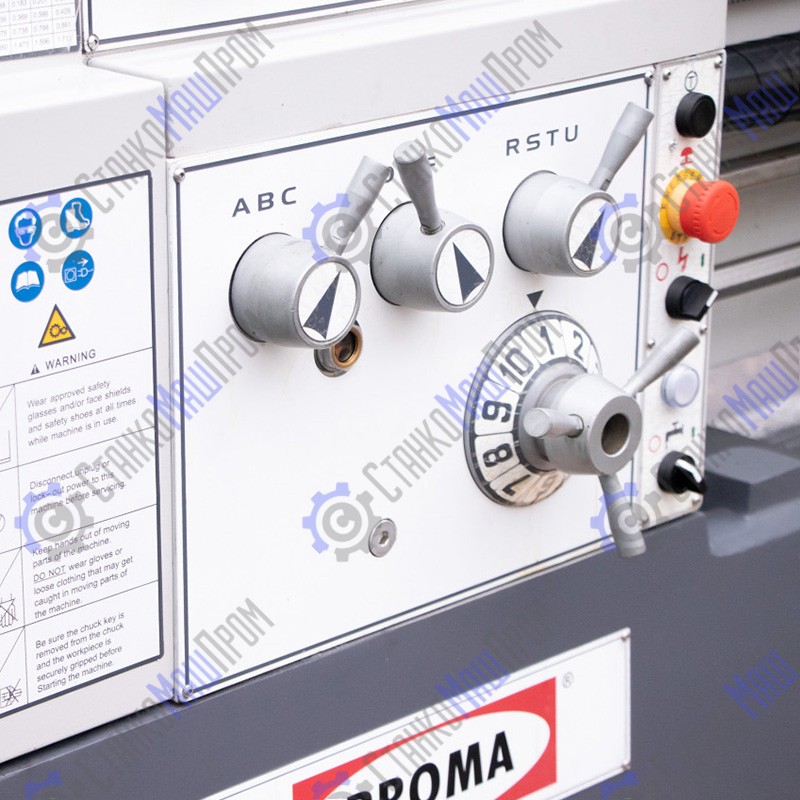

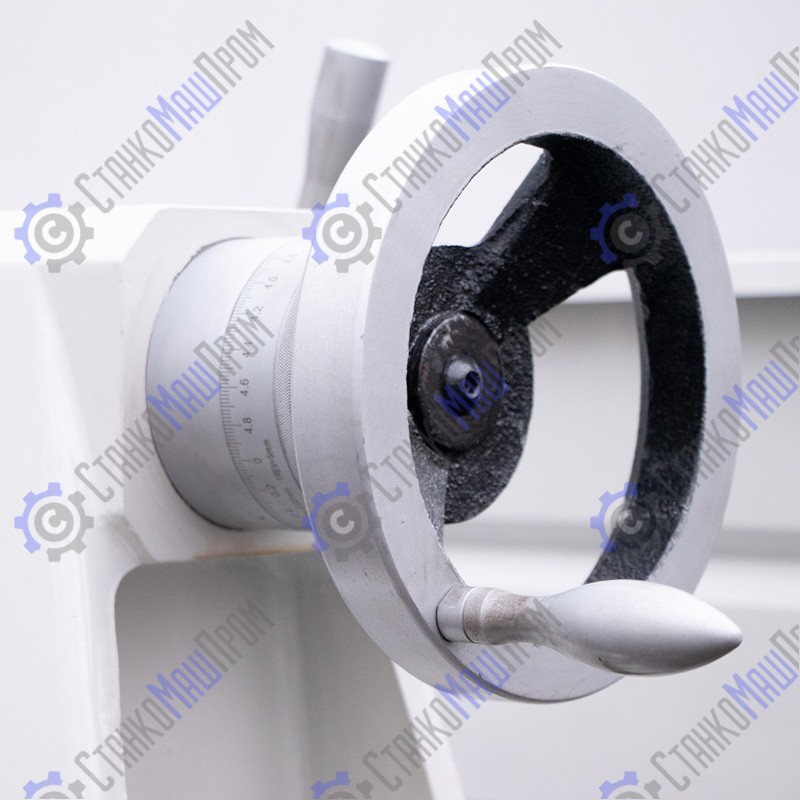

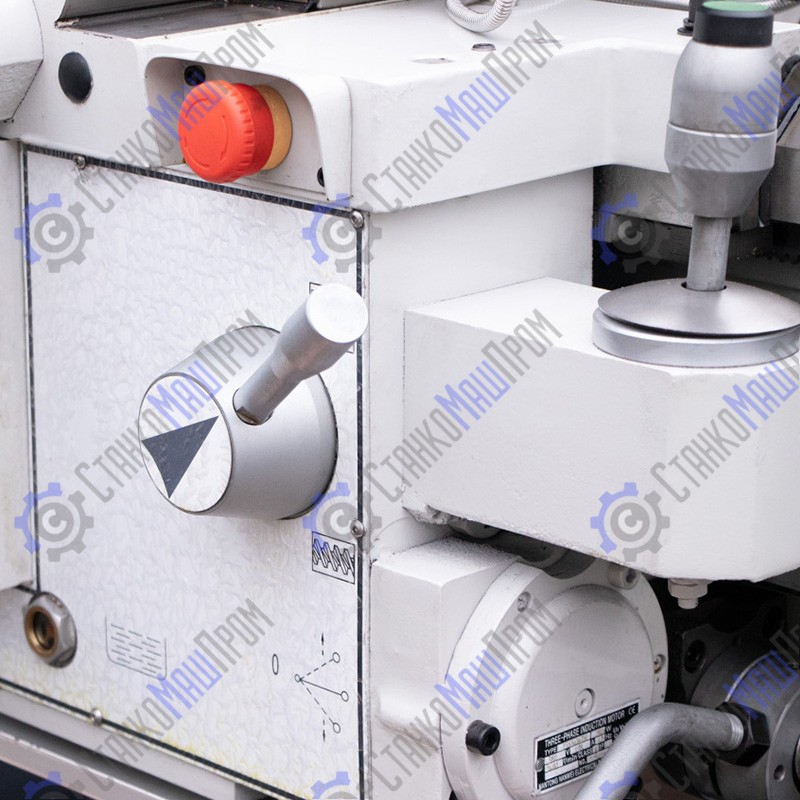

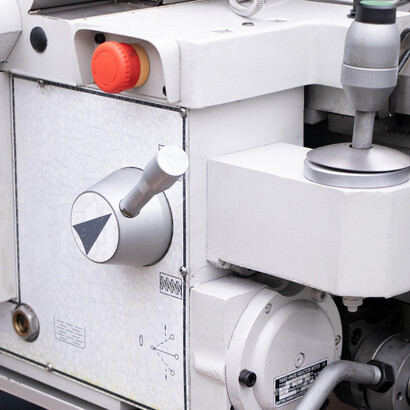

1	Рукоятка перемены скорости главного шпинделя	20	Винты крепления суппорта
2	Рукоятка перемены высокой/низкой скорости	21	Болты регулировки фундамента
3	Рукоятка перемены скорости главного шпинделя	22	Рукоятка «Пуск»
4	Рукоятка хода влево/вправо	23	4-позиционная рукоятка автоматической остановки
5	Рукоятка выбора подачи резьбы	24	Ходовой винт
6	Рукоятка перемены подачи резьбы	25	Тяга автоматической подачи

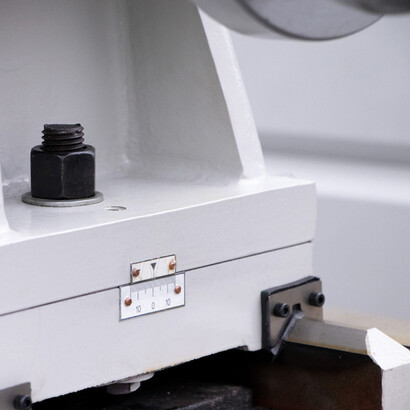

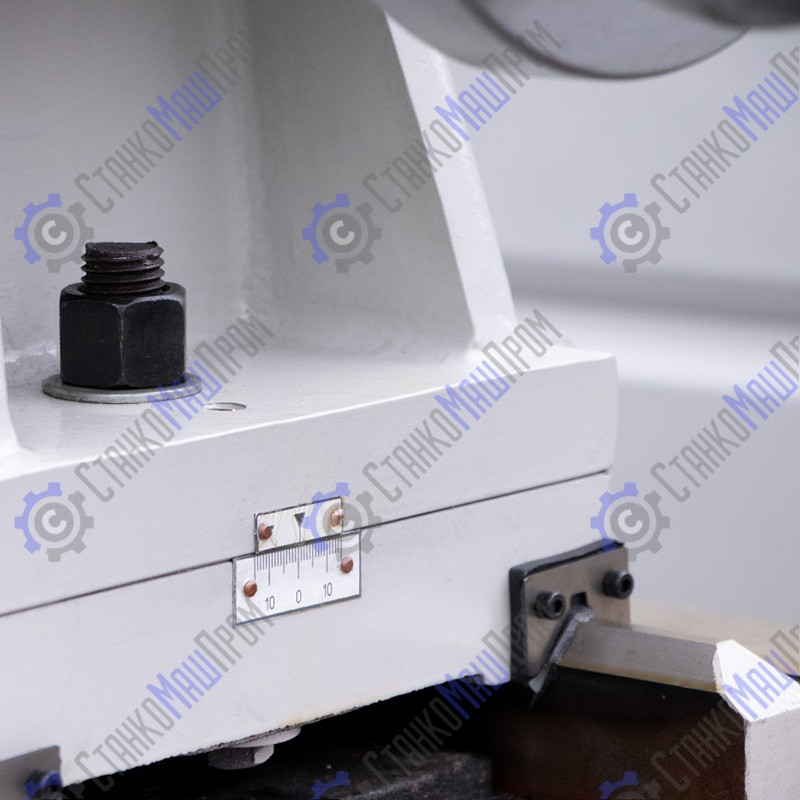

7	Диск перемены 10 шагов подачи	26	Винты регулировки центрирования задней бабки
8	Выключатель электропитания	27	Корпус задней бабки
9	Прерывающий переключатель	28	Маховик задней бабки
10	Переключатель охлаждающего насоса	29	Зажимная рукоятка корпуса задней бабки
11	Кнопка управления запуском шпинделя	30	Зажимная рукоятка шпинделя задней бабки
12	Эксцентриковое центрирующее кольцо	31	Рейка

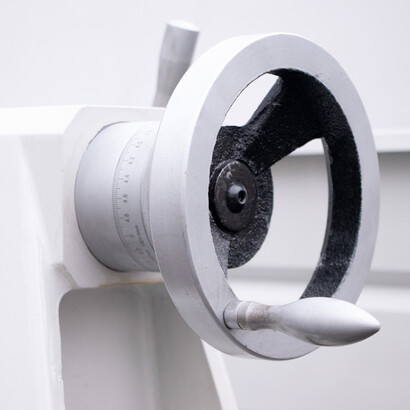

13	Маховик продольного движения фартука	32	Рукоятка верхнего суппорта
14	Кнопка подачи поперечных салазок	33	Клапан регулировки СОЖ
15	Центрирование с автоматической остановкой	34	Верхний суппорт

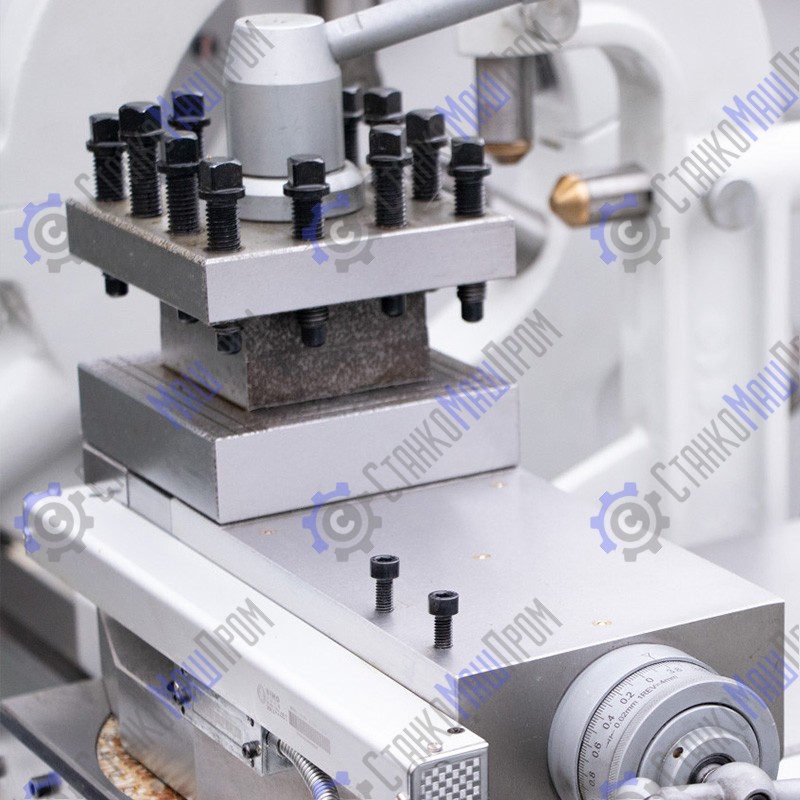

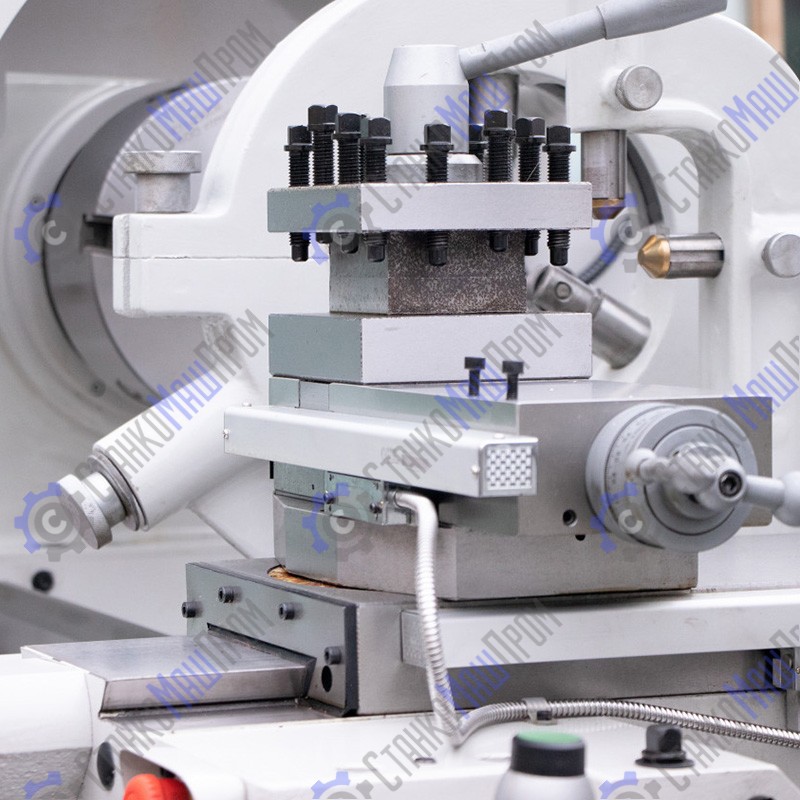

16	Рукоятка автоматической подачи	35	Четырехпозиционный держатель инструмента
17	Педаль ножного тормоза	36	Зажимная рукоятка держателя инструмента
18	Рукоятка маточной гайки	37	Резьбоуказатель
19	Рукоятка выбора подачи (Продольной и поперечной)	38	Лампа

Характеристики

Диаметр обработки над станиной, мм	510
Диаметр обточки над суппортом, мм	305
Расстояние между центрами (РМЦ), мм	1000
Расстояние между направляющими, мм	350
Высота центров, мм	255

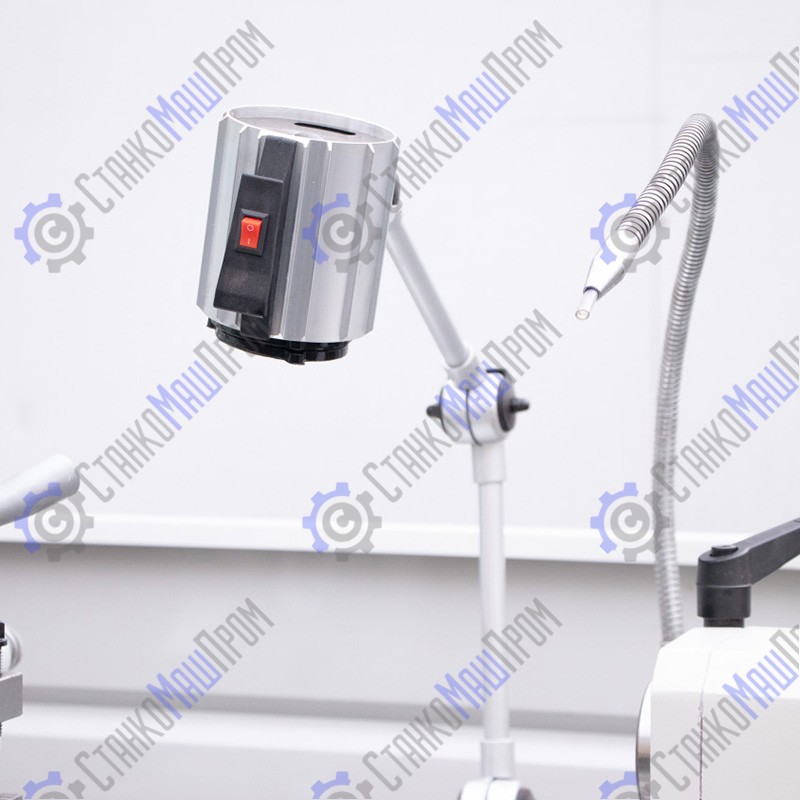

Диаметр неподвижного люнета, мм	50-180
Диаметр подвижного люнета, мм	30-100
Диапазон вращения шпинделя, об/мин	25-1600
Количество скоростей оборотов шпинделя	12
Диаметр отверстия шпинделя, мм	80
Конус шпинделя	КМ7
Ход поперечной каретки суппорта, мм	315
Ход салазок верхнего суппорта, мм	130
Диаметр пиноли задней бабки, мм	75
Конус пиноли задней бабки	КМ5
Ход пиноли задней бабки,мм	180
Диапазон продольной подачи, мм/об	0,059-1,646 (35 ст.)
Диапазон поперечной подачи, мм/об	0,020-0,573 (35 ст.)
Диапазон метрической резьбы, мм	0,2-14 (47 ст.)
Диапазон дюймовой резьбы, TPI	2-112 (60 ст.)
Диапазон модульной резьбы, мм	0,1-7 (39 ст.)
Диапазон диаметральной резьбы,DP	2-112 (50 ст.)
Максимальный размер инструмента, мм	25
Мощность двигателя, кВт	7.6
Напряжение, В	400
Габариты (ДхШхВ), мм	2190х1150х1430
Габариты упаковки (ДхШхВ), мм	2450х1250х1740
Вес (нетто), кг	2025
Вес (брутто), кг	2360
