Описание

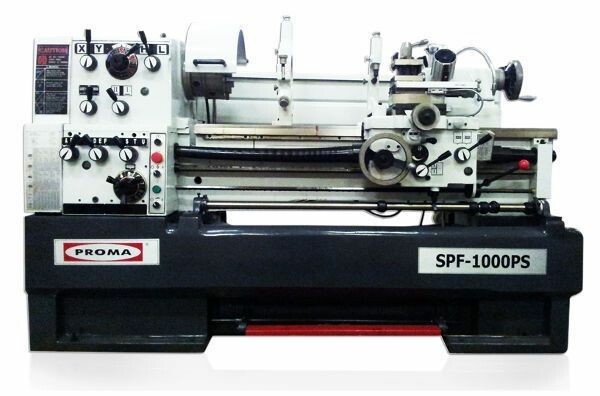

Универсальный токарный станок SPF-1000PS предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Основные узлы и детали оборудования

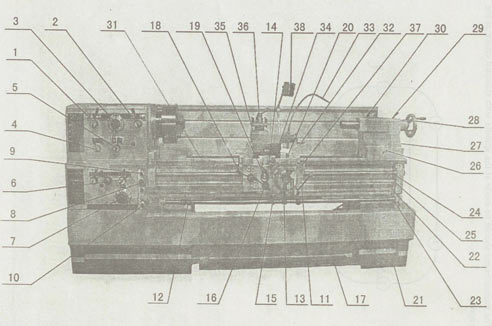

Станок токарно-винторезный Proma SPF-1000PS с УЦИ (рис.1)

№	Описание	№	Описание
1	Рукоятка перемены скорости главного шпинделя	20	Винты крепления суппорта
2	Рукоятка перемены высокой/низкой скорости	21	Болты регулировки фундамента
3	Рукоятка перемены скорости главного шпинделя	22	Рукоятка «Пуск»
4	Рукоятка хода влево/вправо	23	4-позиционная рукоятка автоматической остановки
5	Рукоятка выбора подачи резьбы	24	Ходовой винт
6	Рукоятка перемены подачи резьбы	25	Тяга автоматической подачи
7	Диск перемены 10 шагов подачи	26	Винты регулировки центрирования задней бабки
8	Выключатель электропитания	27	Корпус задней бабки
9	Прерывающий переключатель	28	Маховик задней бабки
10	Переключатель охлаждающего насоса	29	Зажимная рукоятка корпуса задней бабки
11	Кнопка управления запуском шпинделя	30	Зажимная рукоятка шпинделя задней бабки
12	Эксцентриковое центрирующее кольцо	31	Рейка
13	Маховик продольного движения фартука	32	Рукоятка верхнего суппорта
14	Кнопка подачи поперечных салазок	33	Клапан регулировки СОЖ
15	Центрирование с автоматической остановкой	34	Верхний суппорт
16	Рукоятка автоматической подачи	35	Четырехпозиционный держатель инструмента
17	Педаль ножного тормоза	36	Зажимная рукоятка держателя инструмента
18	Рукоятка маточной гайки	37	Резьбоуказатель
19	Рукоятка выбора подачи (Продольной и поперечной)	38	Лампа

Характеристики

Диаметр обработки над станиной, мм	460
Диаметр обточки над суппортом, мм	274
Расстояние между центрами (РМЦ), мм	1000
Расстояние между направляющими, мм	300
Высота центров, мм	230
Диаметр неподвижного люнета, мм	50-180
Диаметр подвижного люнета, мм	30-100
Диапазон вращения шпинделя, об/мин	25-2000
Количество скоростей оборотов шпинделя	12
Диаметр отверстия шпинделя, мм	58
Конус шпинделя	КМ6
Ход поперечной каретки суппорта, мм	300
Ход салазок верхнего суппорта, мм	135
Диаметр пиноли задней бабки, мм	60
Конус пиноли задней бабки	КМ4
Ход пиноли задней бабки,мм	120
Диапазон продольной подачи, мм/об	0,031-1,7 (42 ст.)
Диапазон поперечной подачи, мм/об	0,014-0,784 (42 ст.)
Диапазон метрической резьбы, мм	0,1-14 (41 ст.)
Диапазон дюймовой резьбы, TPI	2-112 (60ст.)
Диапазон модульной резьбы, мм	0,1-7 (39 ст.)
Диапазон диаметральной резьбы,DP	4-112D.P. (50 типов)
Максимальный размер инструмента, мм	25
Мощность двигателя, кВт	5.5
Напряжение, В	400
Габариты (ДхШхВ), мм	1850х1000х1400
Габариты упаковки (ДхШхВ), мм	2300х1110х1650
Вес (нетто), кг	2045
Вес (брутто), кг	2300
