Описание

Универсальный токарный станок SPF-1500PH с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Основные узлы и детали оборудования

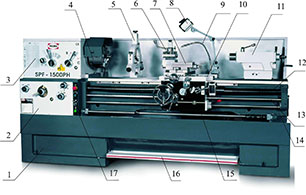

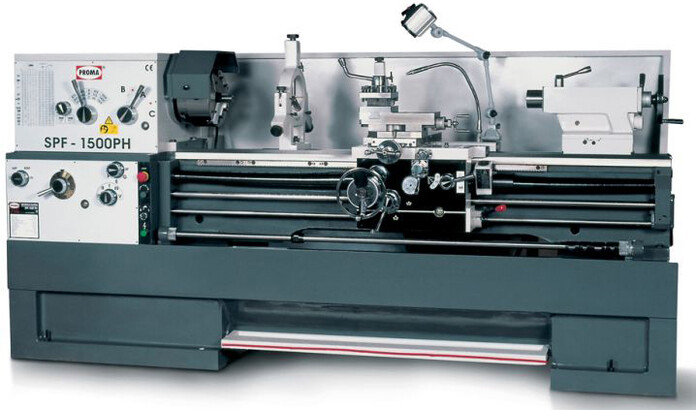

Станок токарно-винторезный Proma SPF-1500PH с УЦИ (рис.1)

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

Станок состоит из:

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Характеристики

Диаметр обработки над станиной, мм	460
Диаметр обточки над суппортом, мм	275
Расстояние между центрами (РМЦ), мм	1500
Расстояние между направляющими, мм	400
Диаметр подвижного люнета, мм	20-180
Максимальная нагрузка на стол, кг	12-90
Диапазон вращения шпинделя, об/мин	25-1800
Количество скоростей оборотов шпинделя	12
Диаметр отверстия шпинделя, мм	80
Конус шпинделя	КМ7
Ход поперечной каретки суппорта, мм	285
Ход салазок верхнего суппорта, мм	135
Диаметр пиноли задней бабки, мм	70
Конус пиноли задней бабки	КМ5
Ход пиноли задней бабки,мм	180
Диапазон продольной подачи, мм/об	0,004-2,456 (122ст.)
Диапазон поперечной подачи, мм/об	0,016-0,982 (122ст.)
Диапазон метрической резьбы, мм	0,5-20 (24ст.)
Диапазон дюймовой резьбы, TPI	1,5-72 (61ст.)
Диапазон модульной резьбы, мм	0,25-10 (20 ст.)
Максимальный размер инструмента, мм	25
Мощность двигателя, кВт	5.6
Напряжение, В	400
Габариты (ДхШхВ), мм	2410х1000х1455
Габариты упаковки (ДхШхВ), мм	2800х1120х1680
Вес (нетто), кг	2850
Вес (брутто), кг	2850

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Дополнительная информация

Станок токарно-винторезный Proma SPF-1500PH с УЦИ (рис.2)

Установка величины подачи и шага резьбы.

Установка величин подачи осуществляется рукоятками (1, 2, 4) в соответствии со значениями, указанными в правой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукоятка 3 включена в положении ^^^^. Пример: Для установки подачи равной 0,040 мм/об. рукоятку 1 нужно поставить в положение IN, рукоятку 2 в положение 1, рукоятку 4 в положение III, рукоятка 4 в положении ^^^^. В таблице даны значения величин продольных подач. Величина поперечной подачи составляет 0,4 продольной.

Станок токарно-винторезный Proma SPF-1500PH с УЦИ (рис.3)

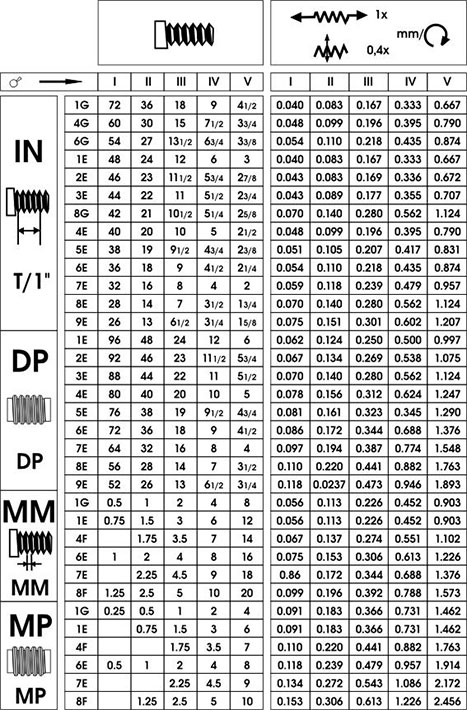

Установка величин нарезания резьбы осуществляется рукоятками 1, 2, 3, 4 в соответствии со значениями, указанными в левой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукояткой 1 происходит выбор типа резьбы: IN- дюймовая, DP-питчевая резьба, MM- метрическая, MP-модульная резьба. Рукоятками 2,3,4 выбор величины резьбы. Пример: Для нарезания метрической резьбы с шагом 1,75мм рукоятку 1 нужно поставить в положение ММ, рукоятку 2 в положение 4, рукоятку 3 в положение F, рукоятку 4 в положение II.
