Описание

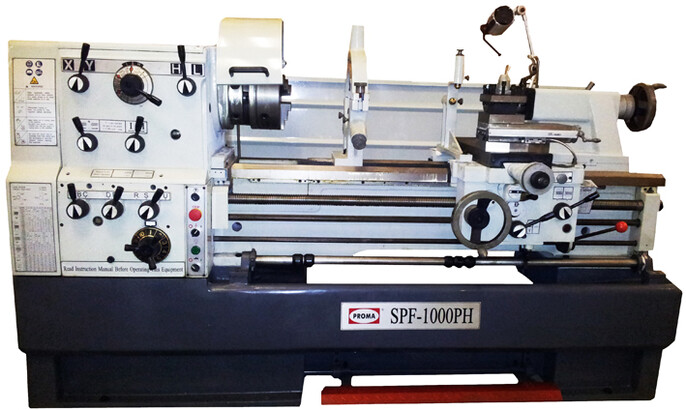

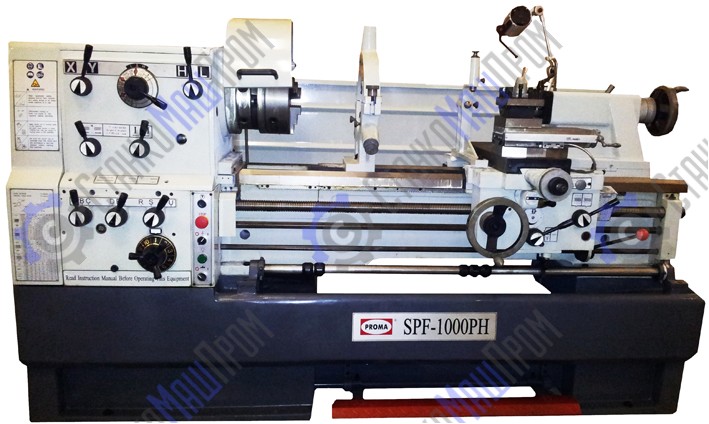

Станок универсальный токарный SРF-1500PHS находит свое применение на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара, а также на серийном производстве.На станке проводится работа с коническими, цилиндрическими, круглыми и фасонными поверхностями.

Виды работ, которые можно проводить на станке SРF-1500PHS

На этом универсальном токарном станке можно осуществлять развертку и сверление отверстий, обрезку торцов, отрезание, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, притирку и другие виды работ. У изделия хорошо продумана система безопасности, состоящая из экрана и защиты, которая препятствует попаданию стружки на рабочую поверхность станка.

Основные технические особенности устройства

Необходимое напряжение — 400 В;
Потребляемая мощность — 7500 Вт;
Наибольший диаметр обрабатываемой детали составляет 51 сантиметр;
Максимальная длина обрабатываемой детали — 150 сантиметров;
Масса станка — 2335 кг

Основные узлы и детали оборудования

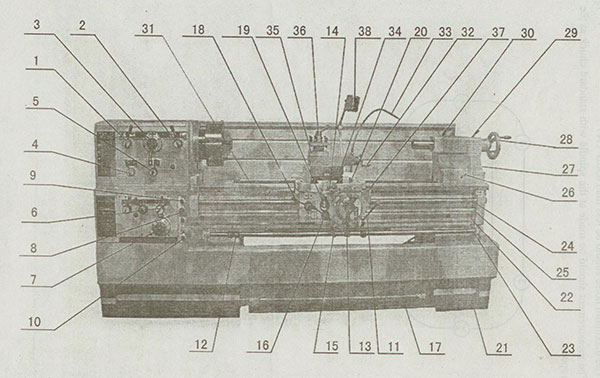

Станок токарно-винторезный Proma SPF-1500PHS (рис.1)

№	Описание	№	Описание
1	Рукоятка перемены скорости главного шпинделя	20	Винты крепления суппорта
2	Рукоятка перемены высокой/низкой скорости	21	Болты регулировки фундамента
3	Рукоятка перемены скорости главного шпинделя	22	Рукоятка «Пуск»
4	Рукоятка хода влево/вправо	23	4-позиционная рукоятка автоматической остановки
5	Рукоятка выбора подачи резьбы	24	Ходовой винт
6	Рукоятка перемены подачи резьбы	25	Тяга автоматической подачи
7	Диск перемены 10 шагов подачи	26	Винты регулировки центрирования задней бабки
8	Выключатель электропитания	27	Корпус задней бабки
9	Прерывающий переключатель	28	Маховик задней бабки
10	Переключатель охлаждающего насоса	29	Зажимная рукоятка корпуса задней бабки
11	Кнопка управления запуском шпинделя	30	Зажимная рукоятка шпинделя задней бабки
12	Эксцентриковое центрирующее кольцо	31	Рейка
13	Маховик продольного движения фартука	32	Рукоятка верхнего суппорта
14	Кнопка подачи поперечных салазок	33	Клапан регулировки СОЖ
15	Центрирование с автоматической остановкой	34	Верхний суппорт
16	Рукоятка автоматической подачи	35	Четырехпозиционный держатель инструмента
17	Педаль ножного тормоза	36	Зажимная рукоятка держателя инструмента
18	Рукоятка маточной гайки	37	Резьбоуказатель
19	Рукоятка выбора подачи (Продольной и поперечной)	38	Лампа

Характеристики

Диаметр обработки над станиной, мм	510
Диаметр обточки над суппортом, мм	305
Расстояние между центрами (РМЦ), мм	1500
Диаметр неподвижного люнета, мм	50-180
Диаметр подвижного люнета, мм	30-100
Диапазон вращения шпинделя, об/мин	25-1600
Количество скоростей оборотов шпинделя	12
Диаметр отверстия шпинделя, мм	80
Конус шпинделя	КМ7
Ход поперечной каретки суппорта, мм	315
Ход салазок верхнего суппорта, мм	130
Диаметр пиноли задней бабки, мм	75
Конус пиноли задней бабки	КМ5
Диапазон продольной подачи, мм/об	0,059-1,646 (35 ст.)
Диапазон поперечной подачи, мм/об	0,020-0,573 (35 ст.)
Диапазон метрической резьбы, мм	0,2-14 (47 ст.)
Диапазон дюймовой резьбы, TPI	2-112 (60 ст.)
Диапазон модульной резьбы, мм	0,1-7 (39 ст.)
Диапазон диаметральной резьбы,DP	4-112 (50 ст.)
Максимальный размер инструмента, мм	25
Мощность двигателя, кВт	7.6
Напряжение, В	400
Габариты (ДхШхВ), мм	2840х1150х1430
Габариты упаковки (ДхШхВ), мм	2900х1200х1740
Вес (нетто), кг	2335
Вес (брутто), кг	2700
