Описание

Сфера применения токарного универсального станка SРF-1500PS с УЦИ довольно широка. Его используют токарные и столярные мастерские, предприятия с большим и маленьким оборотом производства. Станок обеспечивает высокое качество обработки деталей цилиндрической, конической и круглой формы. Срок службы инструмента заметно продлевает система СОЖ.

Преимущества станка SРF-1500PS с УЦИ:

Подсветка рабочей зоны;
Защитный экран;
Возможность обработки длинных тонких деталей;
Многофункциональность;
Высокая точность подачи;
Четкая фиксация заготовки;
Кнопка аварийной остановки, предусмотренная на случай возникновения нештатной ситуации;
Устройство цифровой индикации;
Простое управление.

Некоторые технические характеристики

Максимальный диаметр обрабатываемого изделия может составлять до 460 мм.
Максимальный размер режущего инструмента – 25*25 мм.
Количество скоростей шпинделя – 12.
Ширина выемки составляет 155 мм.

Основные узлы и детали оборудования

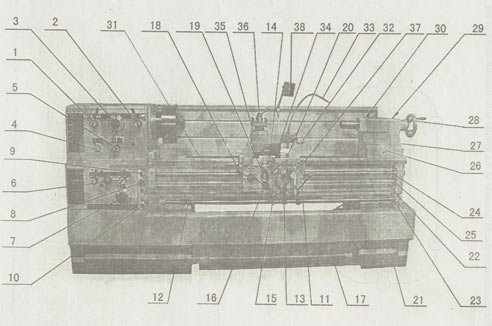

Станок токарно-винторезный Proma SPF-1500PS с УЦИ (рис.1)

№	Описание	№	Описание
1	Рукоятка перемены скорости главного шпинделя	20	Винты крепления суппорта
2	Рукоятка перемены высокой/низкой скорости	21	Болты регулировки фундамента
3	Рукоятка перемены скорости главного шпинделя	22	Рукоятка «Пуск»
4	Рукоятка хода влево/вправо	23	4-позиционная рукоятка автоматической остановки
5	Рукоятка выбора подачи резьбы	24	Ходовой винт
6	Рукоятка перемены подачи резьбы	25	Тяга автоматической подачи
7	Диск перемены 10 шагов подачи	26	Винты регулировки центрирования задней бабки
8	Выключатель электропитания	27	Корпус задней бабки
9	Прерывающий переключатель	28	Маховик задней бабки
10	Переключатель охлаждающего насоса	29	Зажимная рукоятка корпуса задней бабки
11	Кнопка управления запуском шпинделя	30	Зажимная рукоятка шпинделя задней бабки
12	Эксцентриковое центрирующее кольцо	31	Рейка
13	Маховик продольного движения фартука	32	Рукоятка верхнего суппорта
14	Кнопка подачи поперечных салазок	33	Клапан регулировки СОЖ
15	Центрирование с автоматической остановкой	34	Верхний суппорт
16	Рукоятка автоматической подачи	35	Четырехпозиционный держатель инструмента
17	Педаль ножного тормоза	36	Зажимная рукоятка держателя инструмента
18	Рукоятка маточной гайки	37	Резьбоуказатель
19	Рукоятка выбора подачи (Продольной и поперечной)	38	Лампа

Характеристики

Диаметр обработки над станиной, мм	460
Диаметр обточки над суппортом, мм	274
Расстояние между центрами (РМЦ), мм	1500
Высота центров, мм	230
Диапазон вращения шпинделя, об/мин	25-2000
Количество скоростей оборотов шпинделя	12
Диаметр отверстия шпинделя, мм	58
Конус шпинделя	КМ6
Ход поперечной каретки суппорта, мм	290
Ход салазок верхнего суппорта, мм	120
Диаметр пиноли задней бабки, мм	60
Конус пиноли задней бабки	КМ4
Ход пиноли задней бабки,мм	123
Диапазон продольной подачи, мм/об	0,031-1,7 (42 ст.)
Диапазон поперечной подачи, мм/об	0,014-0,784 (42 ст.)
Диапазон метрической резьбы, мм	0,1-14 (41 ст.)
Диапазон дюймовой резьбы, TPI	2-112 (60 ст.)
Диапазон модульной резьбы, мм	0,1-7 (39 ст.)
Диапазон диаметральной резьбы,DP	4-112 (50 ст.)
Максимальный размер инструмента, мм	25х25
Мощность двигателя, кВт	4
Мощность двигателя СОЖ, кВт	0.1
Габариты (ДхШхВ), мм	2720х1040х1370
Габариты упаковки (ДхШхВ), мм	2800х1120х1730
Вес (нетто), кг	2385
