Описание

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Особенности станка:

Монолитная станина станка
Массивная конструкция станка, расстояние между направляющими 400 мм
Закаленные и отшлифованные направляющие станины
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
Съемный мостик станины (ГАП)
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
Толчковый режим работы шпинделя
Пиноль задней бабки и маховик имеют шкалу для точной установки
Задняя бабка с регулировкой смещения для обточки конусов
СЕ комплектация
Электрокомпоненты Siemens

Характеристики

Диаметр обработки над станиной, мм	660
Диаметр обточки над суппортом, мм	440
Расстояние между центрами (РМЦ), мм	2000
Расстояние между направляющими, мм	405
Длина съемного мостика, мм	250
Диапазон вращения шпинделя, об/мин	25-1600
Количество скоростей оборотов шпинделя	16
Диаметр отверстия шпинделя, мм	105
Конус шпинделя	КМ7
Ход поперечной каретки суппорта, мм	368
Ход салазок верхнего суппорта, мм	230
Диаметр пиноли задней бабки, мм	90
Конус пиноли задней бабки	КМ5
Ход пиноли задней бабки,мм	235
Ускоренное перемещение продольного суппорта ось Z, мм/мин	4,5
Ускоренное перемещение поперечного суппорта ось Z, мм/мин	1,9
Диапазон продольной подачи, мм/об	0,044-1,48 (25 ст.)
Диапазон поперечной подачи, мм/об	0,022-0,74 (25 ст.)
Диапазон метрической резьбы, мм	0,45-120 (54 ст.)
Диапазон дюймовой резьбы, TPI	7/16-80 (44 ст.)
Диапазон модульной резьбы, мм	0,25-60 (46 ст.)
Диапазон питчевой резьбы, DI	7/8-160 (42 ст.)
Максимальный размер инструмента, мм	25х25
Мощность двигателя, кВт	7.5
Мощность двигателя СОЖ, кВт	0.13
Напряжение, В	380
Габариты (ДхШхВ), мм	3710×1140×1600
Вес (нетто), кг	3345
Вес (брутто), кг	3835

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
4-х позиционный резцедержатель
4-х кулачковый патрон с независимыми кулачками Ø400 мм
Планшайба Ø450 мм
Подвижный люнет Ø20-130 мм
Не подвижный люнет Ø20-190 мм
Не вращающийся центр МТ-5
Переходная втулка МТ-5
Защитный экран патрона с концевым выключателем
УЦИ по трем осям
Вал управления с регулируемыми кулачками (откл.продольной подачи)
Концевой упор продольного перемещения
Регулируемые опоры станины
Поддон для сбора стружки
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Инструкция по эксплуатации и деталировка с сертификатом СЕ
Инструмент для обслуживания в инструментальном ящике
Сертификат точности

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 3 835
Габариты в упаковке ДхШхВ, мм: 3710x1140x1600

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

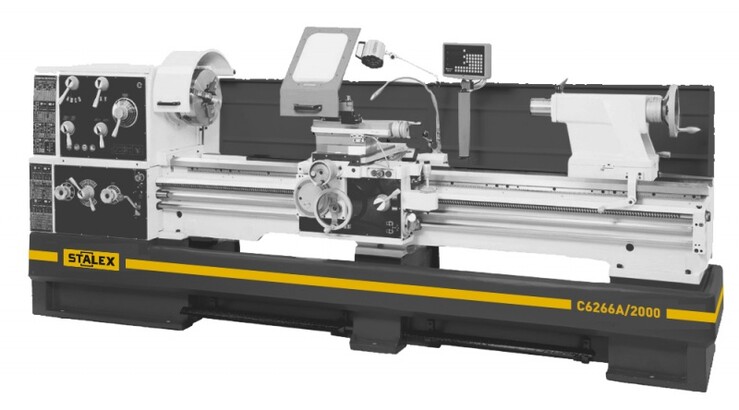

Станок токарно-винторезный Stalex C6266A/2000
