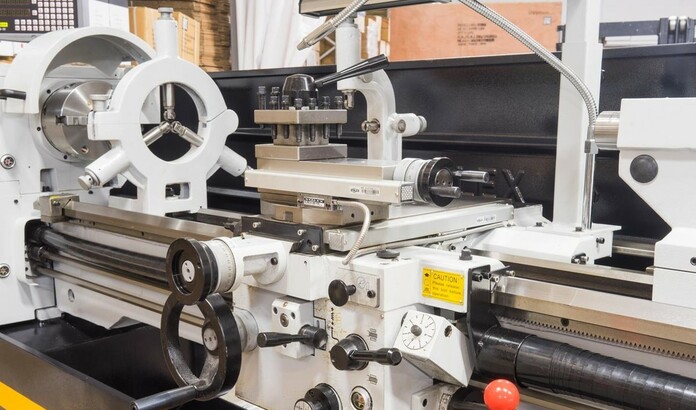

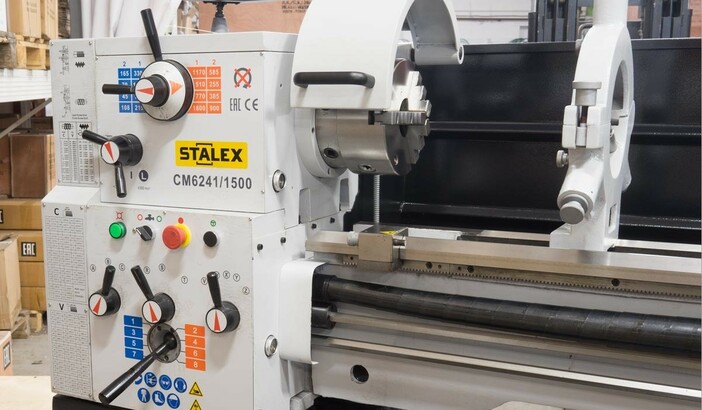

Станок токарно-винторезный Stalex CM6241/1500
Каталог
Описание
Особенности станка:

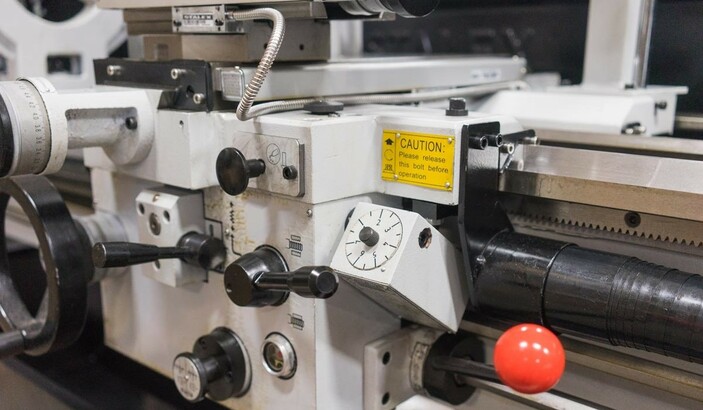

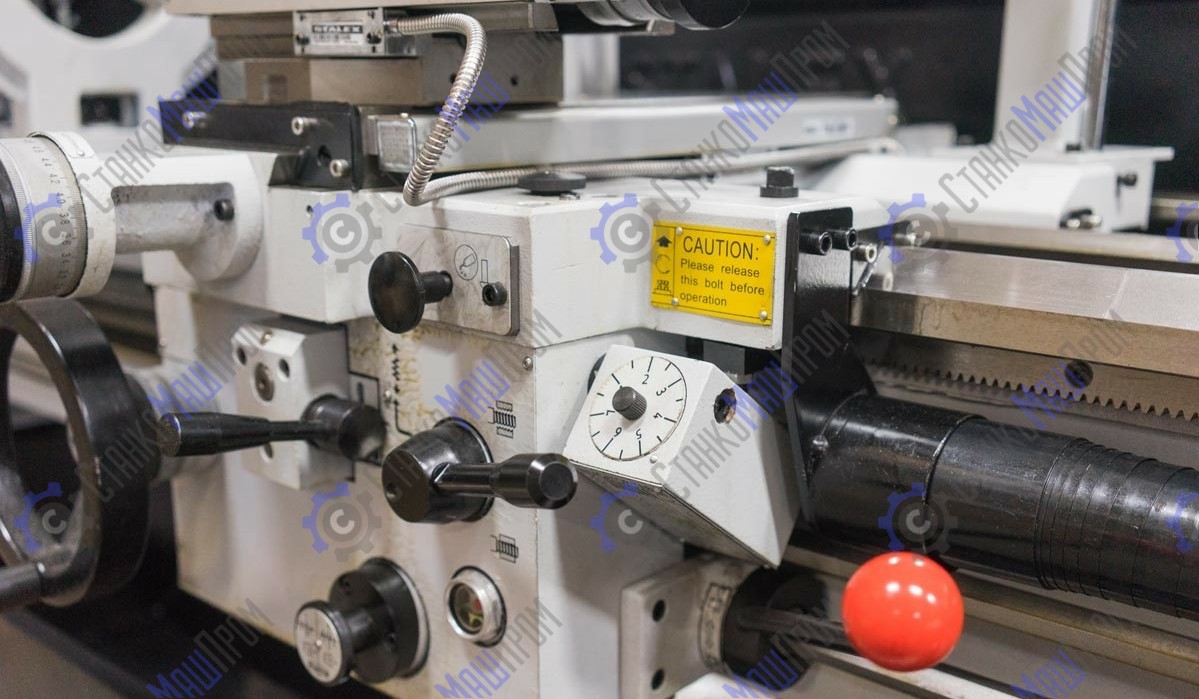

- Автоматическая продольная и поперечная подача

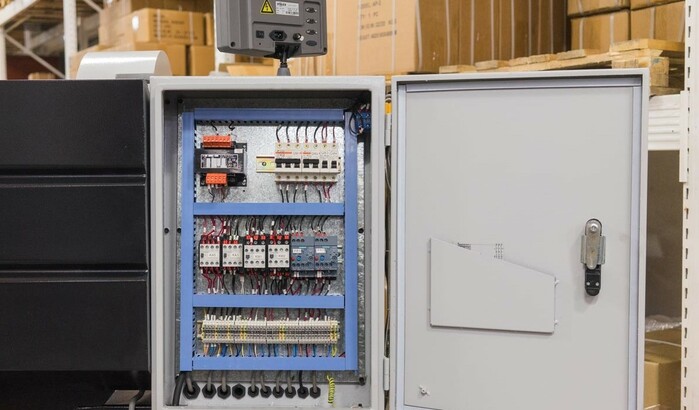

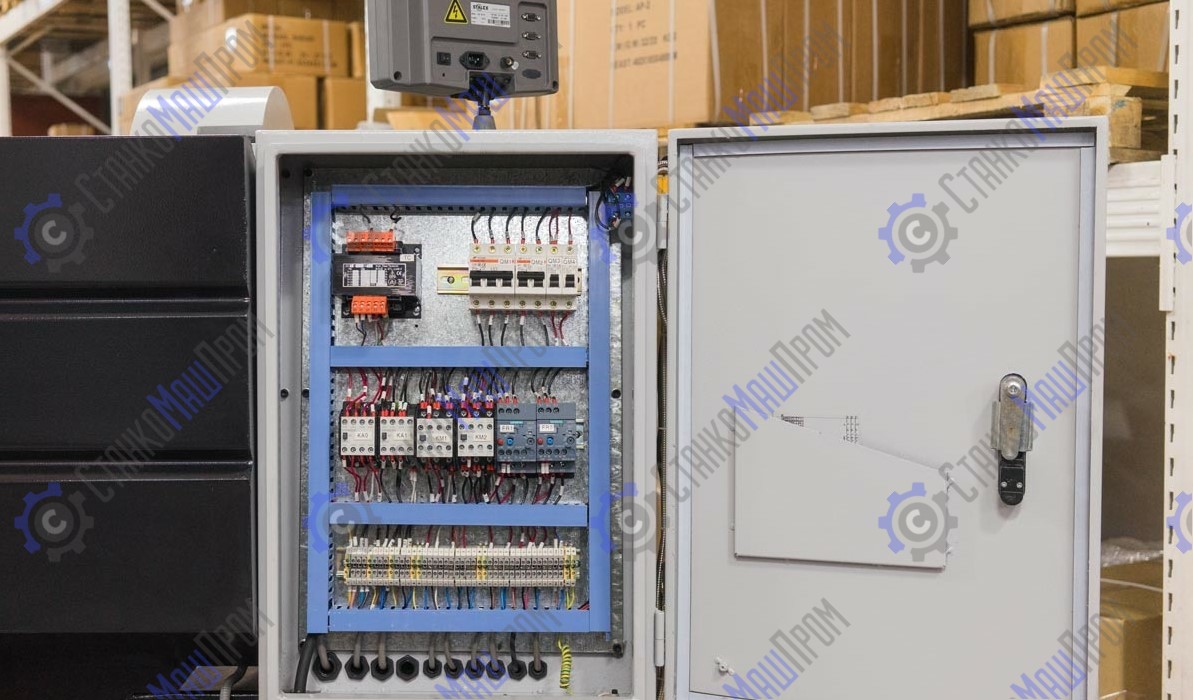

- Электрокомпоненты Siemens
- Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации
- Автоподача по двум осям X/Y
- Установлена защита патрона, защита инструмента, защита ходового винта
- Погрешность соосности шпинделя менее 0. 009 мм
- Погрешность биения токарного патрона менее 0. 05 мм
- Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные)
- Мощный двигатель рассчитан на продолжительную работу
- Шпиндель изготовлен с высокой точностью
- Изготовлен в соответствии с европейскими стандартами
Характеристики
| Диаметр обработки над станиной, мм | 410 |
| Диаметр обточки над суппортом, мм | 255 |
| Расстояние между центрами (РМЦ), мм | 1500 |
| Высота центров, мм | 205 |
| Диапазон вращения шпинделя, об/мин | 45—1800 |
| Количество скоростей оборотов шпинделя | 16 |
| Диаметр отверстия шпинделя, мм | 52 |
| Конус шпинделя | КМ6 |
| Диаметр пиноли задней бабки, мм | 50 |
| Конус пиноли задней бабки | КМ4 |

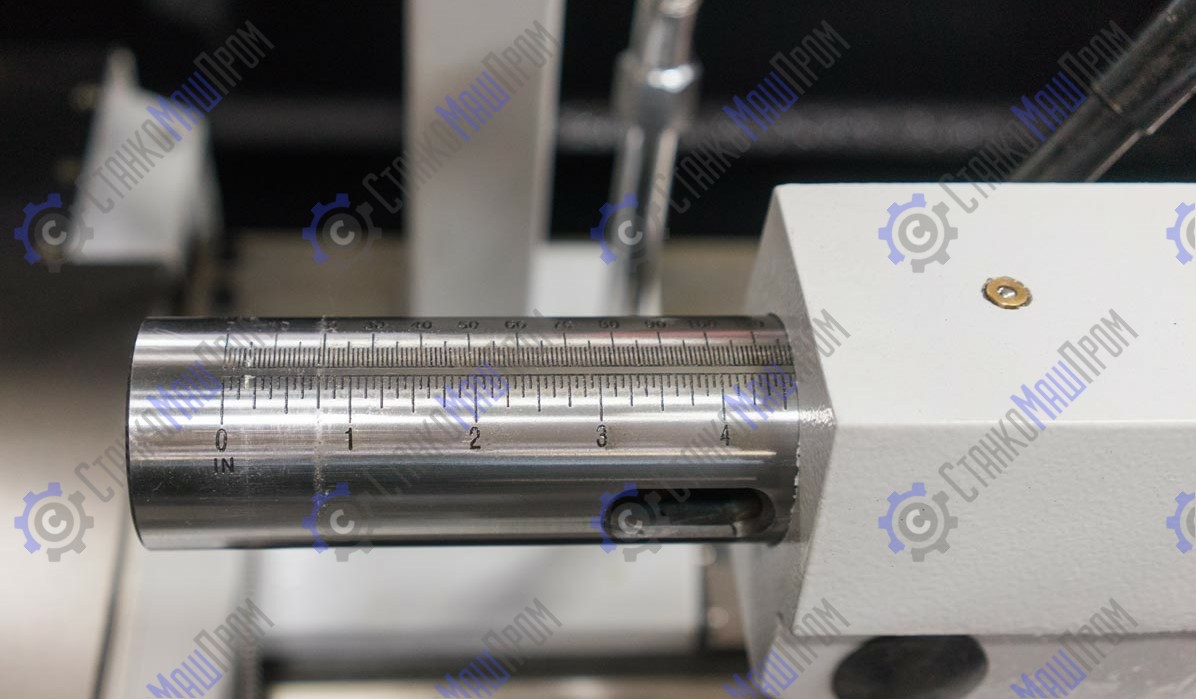

| Ход пиноли задней бабки,мм | 120 |
| Диапазон продольной подачи, мм/об | 0.05—1,7 |
| Диапазон поперечной подачи, мм/об | 0.025—0.85 |
| Диапазон метрической резьбы, мм | 0,2-14 (39 ст.) |
| Диапазон дюймовой резьбы, TPI | 2-72 (45 ст.) |
| Диапазон модульной резьбы, мм | 0,3-3,5 (18 ст.) |
| Диапазон диаметральной резьбы,DP | 8-44 (21 ст.) |
| Максимальный размер инструмента, мм | 20х20 |
| Мощность двигателя, кВт | 4,5 |
| Напряжение, В | 380 |
| Габариты (ДхШхВ), мм | 2440 × 850 × 1320 |
| Габариты упаковки (ДхШхВ), мм | 2560х900х1650 |
| Вес (нетто), кг | 1340 |
| Вес (брутто), кг | 1565 |
Комплектация и особенности
Комплектация станка:
- Патрон 3-х кулачковый Ø200 мм
- 4-х кулачковый патрон Ø250 мм

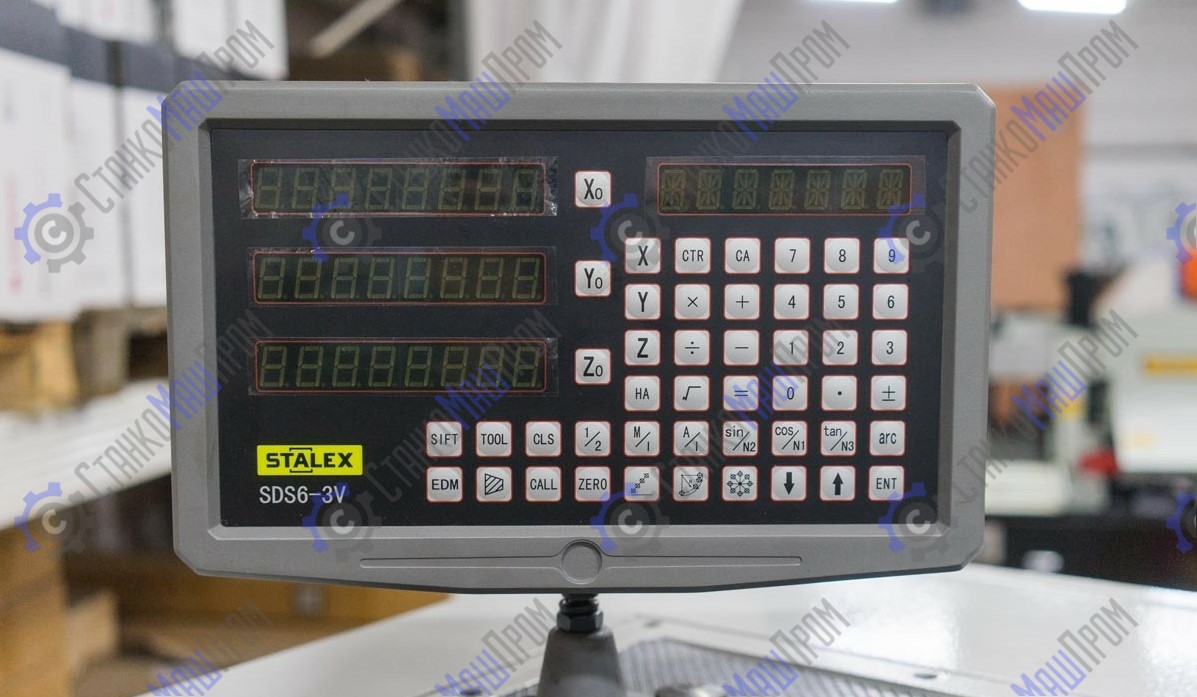

- УЦИ по 3-м осям (Sino)
- Лампа местного освещения LED
- Защита ходового вала
- Защита патрона
- Защита резцедержателя
- Система подачи СОЖ
- Поддон для стружки

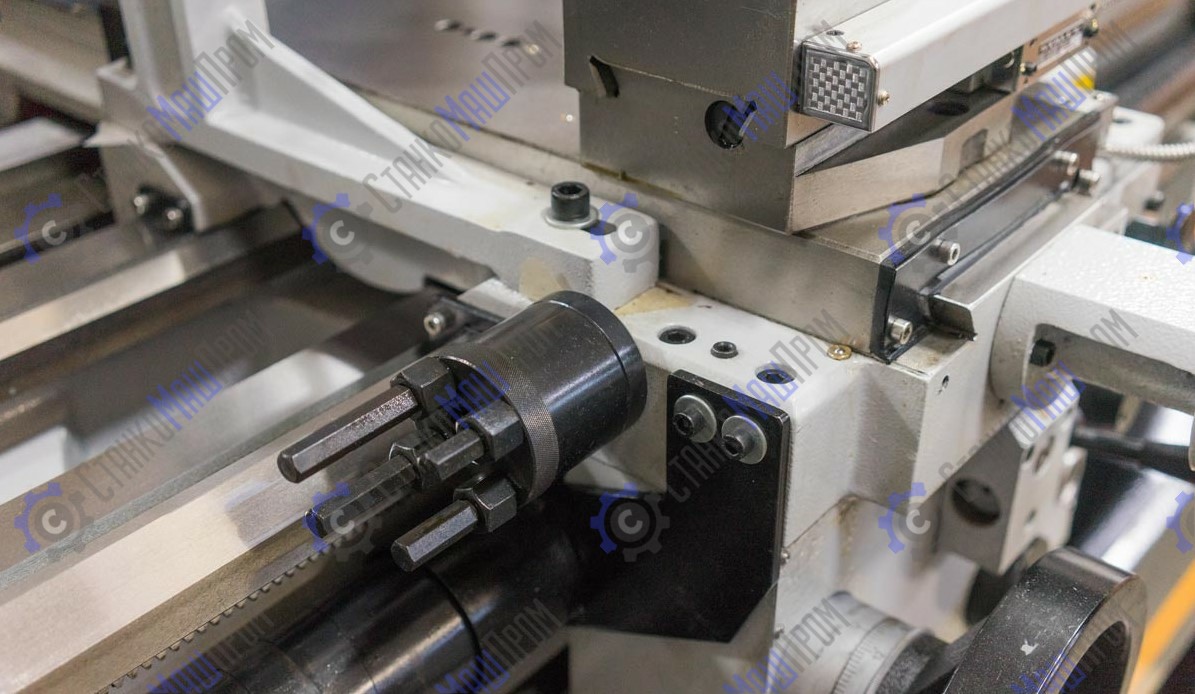

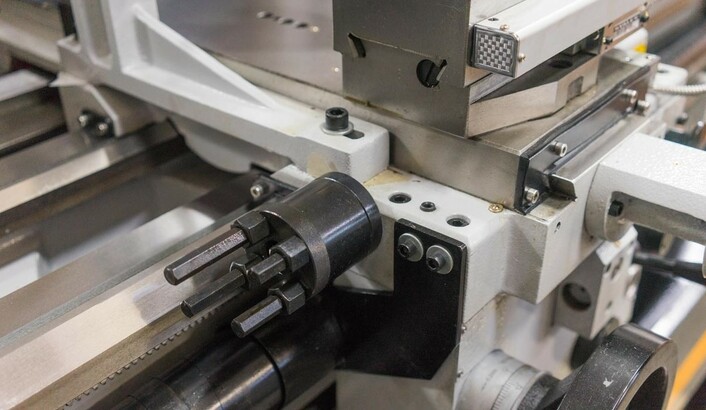

- Упорный не вращающийся центр MT4
- Вращающийся центр МТ-4
- Переходник МТ-4

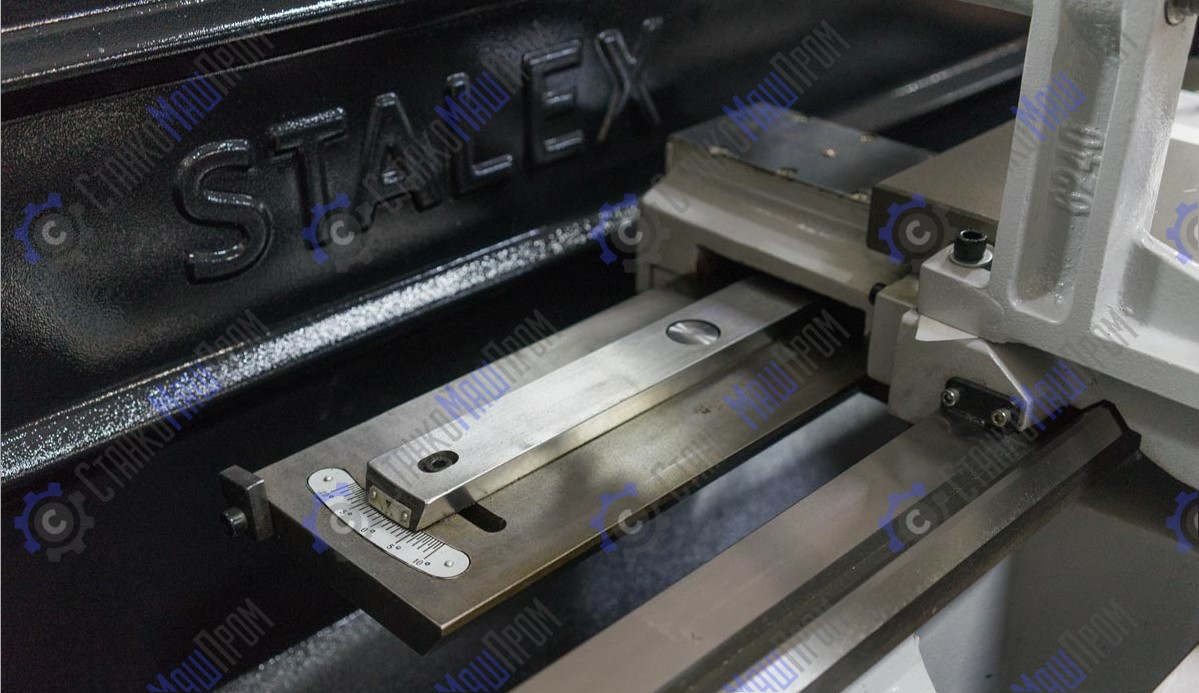

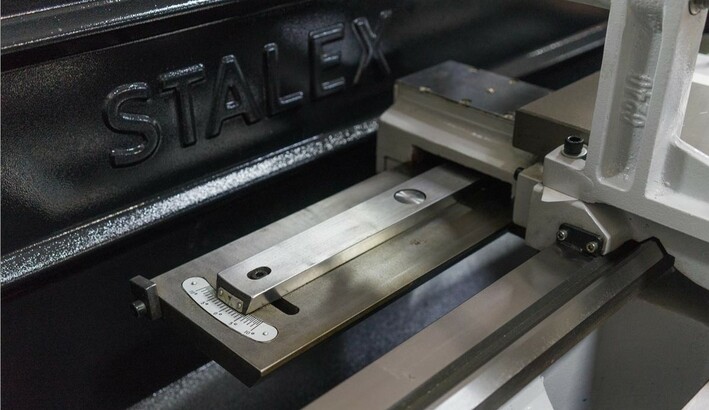

- Конусная линейка

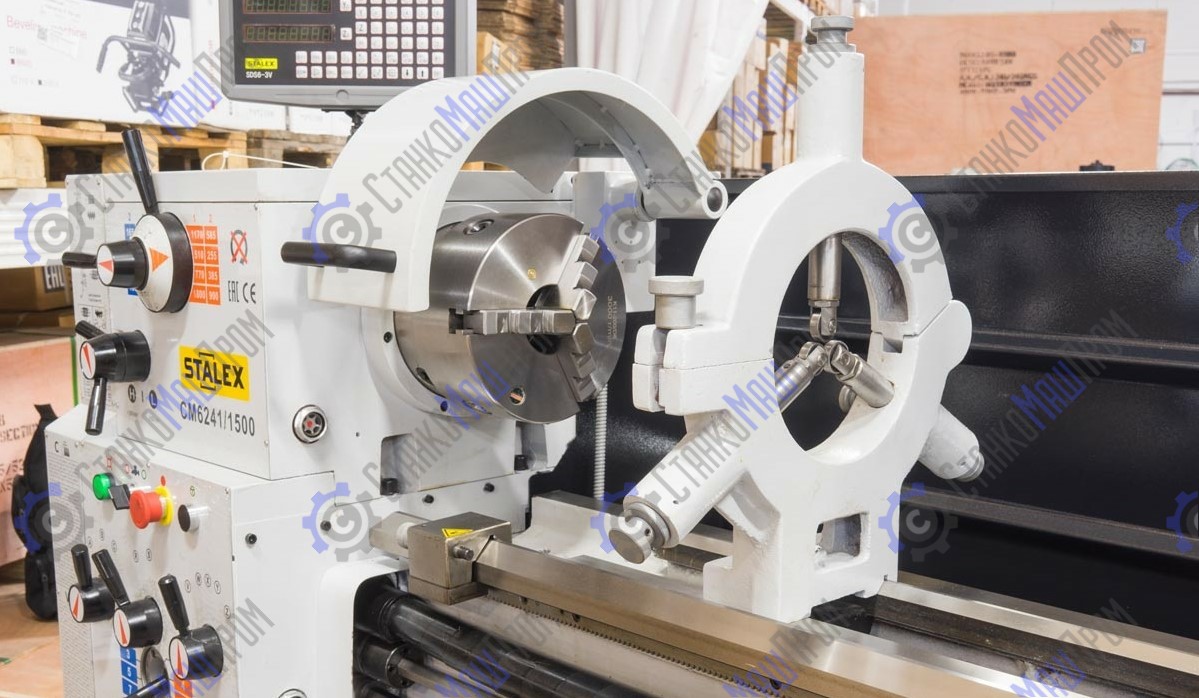

- Подвижный люнет Ø13-80 мм

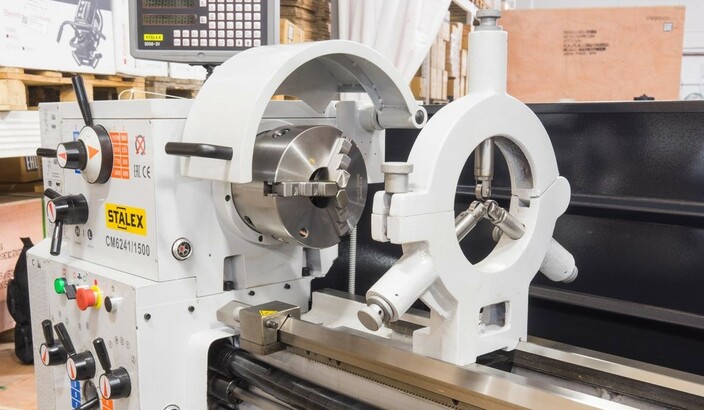

- Не подвижный люнет Ø13-152 мм
- Анкерные болты 6 шт.
- Документация
