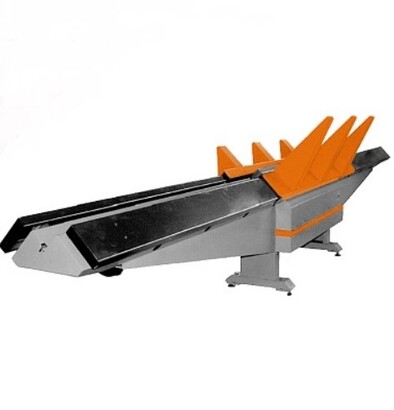

Станок тоннельной сборки SBHF-II

Станок тоннельной сборки воздуховодов предназначен для автоматизации рабочего процесса и увеличения скорости изготовления прямых участков вентиляционных коробов прямоугольного сечения. Формирование, соединение и осадка замка на воздуховоде происходит за один проход (формируя и соединяя фальцы, после чего осаживает их – соединяя их в замок). Дополнительно можно устанавливать опцию герметизации фальца – перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения и (увеличивая жесткость замка и защиту от проникновения пыли и влаги).

Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах.

Особенности станка:

• Минимальное сечение воздуховода 140х140 мм
• Специальная каретка (автопилот) для фиксации заготовки
• Возможность производства короба из двух L-образных половинок или из 4 полос металла
• Возможно доукомплектовать модель SBHF-II опцией – герметизация фальца (перед осаживанием фальца, в открытый шов подаётся герметик для его уплотнения, что увеличивает жесткость замка и защиту от проникновения пыли и влаги)

Описание станка:

Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.

Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.

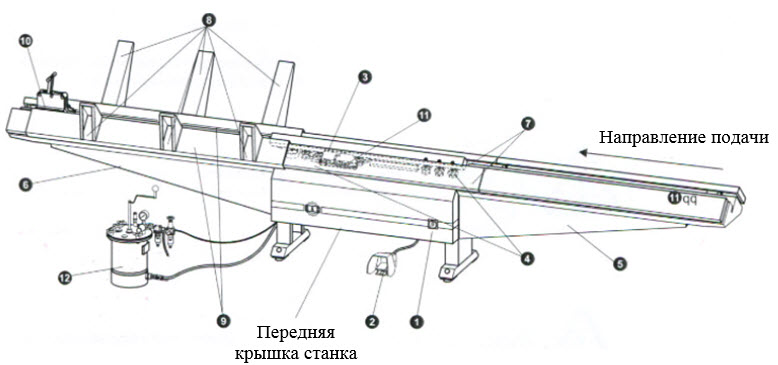

1. Главный переключатель включает и выключает станок
2. Педальный переключатель запускает и останавливает вращение роликов
3. Фальцовочная планка. Упорный подшипник и корпус для верхних фальцовочных роликов
4. Фальцовочные ролики формируют и замыкают фальц, а также соединяют две заготовки
5. Подающий стол: для загрузки заготовок, основание для направляющей системы
6. Отводящий стол: опора для готового воздуховода, основание для направляющей системы
7. Направляющая система: на ней работают направляющие каретки и автопилот, два центральных направляющих рельса можно снять
8. Опорные выступы: поддержание заготовок и воздуховодов, легко снимаются с направляющей системы. Могут быть изменены или заменены
9. Направляющие каретки: подсоединяются друг к другу с помощью автопилота, направляет заготовки по направляющей системе через станок
10. Автопилот: соединяет направляющие каретки друг с другом, зажимает заготовки
11. Дополнительное уплотнение впрыскивает уплотняющий состав в фальц. Устройство впрыска уплотняющего состава
12. Расширительный бак для уплотняющего состава. Бак для уплотняющего состава

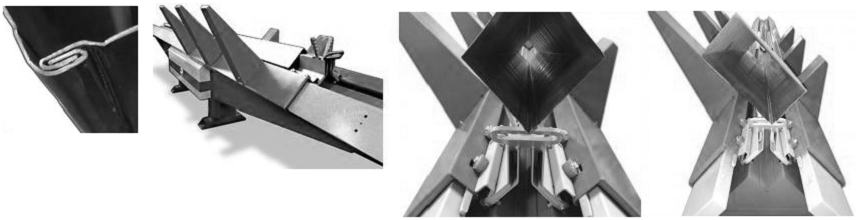

Описание принципа действия:

Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом.

После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок. Они формируют и замыкают фальц воздуховода. Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.
