Станок угловысечной гидравлический Stalex HNM-6A
Описание
Особенности угловысечного станка Stalex HNM-6A - это мощное оборудование с гидравлическим приводом ножей для вырубки углов от 30° до 140° в листовом металле толщиной до 6 мм. Станок может работать в режиме гильотины и резать листы металла шириной до 200 мм. Процесс резки происходит за счёт работы гидроцилиндра, перемещающего узел по двум направляющим колоннам.
Для настройки угла реза и глубины реза в этой модели установлены две шкалы измерения угла резки и две мерные поворотные линейки для обеих сторон.
Характеристики
| Тип привода | гидравлический |
| Изменяемый угол | 30°-140° |
| Макс. толщина листа сталь σв ≤400МПа | 6,0 мм |
| Макс. толщина листа (алюминий стандартный) | 7.0 мм |
| Макс. толщина листа (нержавеющая сталь) | 3.0 мм |
| Функция пробивки отверстий | Ø 12мм (дополнительно до Ø 40мм) |
| Рабочая зона | 200х200 мм |
| Система давления | 180 бар |
| Потребляемая мощность | 4,0 кВт |
| Общие габариты (ДхШхВ) | 1060х900х1210 мм |
| Размеры упаковки (ДхШхВ) | 1200х1050х1400 мм |
| Вес нетто/брутто | 1020 / 1100 кг |
Комплектация и особенности
В стандартную комплектацию входит функция пробивки отверстий – Ø 12мм (в зависимости от поставки, возможна комплектация пуансона других диаметров).
Так же возможно дополнительно заказать оснастку до Ø 40мм.
- Два узла (с передней части станка – функция резки; с задней части станка – функция пробивки)
- Два гидравлических прижима
- Два маховика для поворота каждой губки
- Два контейнера для отходов резки
- Уровень масла
- Два манометра на узлы резки и пробивки
Конструктивные особенности:
 | Защитный кожух, маховики для поворота каждой губки на общий угол заготовки с 30°до140°, мерная линейка на рабочем столе |
 | Узел резки, два гидравлических прижима, направляющие для упора и фиксации заготовки под углом |

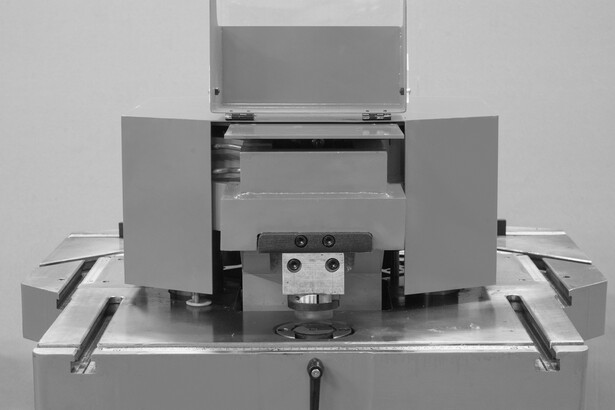

 | Защитный кожух, узел пробивки отверстий, пазы на рабочем столе для упора заготовок направляющими, мерная линейка на рабочем столе |

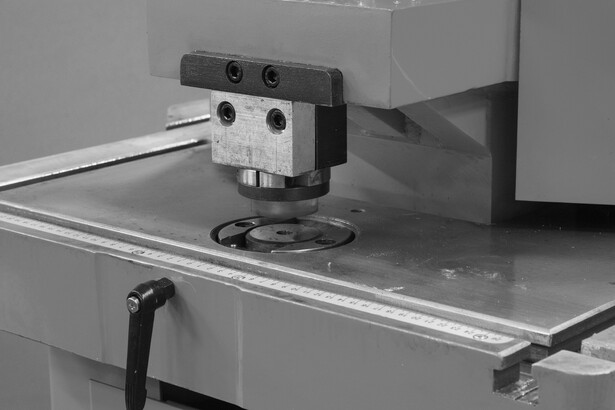

 | Узел пробивки отверстий |

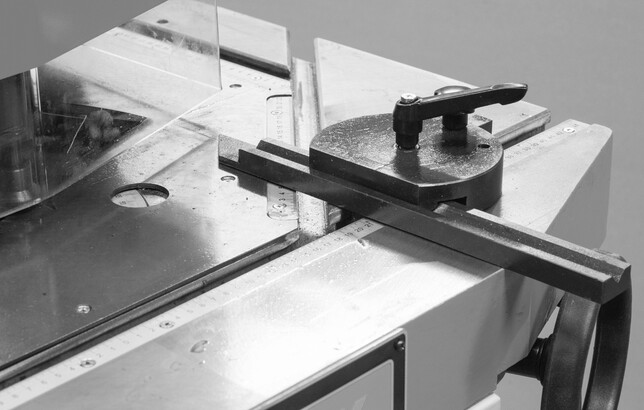

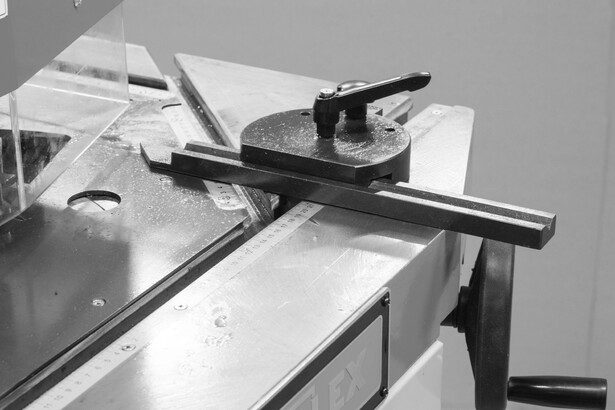

 | Направляющие для упора и фиксации заготовки под углом, мерная линейка на рабочем столе |

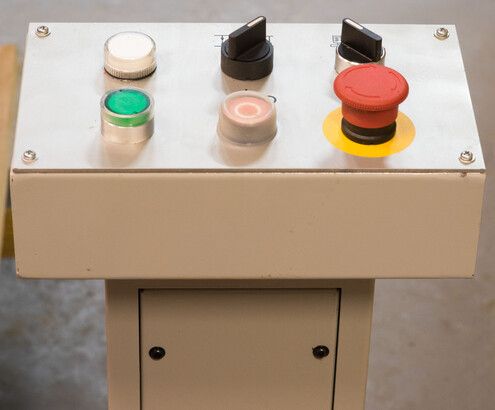

 | Пульт управления |

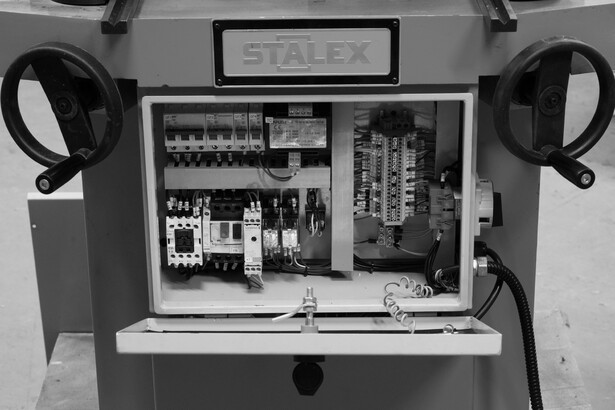

 | Маховики для поворота каждой губки на общий угол заготовки с 30°до140°, электрические компоненты |
 | Гидроцилиндр, двигатель, масленый бак |

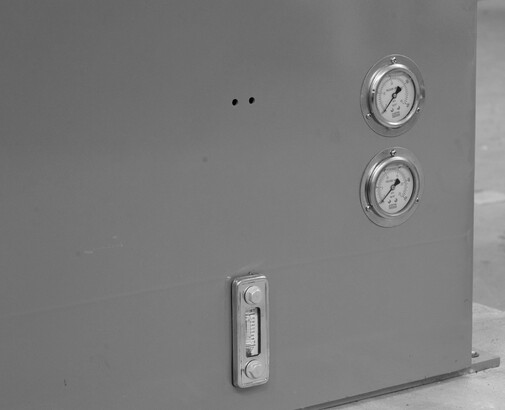

 | Два манометра на узлы резки и пробивки, уровень масла |
Доставка
Масса брутто, кг: 1 100
Габариты в упаковке ДхШхВ, мм: 1200x1050x1400
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
