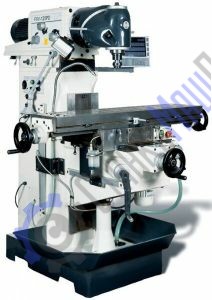

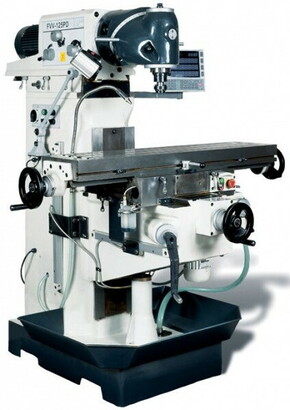

Станок универсальный фрезерный Proma FVV-125PD

Универсальный фрезерный станок FVV-125PD предназначен для проведения вертикально- и горизонтально-фрезерных операций, отдельных сверлильно-расточных операций. Это оборудование устанавливается в ремонтных и механических цехах, слесарных мастерских и других производственных площадках, работающих как в мелкосерийном цикле производства, так и в производстве изделий средней серии из стальных и цветных сплавов, чугуна, цветных металлов, пластмасс и других материалов.

Станок обладает достаточно массивной для своих размеров станиной, что обеспечивает минимальный уровень вибраций при обработке. Поворотная универсальная фрезерная голова вращается на 360 градусов, что и обеспечивает высокую универсальность станка: она позволяет работать не только осевым инструментов, но и насадными фрезами, дисковыми фрезами с применением специальных длинных горизонтально-фрезерных оправок. Органы станка расположены максимально интуитивно и эргономично. Станок оснащен универсальной цифровой индикации по трем осям, что значительно облегчает труд фрезеровщика и, как следствие, повышает его эффективность.

Уже в базовой комплектации станок оснащен системой УЦИ, системой централизованной смазки узлов станка, системой подачи СОЖ в зону обработки, поворотными тисками, цанговым патроном с набором цанг, горизонтально-фрезерной оправкой. Так же имеется возможность дополнительно доукомплектовать станок всей необходимой оснасткой: поворотными столами, делительными головками, шпиндельной оснасткой, тисками, наборами крепежной оснастки для базирования и фиксации заготовок сложной конфигурации.

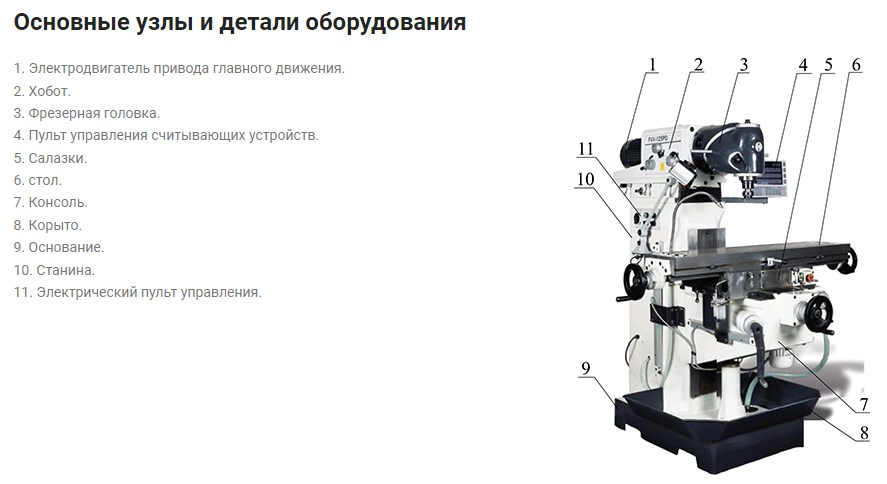

Фрезерный станок FVV-125PD состоит из следующих основных узлов: станина 10, хобот 2 со встроенной коробкой скоростей, фрезерная головка 3, электродвигатель привода главного движения 1, стол 6, основание 9 и консоль 7.

Базой станка является станина 10, жестко закрепленная к основанию 9. По вертикальным направляющим станины движется консоль 7 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении салазки 5 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 6 (подача по оси X). На нижней правой стороне салазок смонтирована коробка подач стола. Продольное и поперечное перемещение стола ручное и механическое. Вертикальное перемещение консоли только ручное.

Хобот перемещается по верхним направляющим станины вперед-назад. Фрезерная головка 3 закреплена на переднем торце хобота 2. Фрезерная головка поворачивается на 360°.

Во фрезерной головке 3 смонтирован шпиндель на шарикоподшипниках. Шпиндель оснащён конусом ISO40, в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO40. Вращательное движение шпиндель получает от электродвигателя 1 через коробку скоростей. Для установки оправки горизонтального шпинделя передняя часть фрезерной головки поворачивается на 180° и устанавливаются направляющая, оправка и серьга.

Фрезерный станок оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 4.
