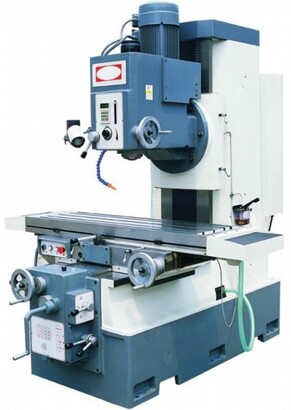

Станок универсальный фрезерный станок FH-150

Универсальный фрезерный станок FН – 150 предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FН – 150 находит широкое применение в серийном производстве и в производстве единичных крупногабаритных, тяжёлых деталей, а также в ремонтных цехах.

В данной модели установлено устройство цифрового измерения по трём осям, автоматическая вертикальная подача стола в трёх направлениях, рабочее освещение и система охлаждения СОЖ. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

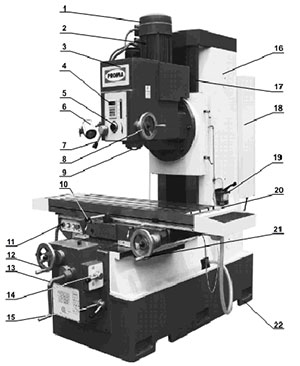

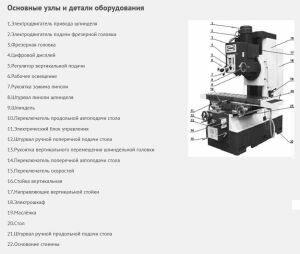

Основные узлы и детали оборудования

1.Электродвигатель привода шпинделя
2.Электродвигатель подачи фрезерной головки
3.Фрезерная головка
4.Цифровой дисплей
5.Регулятор вертикальной подачи
6.Рабочее освещение
7.Рукоятка зажима пиноли
8.Штурвал пиноли шпинделя
9.Шпиндель
10.Переключатель продольной автоподачи стола
11.Электрический блок управления
12.Штурвал ручной поперечной подачи стола
13.Рукоятка вертикального перемещения шпиндельной головки
14.Переключатель поперечной автоподачи стола
15.Переключатель скоростей
16.Стойка вертикальная
17.Направляющие вертикальной стойки
18.Электрошкаф
19.Маслёнка
20.Стол
21.Штурвал ручной продольной подачи стола
22.Основание станины
