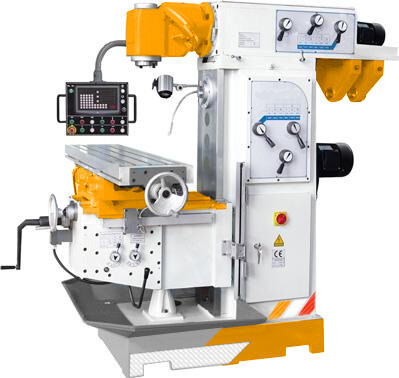

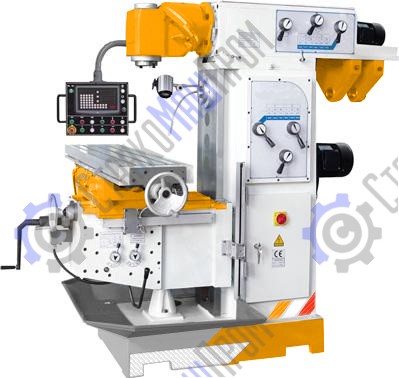

Станок универсальный фрезерный Visprom FVV-200

Станок универсальный FVV-200 предназначен для фрезерования концевыми и дисковыми фрезами деталей из металлов и других пластичных материалов. Станок производит обработку горизонтальных, вертикальных, наклонных поверхностей. Допускает обработку отверстий (сверление, нарезание резьбы) при помощи осевого режущего инструмента, в пределах технических возможностей станка.

Универсальность станка обеспечивается применением сменных узлов на горизонтальном шпинделе: фрезерной головки с вертикальным шпинделем и серьги для дискового фрезерования.

Для возможности выбора оптимального режима обработки, станок оснащен двумя переналаживаемыми независимыми зубчатыми коробками скоростей для вертикального и горизонтального фрезерования и коробкой настройки подач. Диапазон скоростей вращения шпинделя позволяет подбирать режимы резания, например, как для чистового пальцевого фрезерования и сверления, так и для дискового фрезерования и нарезания резьбы. Настройка частоты вращения шпинделя производиться при помощи подбора положений ручек переключения коробки скоростей. Предусмотрено 18 вариантов скоростей для горизонтального шпинделя и 9 для вертикального. В шпиндель фрезерной головки можно устанавливать оснастку и инструмент с инструментальным конусом 7:24/50 (ISO50) DIN2080.

Для обработки наклонных поверхностей на станке предусмотрена возможность устанавливать (вращать) фрезерную головку под любым углом. Рабочие подачи в горизонтальной и вертикальной плоскости можно производить при помощи механической коробки подач и вручную. При выставлении заготовки на столе предусмотрено вертикальное ускоренное или ручное перемещение стола.Перемещение стола при помощи ручек-маховиков производится вручную, по лимбу, с точностью до 0,02 мм. Высокая точность обработки поверхностей (класс точности станка - Н) достигается за счет применения чугунных литых деталей, обеспечивающих жесткость соединений станка, конструкции направляющих стола в форме «ласточкин хвост» и подшипников повышенной точности в шпинделе станка. Зона резания защищена прозрачным экраном, имеет принудительную подачу СОЖ и дополнительное освещение. Рекомендуется применять универсальный фрезерный станок FVV-200 в условиях единичного производства, в ремонтных цехах и мастерских.

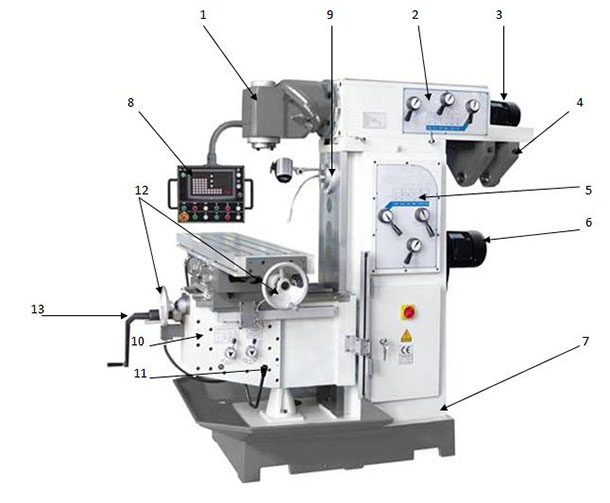

1. Фрезерная головка
2. Коробка скоростей вертикального шпинделя
3. Электродвигатель
4. Серьга для горизонтального шпинделя
5. Коробка скоростей горизонтального шпинделя
6. Электродвигатель
7. Основание
8. Панель управления
9. Горизонтальный шпиндель
10. Коробка подач
11. Включатель ускоренной подачи
12. Штурвалы поперечного и продольного перемещения стола
13. Рукоятка вертикального перемещения консоли

Корпусные детали станка, стол и основание изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Оба привода фрезерного станка обеспечиваются асинхронными двигателями, которые соединёны с коробкой передач. Фрезерная головка сконструирована так, что может наклоняться вправо и влево для работы шпинделя под углом. Консоль фрезерного станка, составной частью которой является крестообразный подвижный стол, установлена на основании. Продольная и поперечная подача стола осуществляется как вручную, с помощью штурвалов, так и механически. То же самое можно сказать и о вертикальной подаче консоли.

Особенности станка:

• Возможность использовать операции горизонтального фрезерования;
• Система механической подачи по трем осям;
• Система охлаждения СОЖ;
• Контролируемые цифровые линейки;
• Освещение рабочей зоны;
• Защитный экран.
• Станок обеспечивает точную подачу сверла и регулировку скоростей.
