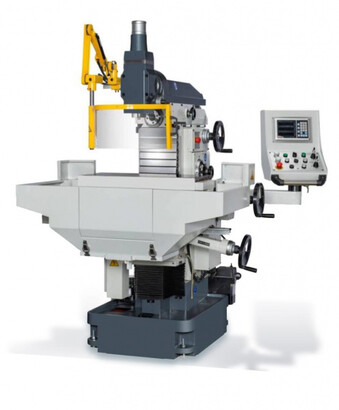

Описание

Особенности станка:

Управление подачей по осям X / Y / Z осуществляется через мотор-редуктор (радио 1: 7.5) и инвертор.
Направляющие закалены и точно отшлифованы.
Т-образный паз вертикального стола соответствует стандарту 14H7 с закаленной и шлифованной поверхностью, поэтому заказчик может легко установить фрезерные тиски для точной резки.
Фрезерная головка может наклоняться на 90 градусов по правой и левой стороне.
Ход шпинделя составляет 120 мм для перемещения рукоятки, расположенной с правой стороны головки шпинделя.
VM-320V/340V= Оси X, Y, Z - это ласточкин хвост.
Оси X, Y, Z передаются с помощью точного шарикового винта.
Панель управления с рычагом радиального типа, который будет удобнее для оператора работать на машине справа..
Джойстик для осей X / Y и Z.
Может быть установлен с гидравлическим зажимным комплектом (DIN69871) и пневматической системой шпинделя, системой DRO и автоматической системой смазки в качестве опции.

Характеристики

Размер рабочего стола, мм	750x320
Размер вертикального рабочего стола, мм	830х220
Максимальная нагрузка на стол, кг	285
Максимальное перемещение стола по оси X, мм	400 /360 (ручн./авт.)
Максимальное перемещение стола по оси Y, мм	200/ 185 (ручн./авт.)
Максимальное перемещение головы по оси Z, мм	360 / 340 (ручн./авт.)
Скорость подачи/перемещения по X, мм/мин	8 – 650
Скорость подачи/перемещения по Y, мм/мин	8 – 650
Скорость подачи/перемещения по Z, мм/мин	450
Быстрый ход по оси Х, мм/мин	1000
Быстрый ход по оси Y, мм/мин	1000
Быстрый ход по оси Z, мм/мин	600
Количество пазов, штук	5 / 2 (гор./верт.)
Габариты (ДхШхВ), мм	1180 x 1250 x 1780
Вес (нетто), кг	1380
Вес (брутто), кг	1460

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Стандартная комплектация:

Полностью электрическая коробка в сборе.
Джойстик для осей X / Y и Z.
Редукторный двигатель с редуктором (передаточное число 1: 7,5) для каждого перемещения осей X / Y / Z (с приводом INVERTER)
Прецизионные ходовые винты по оси X, Y, Z.
Зубчатая передача для скорости шпинделя (Тайвань сделал).
Выключатель E-Stop на правой стороне колонны.
Тормозная система и натяжение сиденья предварительно нагружены по оси Z.
3 штуки редукционных муфт (МТ-1, МТ-2, МТ-3)
ISO40 для вертикального / горизонтального шпинделя.
Опорный кронштейн для Hor. Фрезерование с 1 шт. Более длинный инструмент Φ27 мм.
светодиодная рабочая лампа.
Ручная система смазки.
Ручки безопасности на оси X / Y / Z.
Система охлаждения с поддоном для стружки.
Телескопическая пылезащитная крышка для осей X и Z.
Защита шпинделя с блокировочным выключателем.
Выравнивающий блок и болты.
Набор инструмента в коробке для установки станка.
Руководство и список деталей на английском языке.

Дополнительная комплектация:

Поворотный стол (ST-3)
Гидравлический зажимной комплект (DIN40 / DIN69871)
LSG-400D Защитная крышка для защиты горизонтального / вертикального шпинделя.
G1 Тип сборки крышки стола
Устройство защиты стола типа G2 (с дверным выключателем CE)
Лицензия TUV-CE с информацией о компании.
Система DRO (SINO / EASSON / FAGOR / MITUTOYO / HEIDENHAIN)
Длинные режущие инструменты для горизонтального фрезерования (Φ16, Φ22, Φ32 мм
каждый)
Система смазки с одной заслонкой.
SIEMENS (CE) переключатели внутри шкафа управления.
Телескопическая крышка из нержавеющей стали для верхней части оси Z.
Движение ручки хорошего качества для осей X / Y / Z.
Система пневматического дышла (ISO40 / M16) для вертикальной головки шпинделя.
Редуктор переменной скорости для вертикальной / горизонтальной скорости шпинделя на VM-600V (48-3800 об / мин)
Цанговый патрон с 7 цангами (Ø 6, 8, 10, 12, 16, 20, 25 мм)
