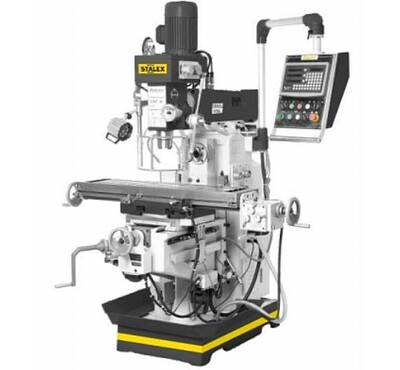

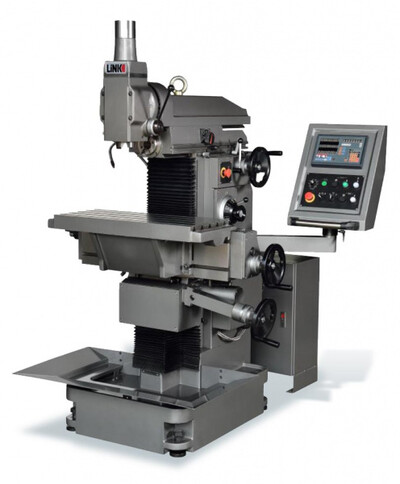

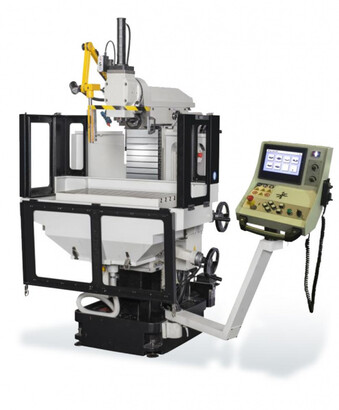

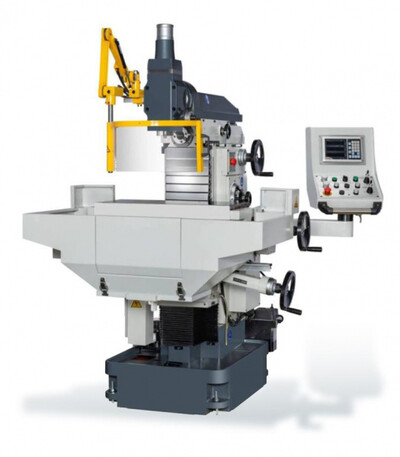

Описание

Особенности станка:

Простое управление для функции фрезерного станка одним касанием пальцев.
Функции для фрезерного станка включены:

- Карманный фрезерный полигон
- Босс Полигон Фрезерование
- Поверхностное фрезерование
- Фрезерные канавки
- Бурение
- Скучно
-Измерение детали

Управляйте осью X / Y / Z в режиме автоматической подачи через серводвигатель переменного тока и драйвер.
Направляющие закалены и точно отшлифованы.
Т-образный паз вертикального стола соответствует стандарту 14H7 с закаленной и шлифованной поверхностью, поэтому заказчик может легко установить фрезерные тиски для точной резки.
Фрезерная головка может наклоняться на 90 градусов по правой и левой стороне.
Ход шпинделя составляет 120 мм для перемещения рукоятки, расположенной с правой стороны головки шпинделя.
UM-340EZ= Оси X, Y, Z - это ласточкин хвост.
Оси X, Y, Z передаются с помощью прецизионного шарикового винта (класс C3).
Панель управления с рычагом радиального типа, который будет удобнее для оператора работать на машине справа.
Автоматическая система смазки входит в стандартную комплектацию.
Колесо MPG для осей X / Y / Z является стандартным.
Гидравлический зажимной комплект (DIN69871) на вертикальном шпинделе является стандартным.

Характеристики

Размер рабочего стола, мм	800x400
Размер вертикального рабочего стола, мм	830х220
Максимальная нагрузка на стол, кг	285
Максимальное перемещение стола по оси X, мм	400/360 (ручн./авт.)
Максимальное перемещение стола по оси Y, мм	300/280 (ручн./авт.)
Максимальное перемещение головы по оси Z, мм	380/365 (ручн./авт.)
Скорость подачи/перемещения по X, мм/мин	8 – 650
Скорость подачи/перемещения по Y, мм/мин	8 – 650
Скорость подачи/перемещения по Z, мм/мин	8 – 650
Быстрый ход по оси Х, мм/мин	1200
Быстрый ход по оси Y, мм/мин	1200
Быстрый ход по оси Z, мм/мин	1200
Количество пазов, штук	6 / 2 (гор./верт.)
Габариты (ДхШхВ), мм	1200 x 1460 x 1950
Вес (нетто), кг	1560
Вес (брутто), кг	1660

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Стандартная комплектация:

Полностью система управления EZ и сенсорная панель в сборе.
MPG Электронное колесо для осей X / Y / Z.
Серводвигатель переменного тока для каждого движения оси X / Y / Z (с сервоприводом)
Прецизионный шариковый винт (класс C3) для осей X / Y / Z.
Зубчатая передача для скорости шпинделя (Тайвань сделал).
Выключатель E-Stop на правой стороне колонны.
Тормозная система и натяжение сиденья предварительно нагружены по оси Z.
3 штуки редукционных муфт (МТ-1, МТ-2, МТ-3)
Цанговый патрон с 7 цангами (Ø 6, 8, 10, 12, 16, 20, 25 мм)
Привод (ISO40) для вертикального / горизонтального шпинделя.
Опорный кронштейн для Hor. Фрезерование с 1 шт. Более длинный инструмент Φ27 мм.
светодиодная рабочая лампа.
Автоматическая система смазки.
Ручки безопасности на оси X / Y / Z.
Система охлаждения с поддоном для стружки.
Телескопическая пылезащитная крышка для осей X и Z.
Защита шпинделя с блокировочным выключателем.
Выравнивающий блок и болты.
Набор инструмента в коробке для установки станка.
Руководство и список деталей на английском языке.

Дополнительная комплектация:

Поворотный стол (ST-3)
Гидравлический зажимной комплект (DIN40 / DIN69871)
LSG-400D Защитная крышка для защиты горизонтального / вертикального шпинделя
G1 Тип сборки крышки стола.
Устройство защиты стола типа G2 (с дверным выключателем CE)
Лицензия TUV-CE с информацией о компании.
Длинные режущие инструменты для горизонтального фрезерования (Φ16, Φ22, Φ32 мм каждый)
SIEMENS (CE) переключатели внутри шкафа управления
Телескопическая крышка из нержавеющей стали для верхней части оси Z.
Движение ручки хорошего качества для осей X / Y / Z.
