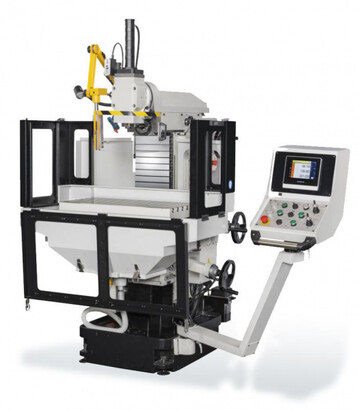

Описание

Особенности станка:

В режиме автоматической подачи используйте серводвигатель и привод для перемещения вдоль оси X / Y / Z.
Направляющие закалены и точно отшлифованы.
Т-образный паз вертикального стола соответствует стандарту 14H7 с закаленной и шлифованной поверхностью, поэтому заказчик может легко установить фрезерные тиски для точной резки.
Фрезерная головка может наклоняться на 90 градусов по правой и левой стороне.
Ход шпинделя составляет 120 мм для перемещения рукоятки, расположенной с правой стороны головки шпинделя.
VM-320S/340S= Оси X, Y, Z - это ласточкин хвост.
Оси X, Y, Z передаются с помощью точного шарикового винта.
Панель управления с рычагом радиального типа, который будет удобнее для оператора работать на машине справа.
Джойстик для осей X / Y и Z.
Мы поставляем маховик MPG для осей X / Y / Z в качестве опции.
Может быть установлен с гидравлическим зажимным комплектом (DIN69871) и пневматической системой шпинделя, системой DRO и автоматической системой смазки в качестве опции.

Характеристики

Размер рабочего стола, мм	800x400
Размер вертикального рабочего стола, мм	830х220
Максимальная нагрузка на стол, кг	285
Максимальное перемещение стола по оси X, мм	400/360 (ручн./авт.)
Максимальное перемещение стола по оси Y, мм	300/280 (ручн./авт.)
Максимальное перемещение головы по оси Z, мм	380/365 (ручн./авт.)
Скорость подачи/перемещения по X, мм/мин	8 – 650
Скорость подачи/перемещения по Y, мм/мин	8 – 650
Скорость подачи/перемещения по Z, мм/мин	8 – 650
Быстрый ход по оси Х, мм/мин	1200
Быстрый ход по оси Y, мм/мин	1200
Быстрый ход по оси Z, мм/мин	1200
Количество пазов, штук	6 / 2 (гор./верт.)
Габариты (ДхШхВ), мм	1200 x 1460 x 1920
Вес (нетто), кг	1550
Вес (брутто), кг	1650

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Стандартная комплектация:

Полностью электрическая коробка в сборе.
Джойстик для осей X / Y и Z.
Серводвигатель переменного тока для каждого движения оси X / Y / Z (с сервоприводом)
Прецизионные ходовые винты по оси X, Y, Z.
Зубчатая передача для скорости шпинделя (Тайвань сделал).
Выключатель E-Stop на правой стороне колонны.
Тормозная система и натяжение сиденья предварительно нагружены по оси Z.
3 штуки редукционных муфт (МТ-1, МТ-2, МТ-3)
Привод (ISO40) для вертикального / горизонтального шпинделя.
Опорный кронштейн для Hor. Фрезерование с 1 шт. Более длинный инструмент Φ27 мм.
Светодиодная рабочая лампа.
Ручная система смазки.
Ручки безопасности на оси X / Y / Z.
Система охлаждения с поддоном для стружки.
Телескопическая пылезащитная крышка для осей X и Z.
Защита шпинделя с блокировочным выключателем.
Выравнивающий блок и болты.
Набор инструмента в коробке для установки станка.
Руководство и список деталей на английском языке.

Дополнительная комплектация:

Лицензия TUV-CE с информацией о компании.
Система DRO (SINO / EASSON / FAGOR / MITUTOYO / HEIDENHAIN)
Длинные режущие инструменты для горизонтального фрезерования (Φ16, Φ22, Φ32 мм каждый)
Система смазки с одной заслонкой.
SIEMENS (CE) переключатели внутри шкафа управления.
Телескопическая крышка из нержавеющей стали для верхней части оси Z.
Движение ручки хорошего качества для осей X / Y / Z.
Цанговый патрон с 7 цангами (Ø 6, 8, 10, 12, 16, 20, 25 мм)
Система пневматического привода(ISO40 / M16) для вертикальной головки шпинделя.
MPG Электронное колесо для осей X / Y / Z.
