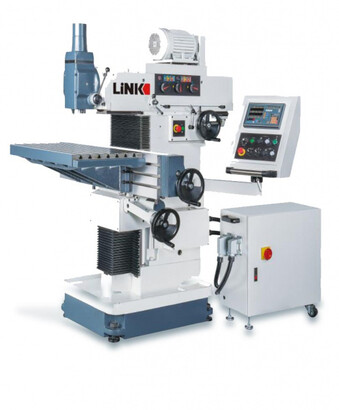

Описание

Особенности станка:

Механическая подача сцепления по осям X / Y / Z с приводом от инвертора.
Направляющие закалены и точно отшлифованы.
Т-образный паз вертикального стола соответствует стандарту 14H7 с закаленной и шлифованной поверхностью, поэтому заказчик может легко установить фрезерные тиски для точной резки.
Основание машины, колонна и стол изготовлены из чугуна конструкции MEEHANITE.
Тормозная система по оси Z.
Фрезерная головка может наклоняться на 90 градусов по правой и левой стороне.
Ход шпинделя составляет 120 мм для перемещения рукоятки, расположенной с правой стороны головки шпинделя.
VM-600F= Ось X, Y - это ласточкин хвост, Z - квадратная.
Оси X, Y передаются с помощью точного шарикового винта.
(Шариковый винт оси Z в качестве опции)
Панель управления с рычагом радиального типа, который будет удобнее для оператора работать на машине справа.
Мы можем установить коробку VS Geared для VM-600F в качестве опции. (48-3800rpm)
Может быть установлен с гидравлическим зажимным комплектом (DIN69871) и пневматической системой шпинделя, системой DRO и автоматической системой смазки в качестве опции.

Характеристики

Размер рабочего стола, мм	900x500
Размер вертикального рабочего стола, мм	1200х250
Максимальная нагрузка на стол, кг	360
Максимальное перемещение стола по оси X, мм	600 /580 (ручн./авт.)
Максимальное перемещение стола по оси Y, мм	480 /460 (ручн./авт.)
Максимальное перемещение головы по оси Z, мм	360 /345 (ручн./авт.)
Скорость подачи/перемещения по X, мм/мин	10 – 450
Скорость подачи/перемещения по Y, мм/мин	10 – 450
Скорость подачи/перемещения по Z, мм/мин	10 – 450
Быстрый ход по оси Х, мм/мин	700
Быстрый ход по оси Y, мм/мин	700
Быстрый ход по оси Z, мм/мин	700
Количество пазов, штук	7 / 3 (гор./верт.)
Габариты (ДхШхВ), мм	1500 x 1800 x 1950
Вес (нетто), кг	1820
Вес (брутто), кг	1920

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Стандартная комплектация:

Полностью электрическая коробка в сборе.
Механическая подача сцепления по осям X / Y / Z с приводом от инвертора.
Прецизионные ходовые винты по оси X, Y.
Зубчатая передача для скорости шпинделя
Выключатель E-Stop на правой стороне колонны.
3 штуки редукционных муфт (МТ-1, МТ-2, МТ-3)
Шпиндель (ISO40) для вертикального / горизонтального шпинделя.
Опорный кронштейн для Hor. Фрезерование с 1 шт. Более длинный инструмент Φ27 мм.
Светодиодная рабочая лампа.
Ручная система смазки.
Ручки безопасности на оси X / Y / Z.
Система охлаждения с поддоном для стружки.
Телескопическая пылезащитная крышка для осей X и Z.
Защита шпинделя с блокировочным выключателем.
Выравнивающий блок и болты.
Набор инструмента в коробке для установки станка.
Руководство и список деталей на английском языке

Дополнительная комплектация:

Поворотный стол (ST-3)
Гидравлический зажимной комплект (DIN40 / DIN69871)
LSG-400D Защитная крышка для защиты горизонтального / вертикального шпинделя.
G1 Тип сборки крышки стола
Устройство защиты стола типа G2 (с дверным выключателем CE)
Лицензия TUV-CE с информацией о компании.
Система DRO (SINO / EASSON / FAGOR / MITUTOYO / HEIDENHAIN)
Длинные режущие инструменты для горизонтального фрезерования (Φ16, Φ22, Φ32 мм каждый)
Система смазки с одной заслонкой.
SIEMENS (CE) переключатели внутри шкафа управления.
Телескопическая крышка из нержавеющей стали для верхней части оси Z.
Движение ручки хорошего качества для осей X / Y / Z.
Система пневматического шпинделя (ISO40 / M16) для вертикальной головки шпинделя.
Редуктор переменной скорости для вертикальной / горизонтальной скорости шпинделя на VM-600F (48-3800 об / мин)
Цанговый патрон с 7 цангами (Ø 6, 8, 10, 12, 16, 20, 25 мм)
