Описание

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

Особенности станка:

Вальцы с тремя ассиметричными валами
Валы изготовлены из высокопрочной стали, закаленные и полированные
Валы станка закалены и имеют твёрдость до 45 HRC
Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя

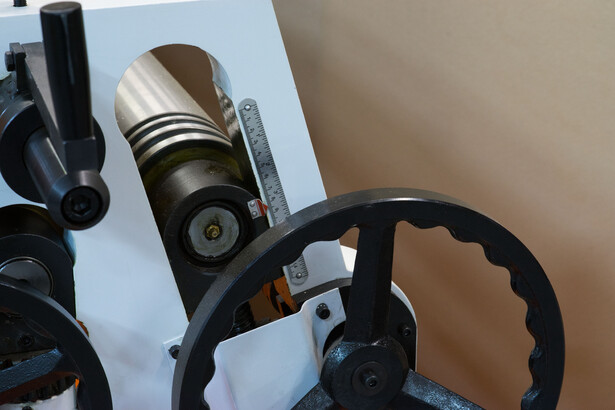

Регулируемые нижние валы

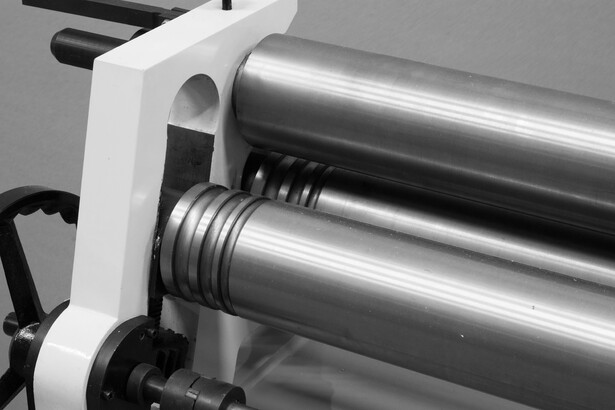

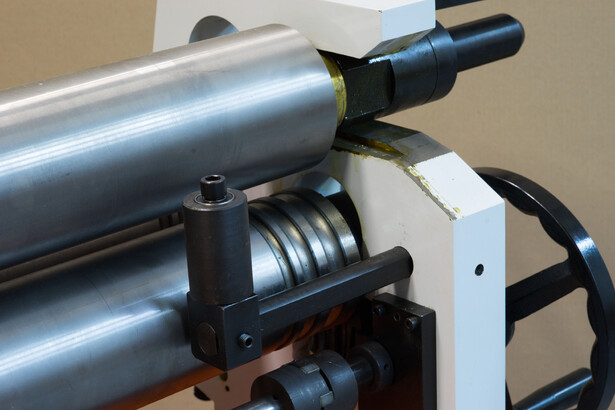

Канавки для гибки прутка (Ø 8мм; Ø 10мм; Ø 15мм;)

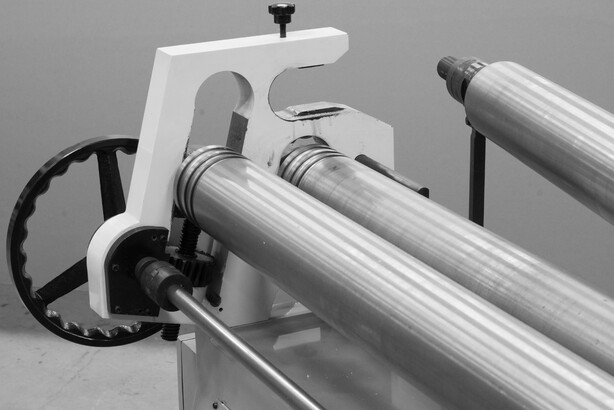

Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
Возможность гибки на конус
Выносная педаль с кнопкой аварийной остановки
Верхний вал вращается в обе стороны
Поставляется с функцией конусной гибки
Набор инструмента в стандартной комплектации

Характеристики

Рабочая длина, мм	1550
Макс. толщина вальцовки, мм (низкоуглеродистая сталь, σs ≤245 МПа)	3.5
Диаметр вала, мм	120
Мин. Ø обечайки, мм	130
Твердость валов	до 45 HRC
Мощность двигателя, кВт	2.2
Скорость вращения валов, об/мин	6.4
Габариты, мм	2220х760х1270
Масса нетто/брутто, кг	790/890

Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более макс. толщины вальцовки (мм).
Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5 мм - составит не менее 150 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 2,0 мм – максимально возможный мин. Ø обечайки может составлять 160 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация:

Станок в сборе
Выносной пульт управления
Инструкция

Конструктивные особенности:

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

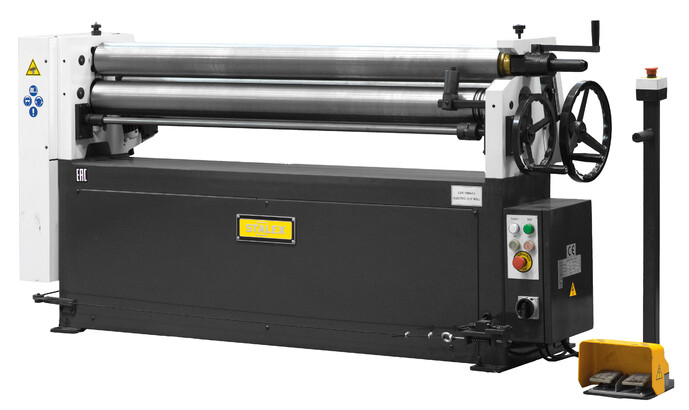

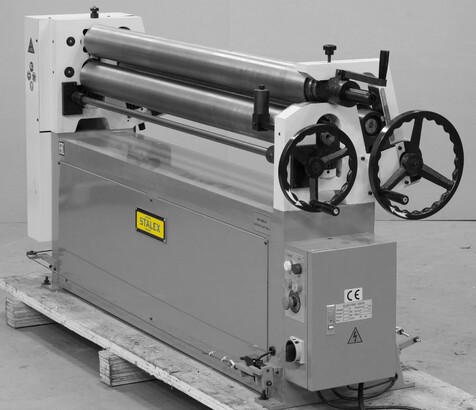

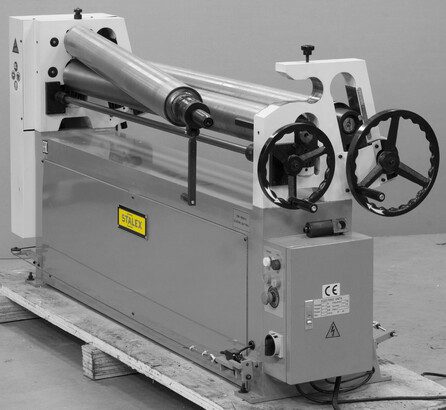

Станок вальцовочный электромеханический Stalex ESR-1550x3.5 (рис.1)

Доставка

Параметры груза
Масса брутто, кг: 890
Габариты в упаковке ДхШхВ, мм: 2220x760x1270

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

Станок вальцовочный электромеханический Stalex ESR-1550x3.5
