Описание

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий.

Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

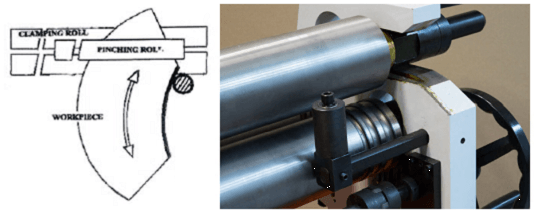

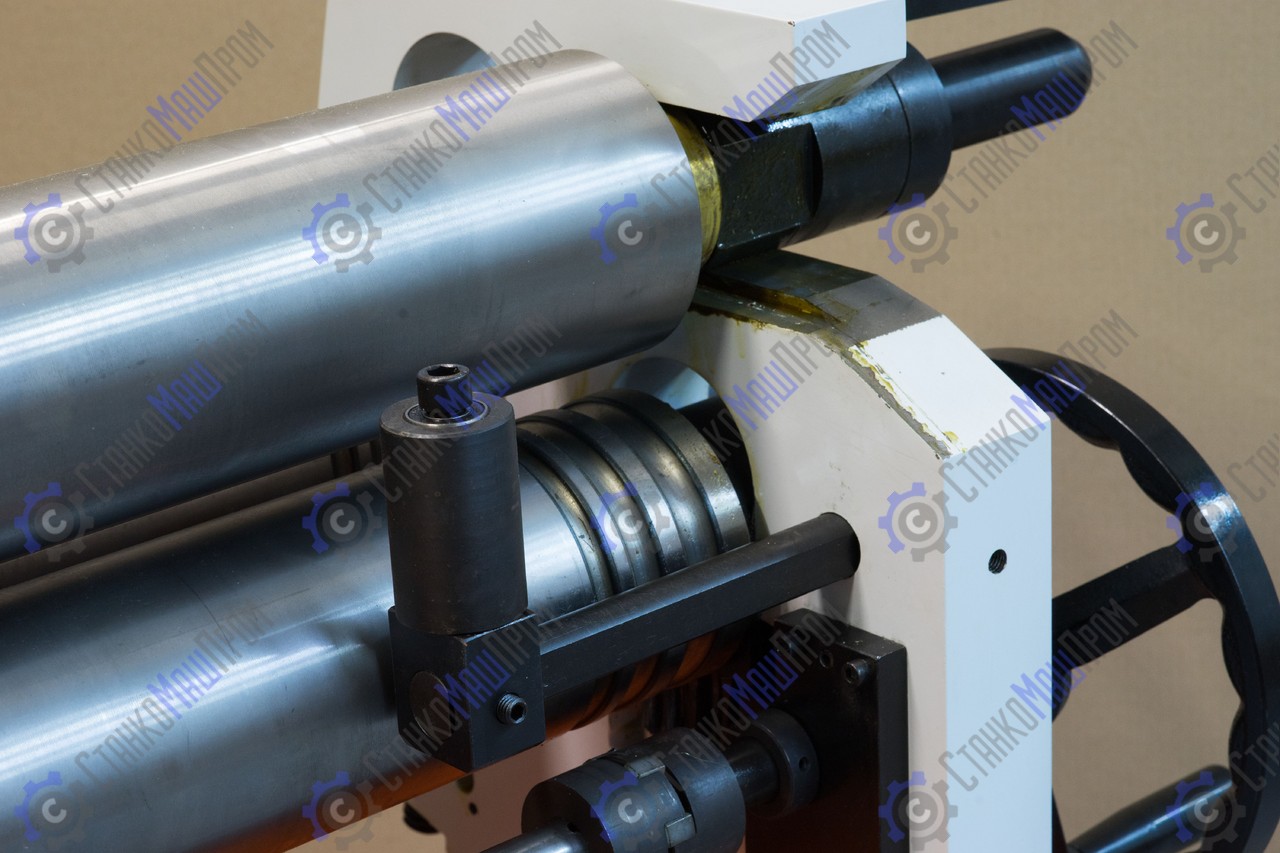

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

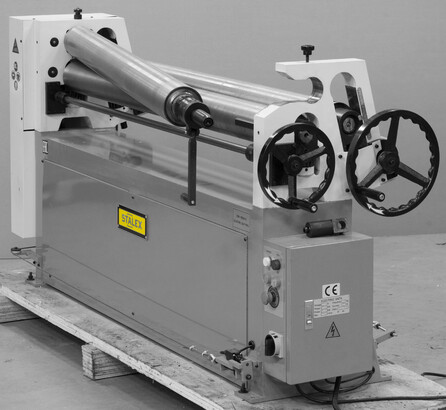

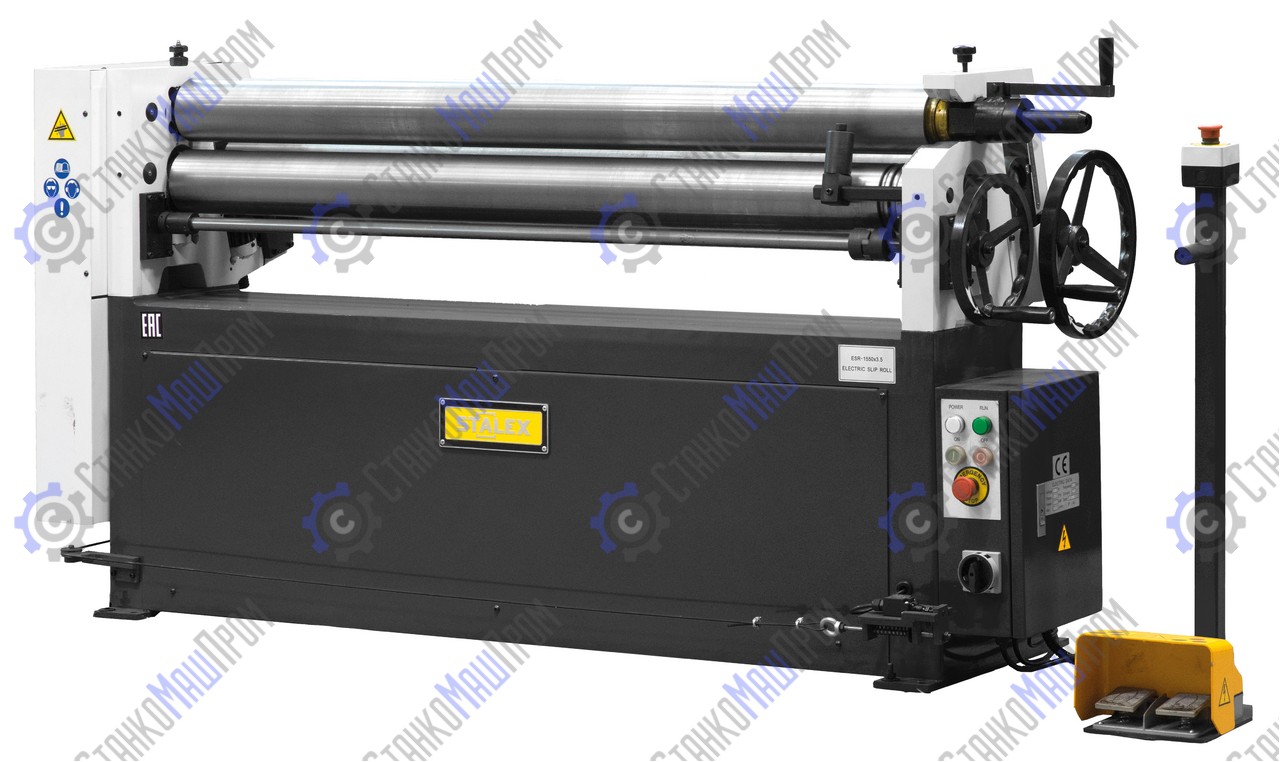

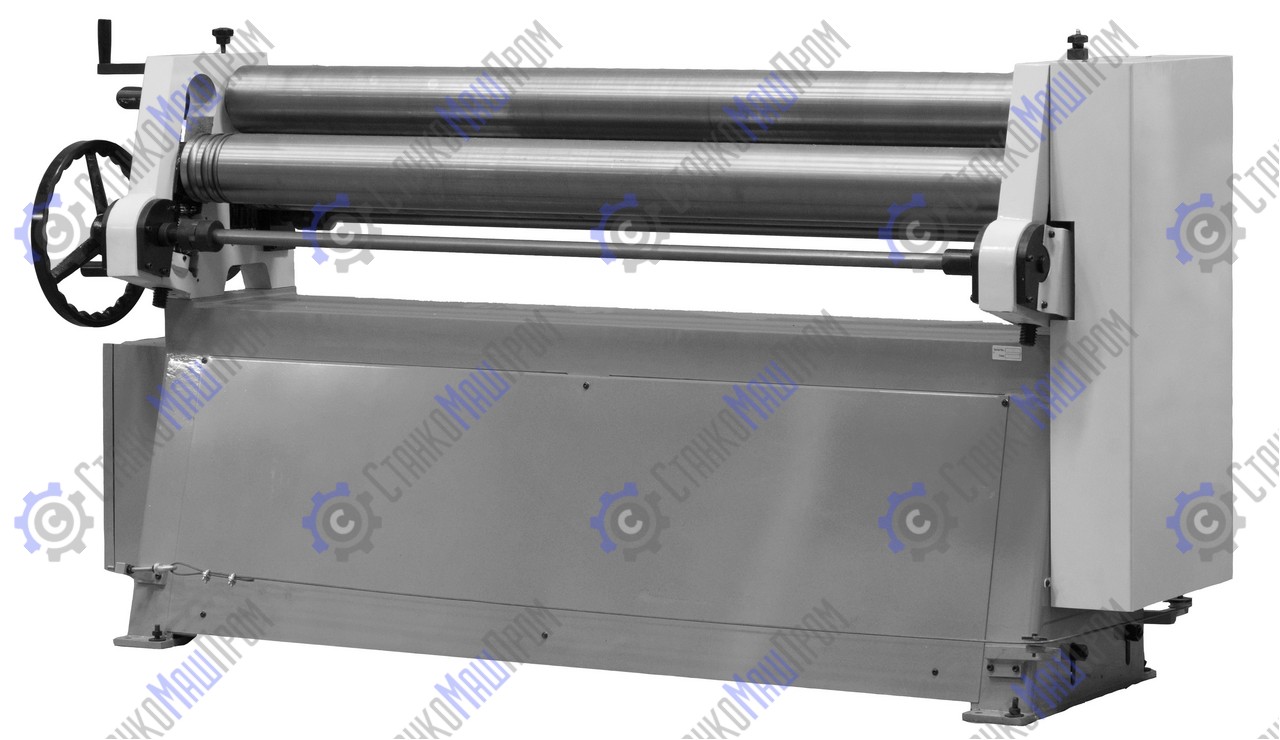

Станок вальцовочный электромеханический Stalex ESR-2070x3.5 (рис.1)

Особенности станка:

Вальцы с тремя ассиметричными валами
Валы изготовлены из высокопрочной стали, закаленные и полированные
Валы станка закалены и имеют твёрдость до 45 HRC
Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
Регулируемые нижние валы

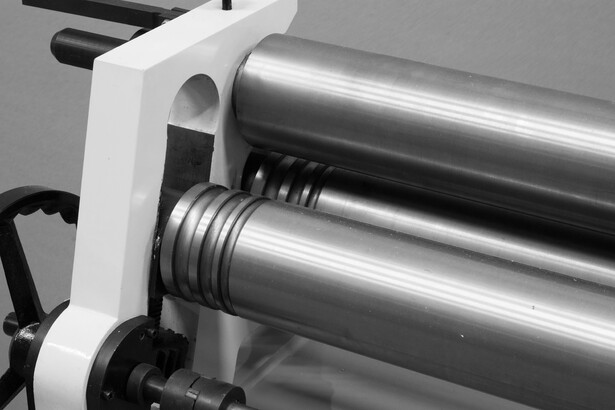

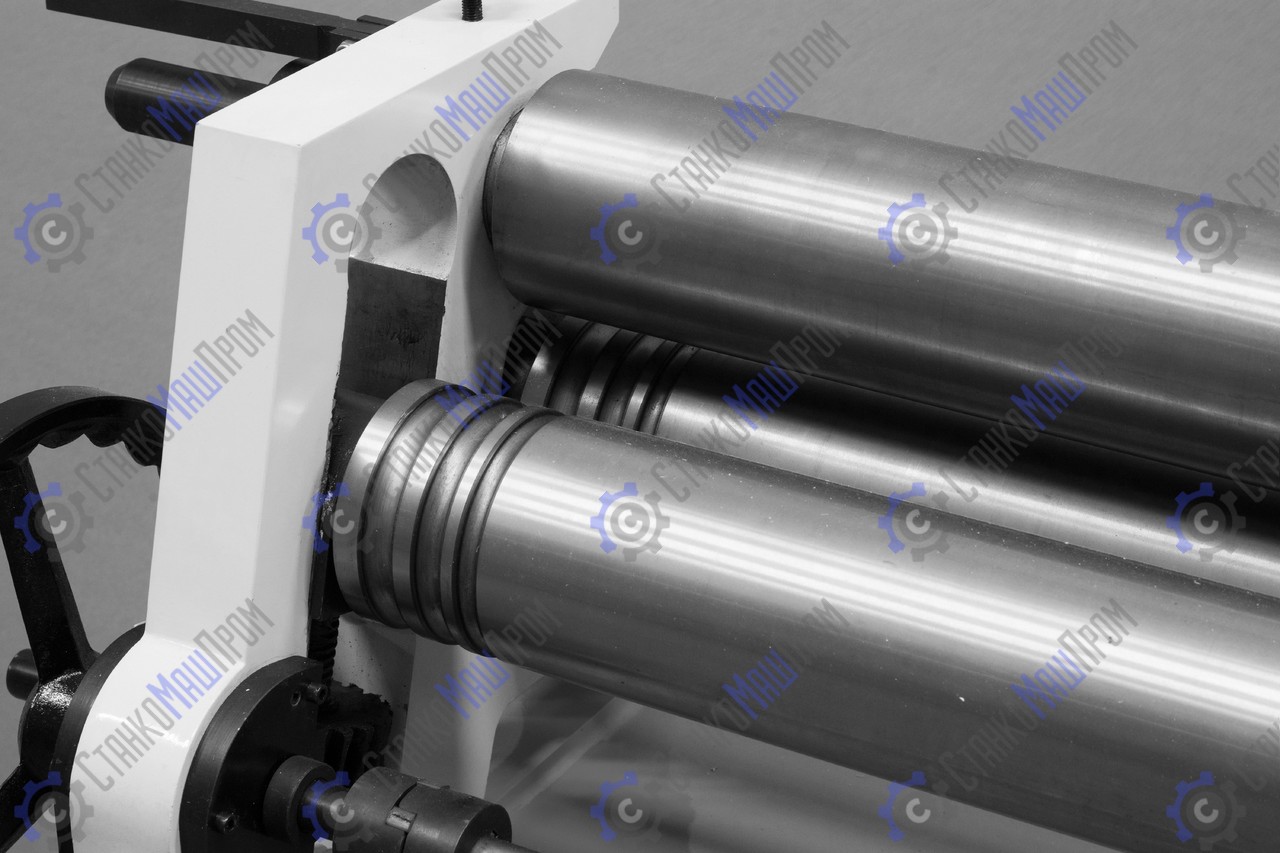

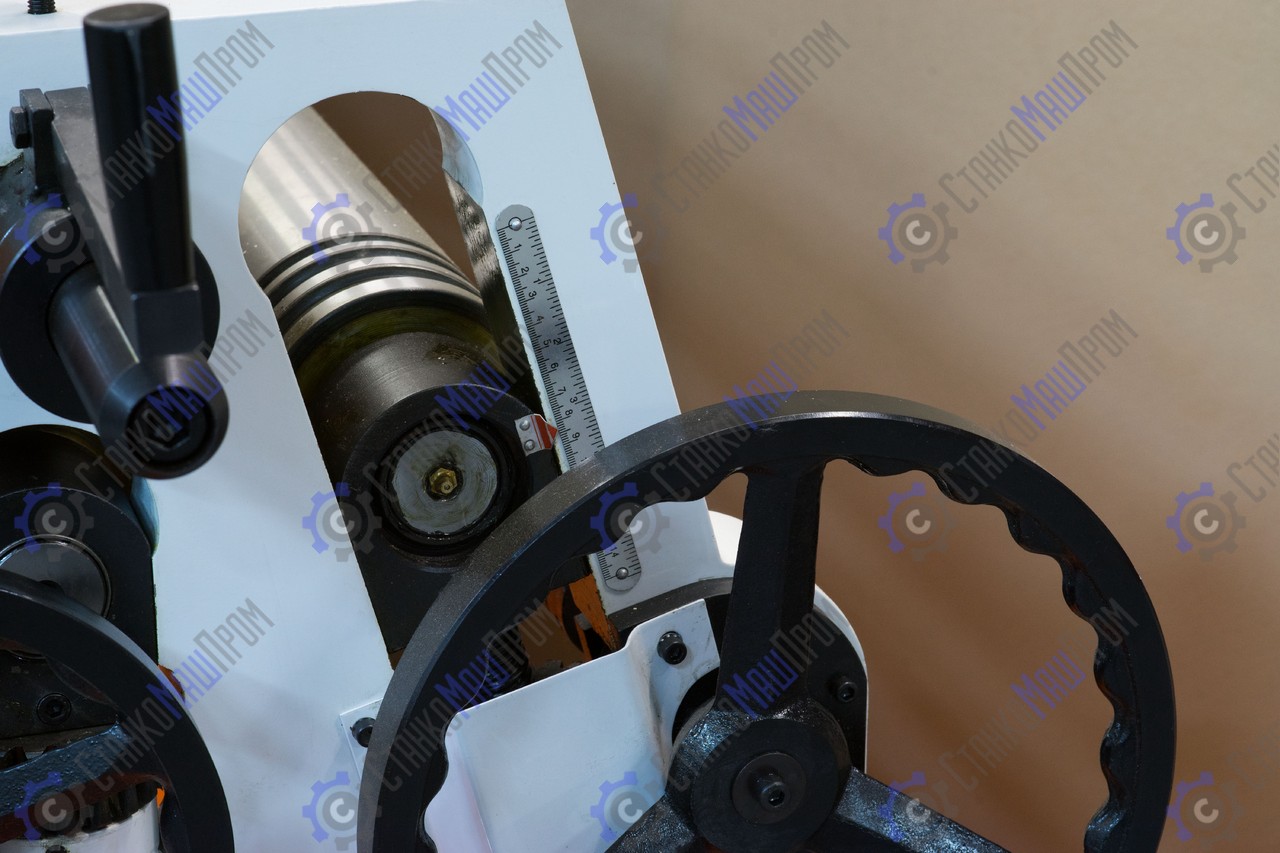

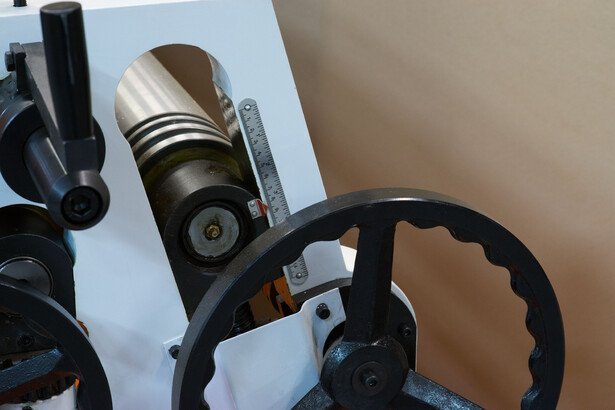

Канавки для гибки прутка

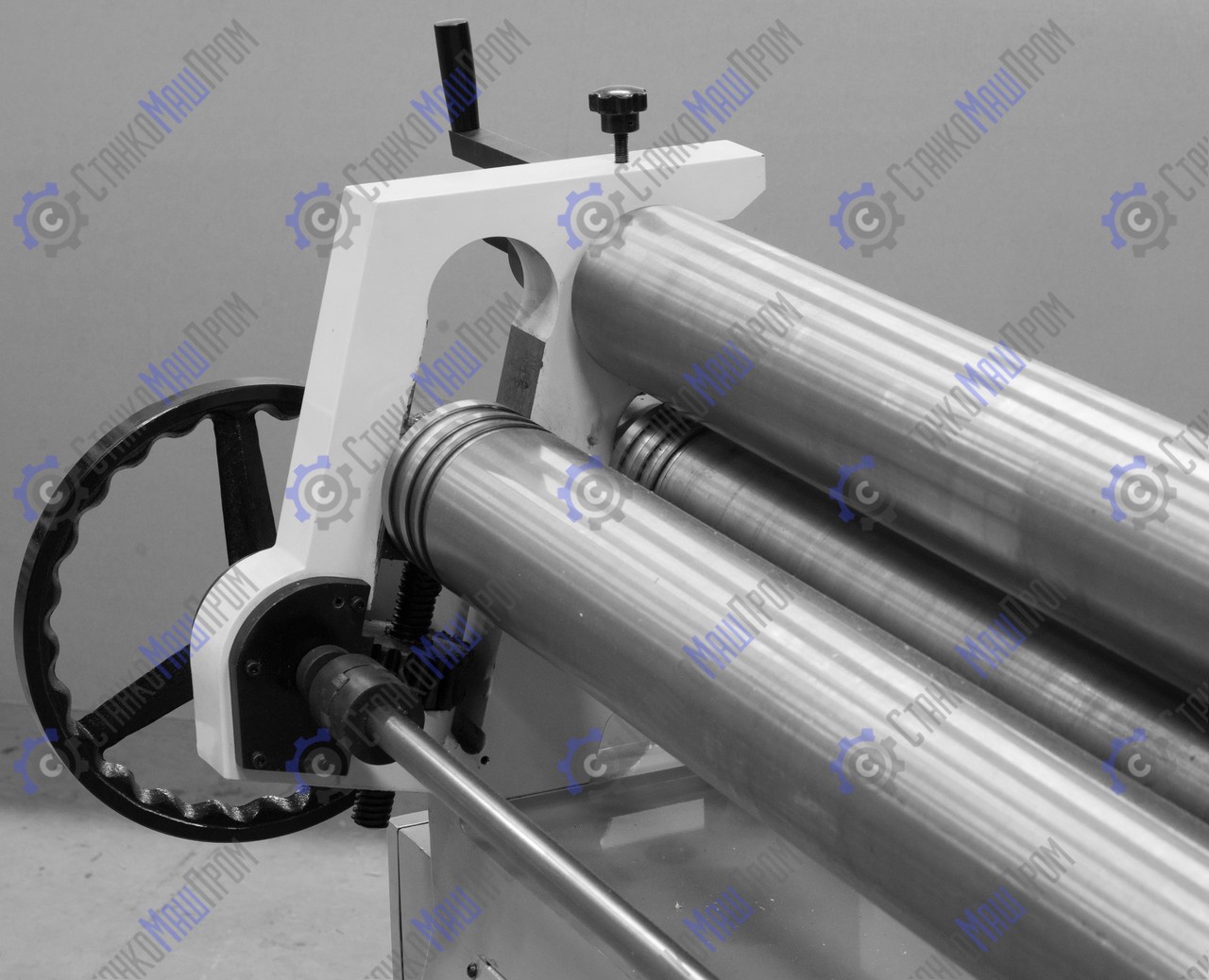

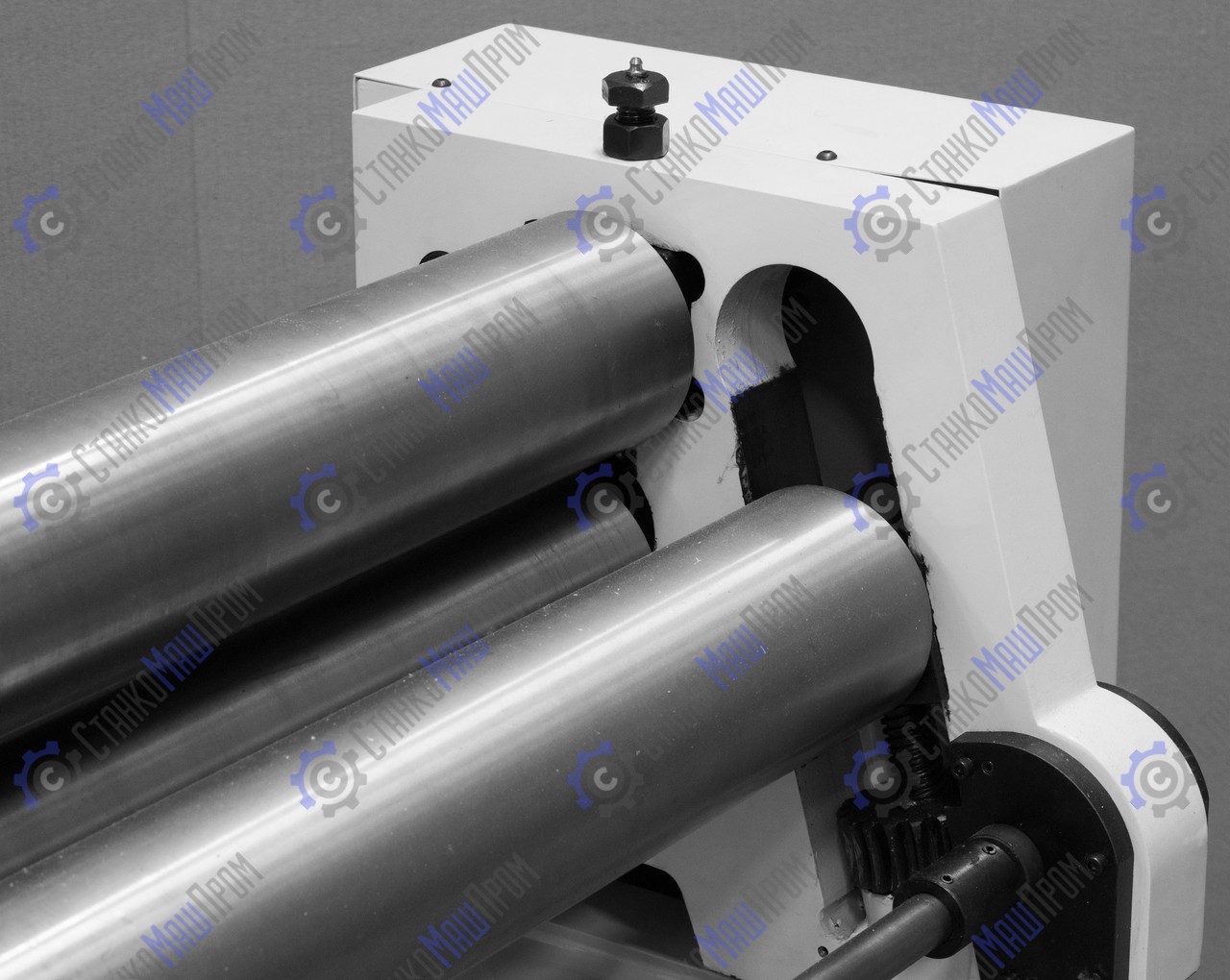

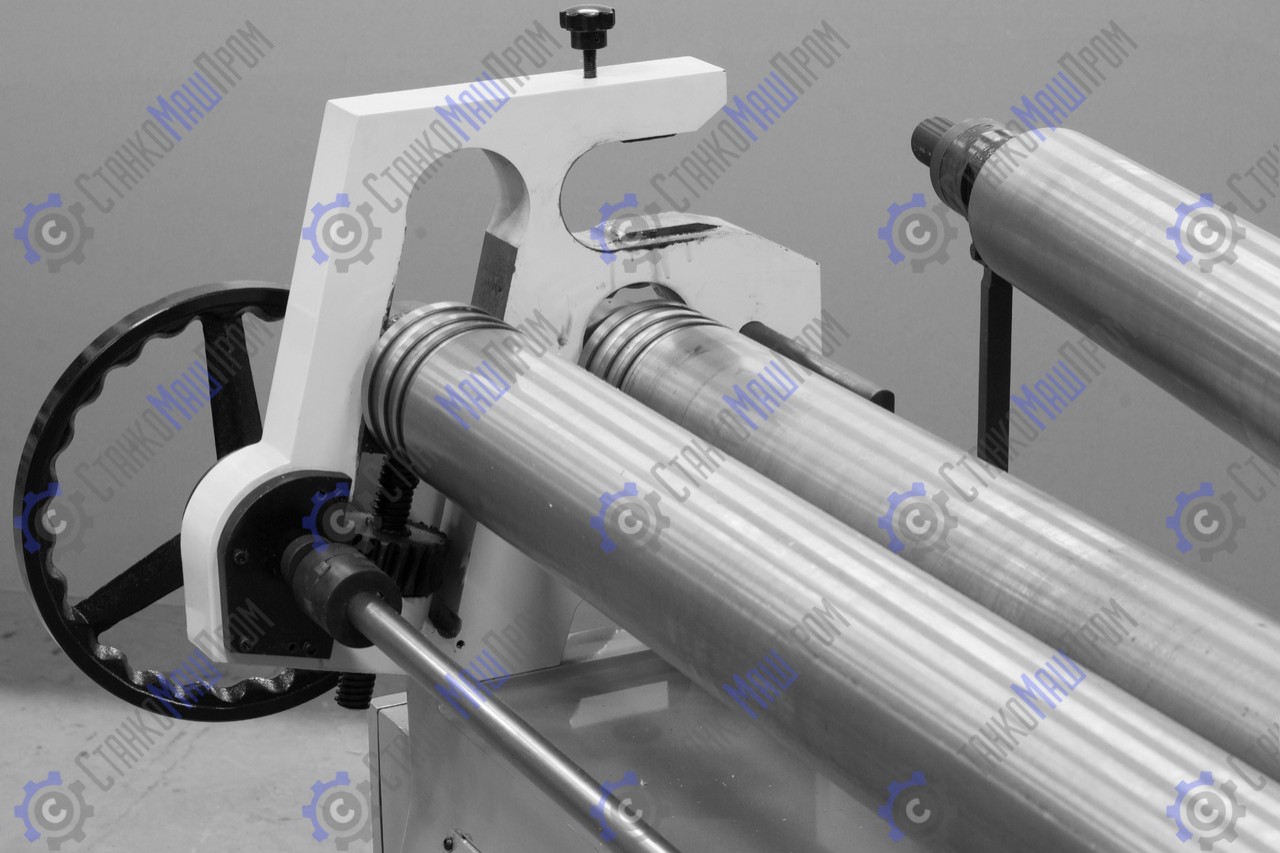

Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
Возможность гибки на конус
Выносная педаль с кнопкой аварийной остановки
Верхний вал вращается в обе стороны
Поставляется с функцией конусной гибки
Набор инструмента в стандартной комплектации

Характеристики

Макс. толщина вальцовки (низкоуглеродистая сталь, σs ≤245 МПа), мм	3,5
Максимальная ширина, мм	2070
Диаметр вальца, мм	127
Твердость валов, HRC	до 45
Мин. Ø обечайки, мм	140
Cкорость вращения валов, об/мин	6,4
Мощность двигателя, кВт	3,0
Напряжение, В	380
Габариты упаковки (ДхШхВ), мм	2820х870х1300
Вес (нетто), кг	1100
Вес (брутто), кг	1250

Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 3,5 мм.

Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5мм - составит не менее 160 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).

При работе с толщиной металла (нержавеющая сталь) ≤ 2,0мм – максимально возможный мин. Ø обечайки может составлять 170мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.
