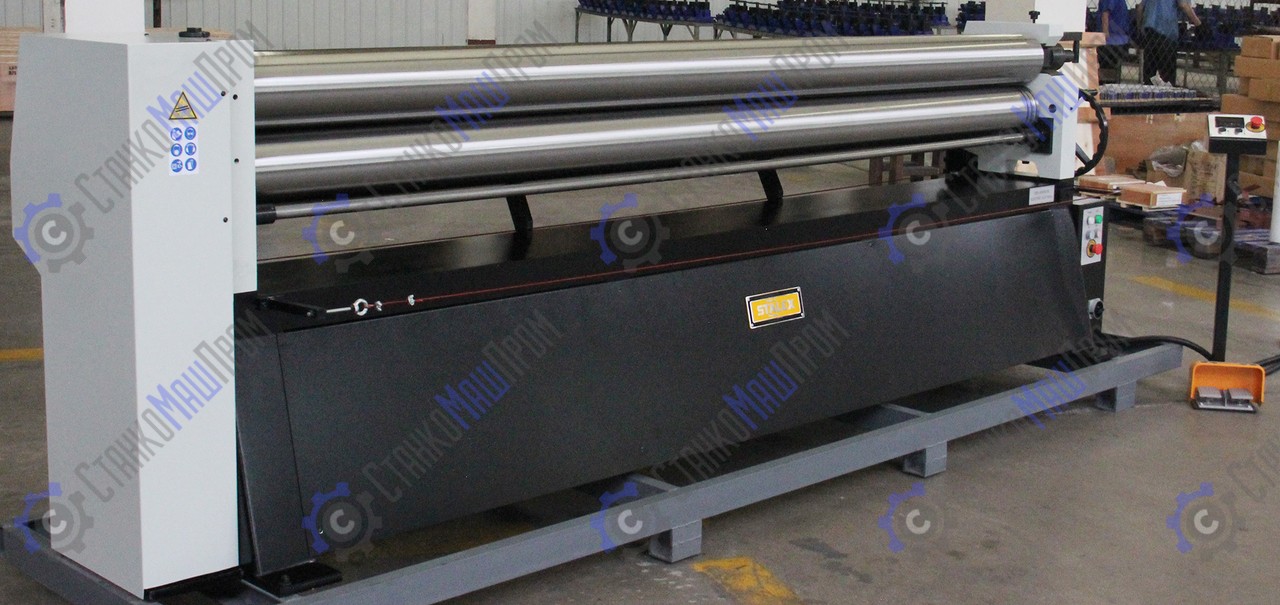

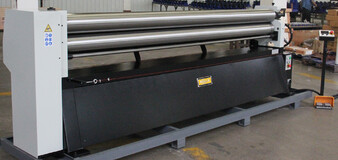

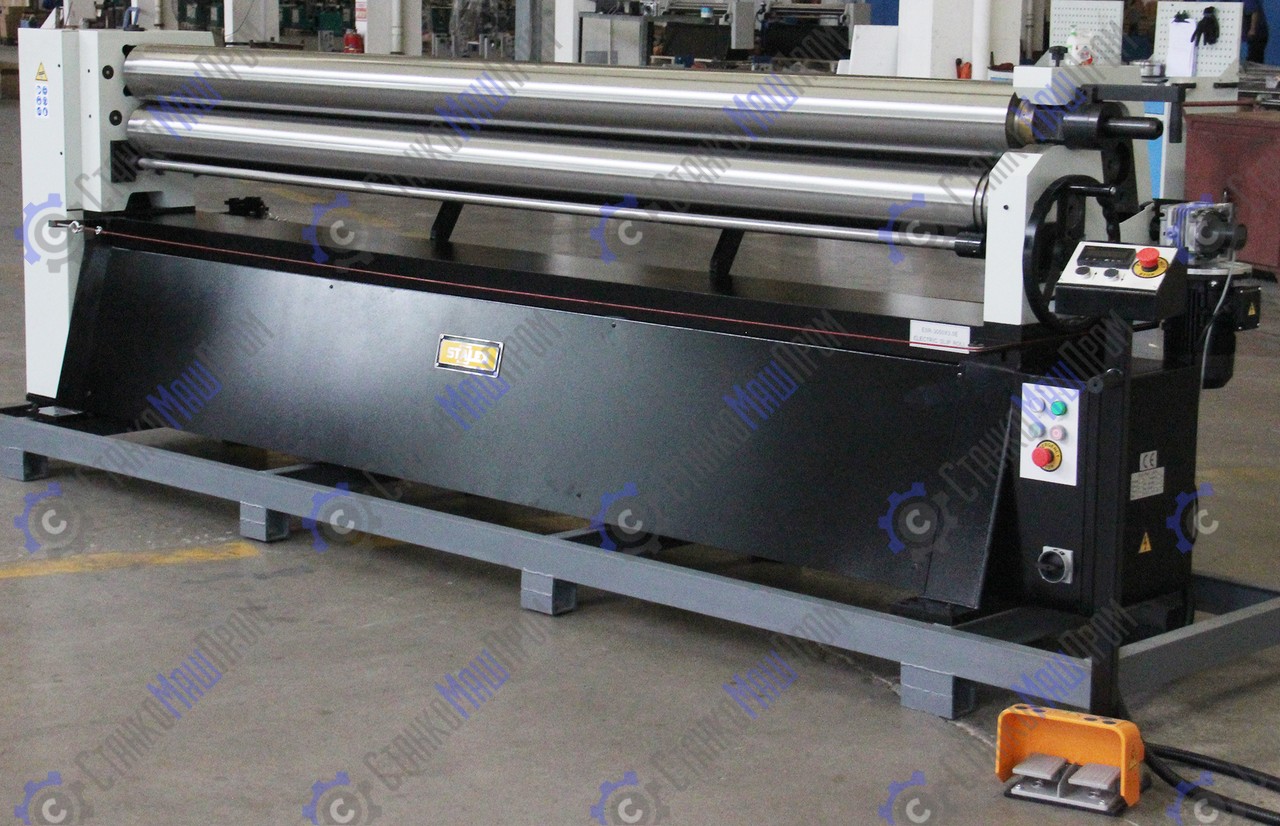

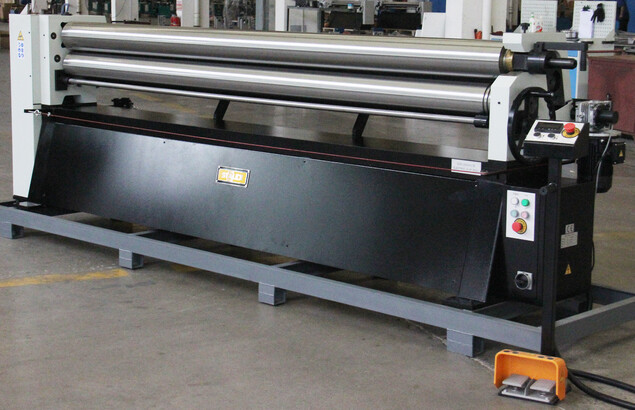

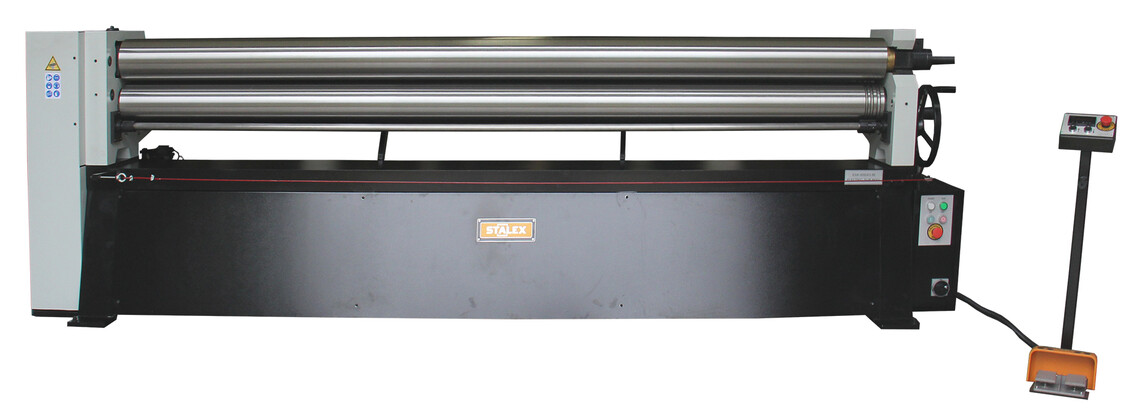

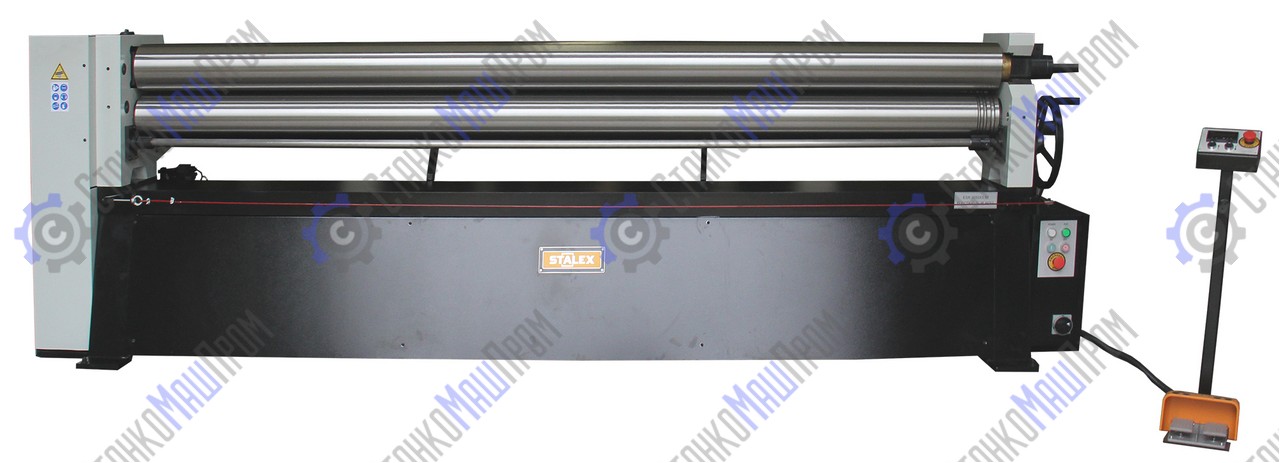

Станок вальцовочный электромеханический Stalex ESR-3050x2.5E
Описание

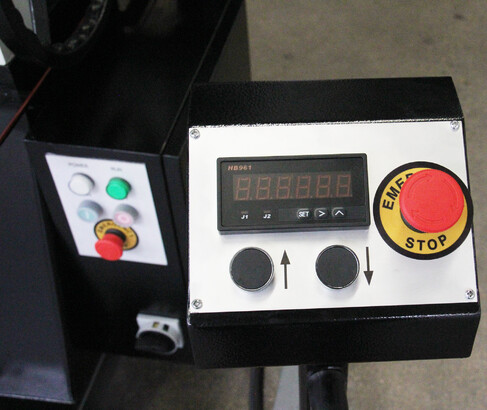

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.
Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
Особенности станка:
- Вальцы с тремя ассиметричными валами
- Валы изготовлены из высокопрочной стали, закаленные и полированные
- Валы станка закалены и имеют твёрдость до 45 HRC
- Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
- Регулируемые нижние валы

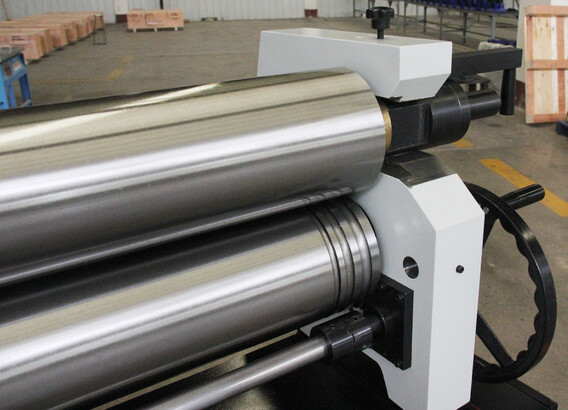

- Канавки для гибки прутка
- Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
- Возможность гибки на конус
- Выносная педаль с кнопкой аварийной остановки
- Верхний вал вращается в обе стороны
- Поставляется с функцией конусной гибки
- Набор инструмента в стандартной комплектации
Характеристики
| Макс. толщина вальцовки (низкоуглеродистая сталь, σs ≤245 МПа), мм | 2,5 |
| Макс. ширина вальцовки, мм | 3010 |
| Диаметр вальца, мм | 160 |
| Твердость валов, HRC | до 45 |
| Мин. Ø обечайки, мм | 180 |
| Cкорость вращения валов, об/мин | 6,4 |
| Мощность двигателя, кВт | 4,0 |
| Габариты (ДхШхВ), мм | 3840х820х1420 |
| Вес (нетто), кг | 1696 |
| Вес (брутто), кг | 1986 |
Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 2,5 мм.
Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 2,5мм - составит не менее 250 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 1,5мм – максимально возможный мин. Ø обечайки может составлять 320 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.
