Описание

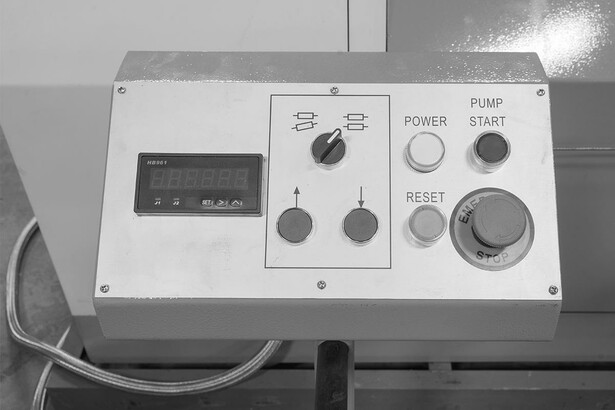

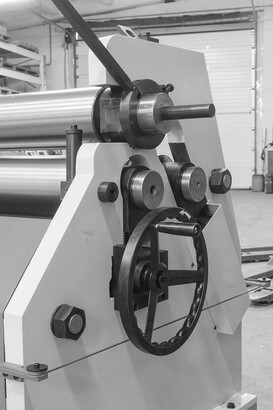

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

Особенности станка:

Все три вала приводятся в движение гидравлической системой
Цилиндры протяжного ролика регулируются синхронно
Положение протяжного ролика при его перемещении вверх и вниз отображается на цифровом дисплее

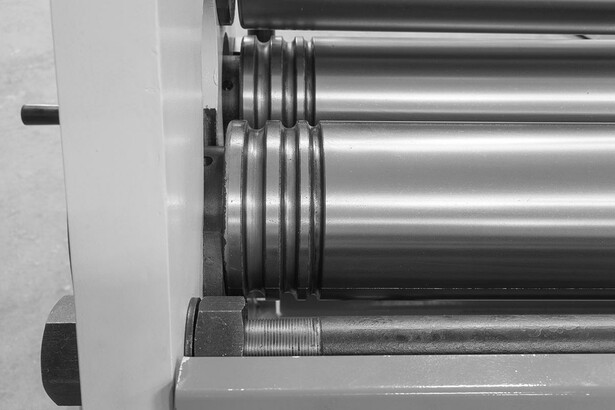

Все валки выполнены из высококачественного стального сплава и закалены
Жёсткая стальная конструкция обеспечивает точную и плавную работу механизмов и долгий срок службы

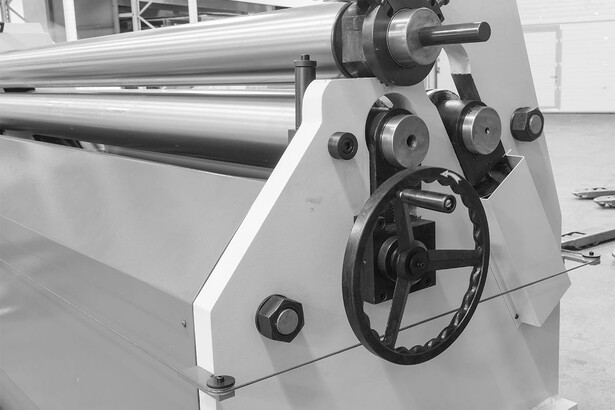

Верхний валок откидывается для беспрепятственного извлечения обработанной заготовки
Возможность гибки на конус
Верхний вал вращается в обе стороны
Поставляется с функцией конусной гибки
Набор инструмента в стандартной комплектации
Ножная педаль управления движение вперёд/назад снабжена защитным кожухом

Характеристики

Макс. толщина вальцовки (сталь σв ≤400МПа), мм	6,5
Макс. толщина вальцовки (нержавеющая сталь), мм	2-4,0
Макс. ширина вальцовки, мм	1550
Диаметр вальца, мм	181
Мин. Ø завальцовки, мм	200
Мин. Ø завальцовки при работе с нержавеющей сталью толщиной 4 мм, мм	от 650 мм
Cкорость вращения валов, об/мин	4,2
Мощность двигателя, кВт	4,0
Габариты (ДхШхВ), мм	2670х1110х1470
Вес (нетто), кг	2570
Вес (брутто), кг	2650

Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 6,5мм.

Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 6,5мм - составит не менее 200 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).

При работе с толщиной металла (нержавеющая сталь) ≤ 4,0мм – максимально возможный мин. Ø обечайки может составлять от 650 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.
