Описание

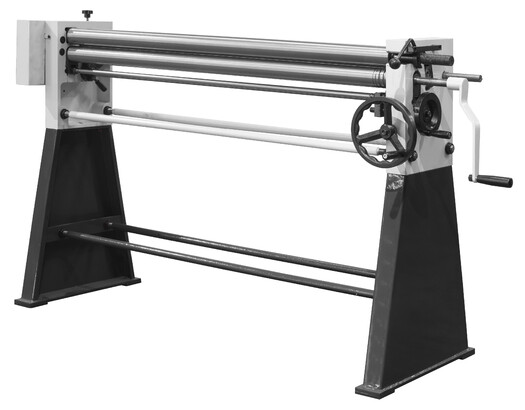

Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности станка:

Продольный паз верхнего вала для заправки листа
Проточки для гибки прутка
Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60 мм)
Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2 мм
Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
Литьевые чугунные боковые опоры
Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала

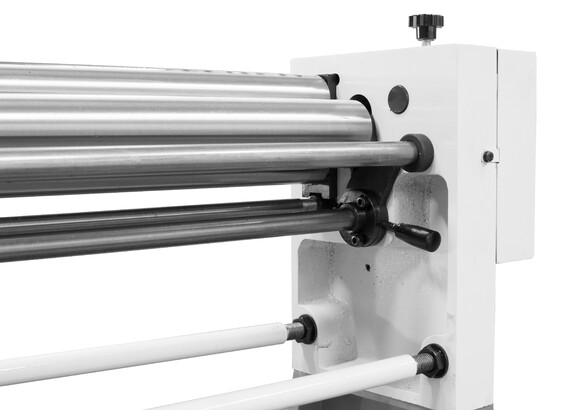

Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)

Характеристики

Рабочая длина, мм	1250
*Макс. толщина, мм	2
Диаметр валов, мм	60
Вес нетто, кг	223
Размер упаковки, мм	1800х500х690
Вес брутто, кг	260

Максимально допустимая толщина при работе с цветными металлами – не более 2,0 мм.
Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4 мм
Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0 мм.
Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

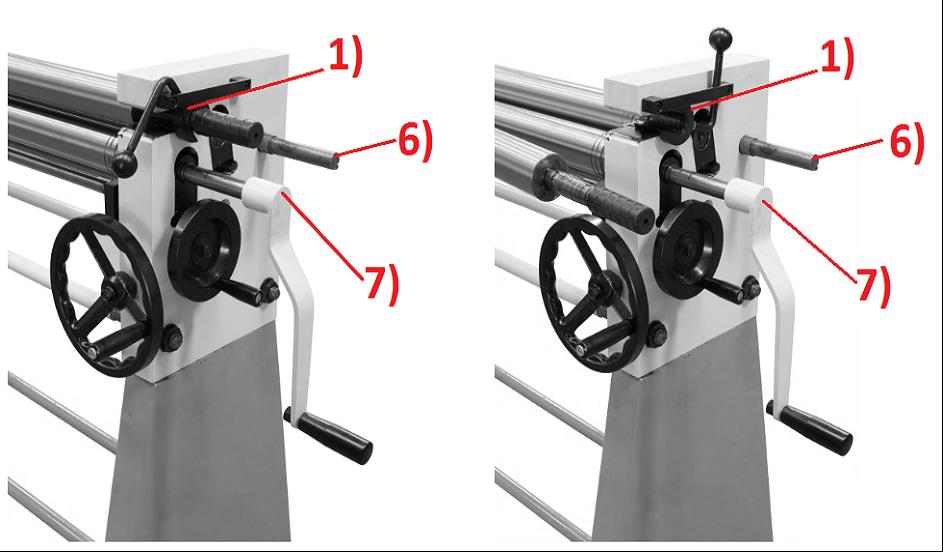

	Рычаг фиксации верхнего вала

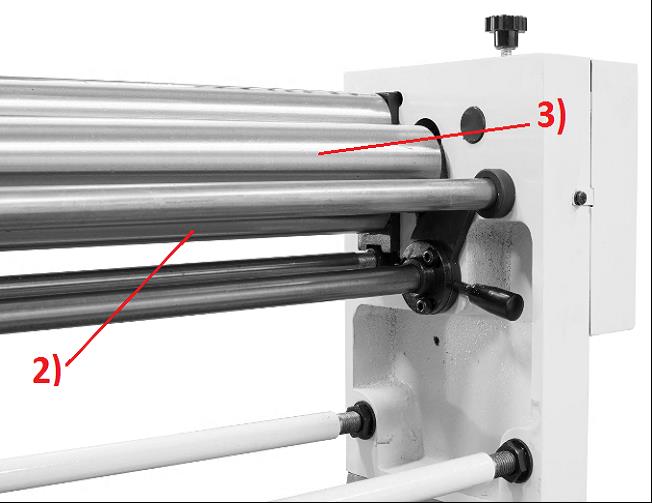

	Нижний вал – предназначен для регулировки толщины листа Задний Вал - предназначен для регулировки R получаемого на заготовки

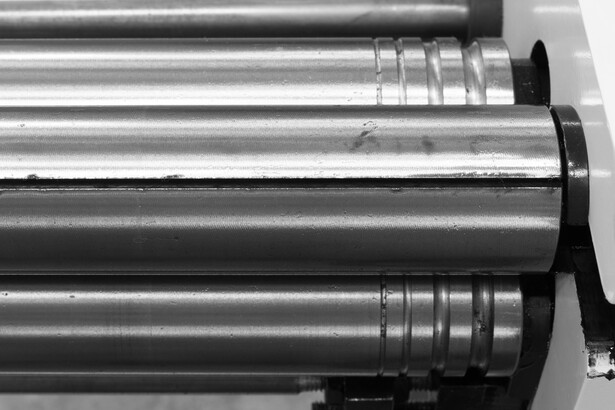

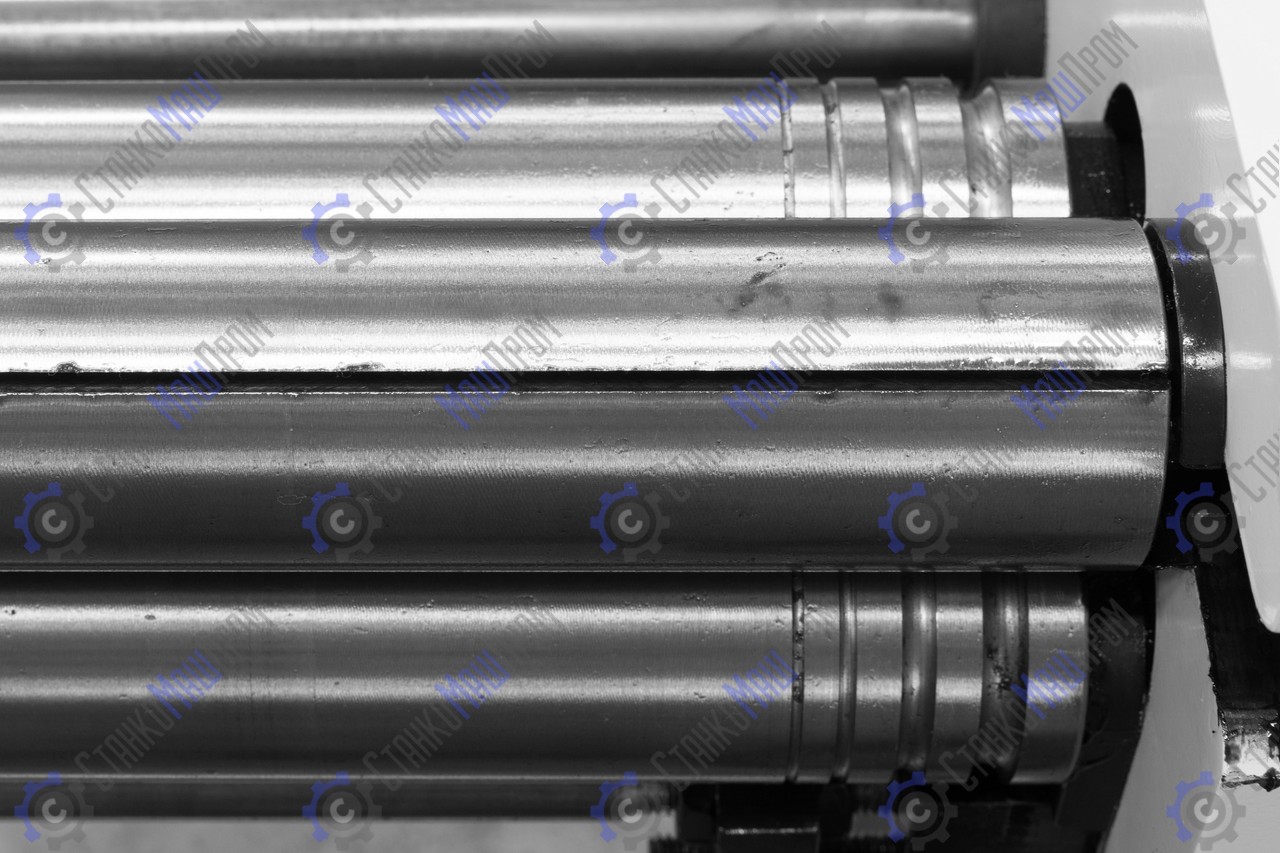

	Продольный паз верхнего вала для заправки листа Проточки для гибки прутка
	Вал пониженной скорости для работы с макс. толщиной листа Вал скорости вращения для работы с малыми и средними толщинами листа

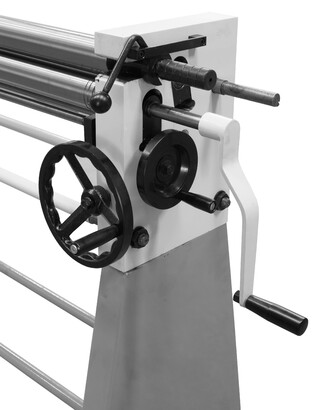

	Маховик перемещения заднего вала Реечный механизм с синхронизирующей тягой

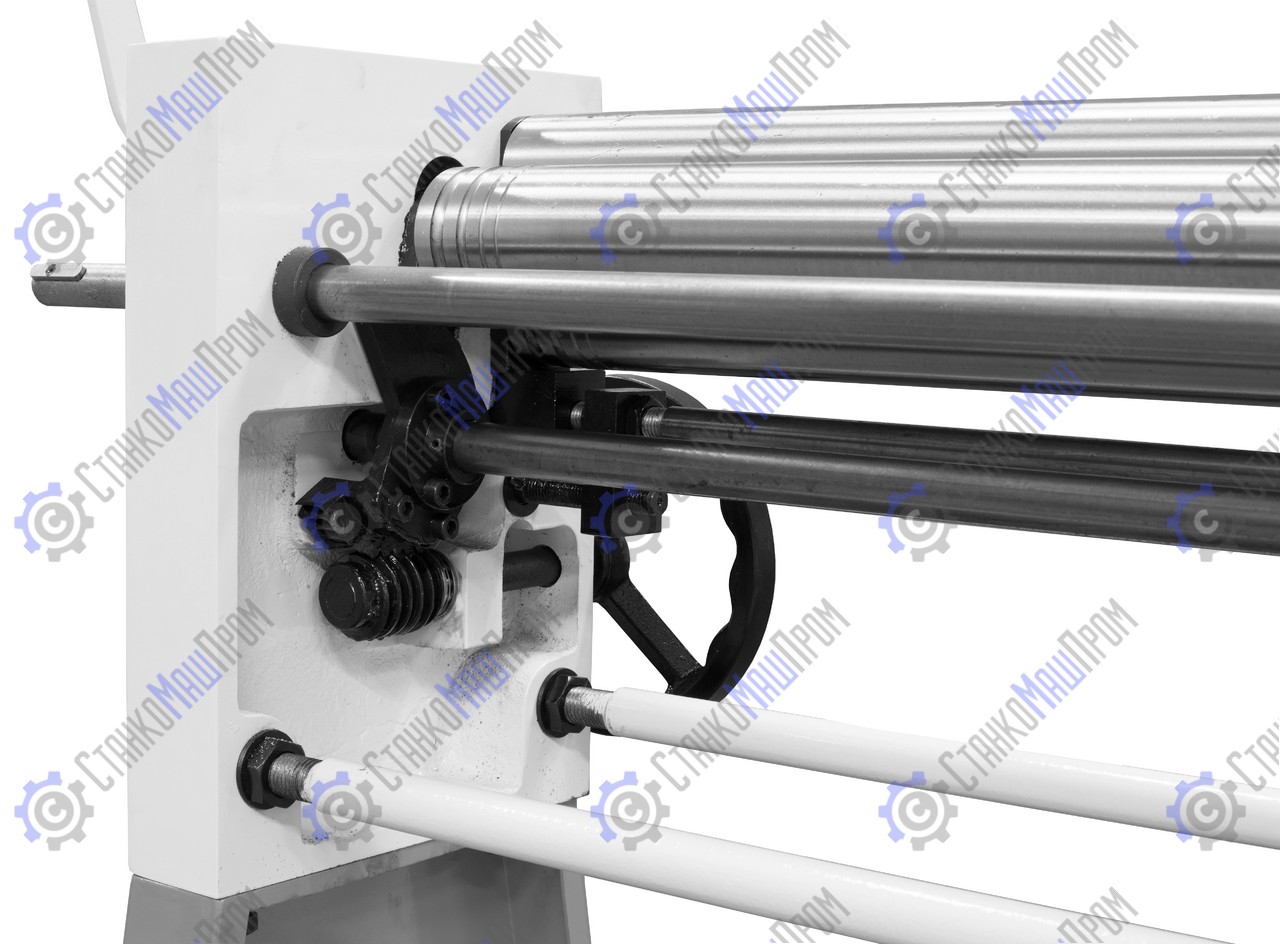

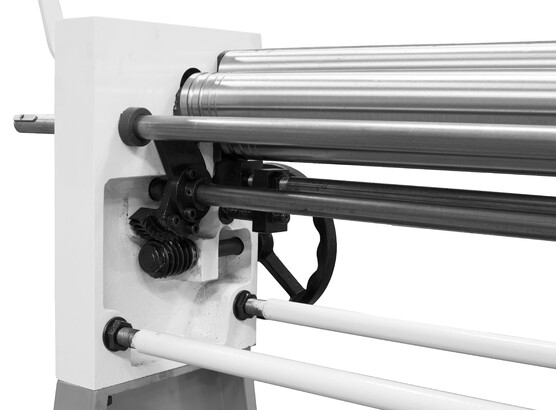

	Маховик перемещения нижнего вала Механизм привода ползуна с синхронизирующей тягой

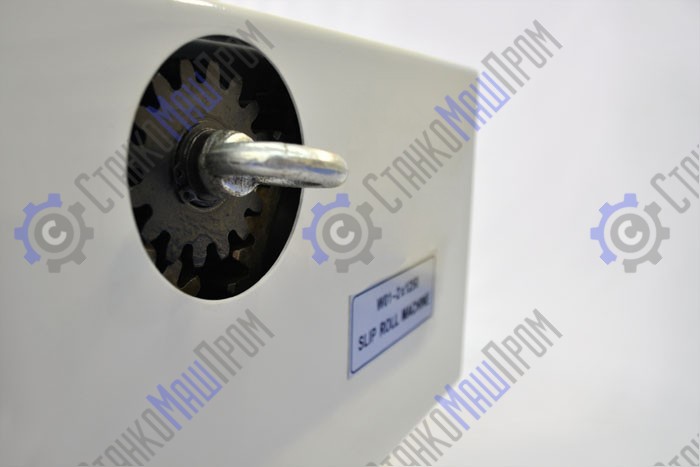

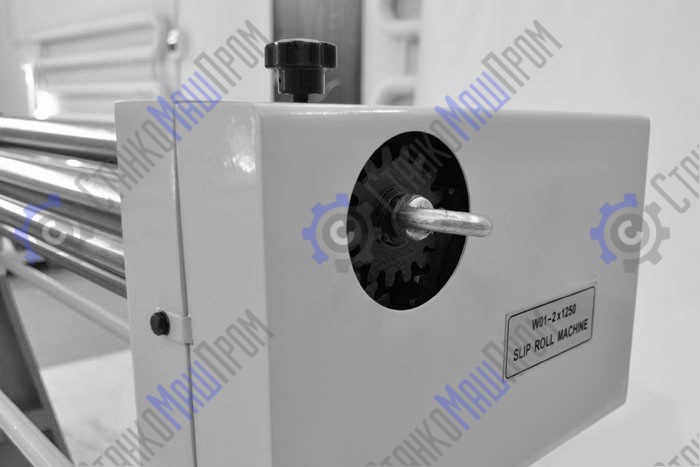

	Стопорный винт Переходной вал с шестерней
