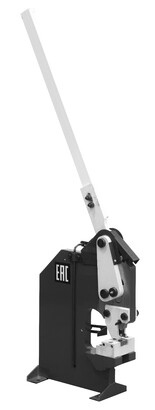

Станок вырубной ручной Stalex HP-20
Описание
Мощный, компактный станок для пробивки круглых отверстий в листовом металле до 5 мм с глубиной хода 160 мм. Станок оснащён упором фиксации подачи заготовки в зев станины. Двойная рукоять рычага в собранном состоянии имеет длину 1670 мм, с установкой одной части длина равна 850 мм. Конструкцией и оснасткой станок Stalex HP-20 аналогичен c узлом многофункциональных ножниц Stalex PBS-9.
Характеристики
| Максимальная толщина металла (перфорирование) сталь σв ≤400МПа, мм | 5 |
| Диаметр перфорирования матрица/пуансон (в стандартной комплектации), мм | Ø 16 |
| Глубина захода, мм | 160 |
| Габариты станка/упаковки, мм | 550х340х180 / 520х230х920 |
| Масса нетто/брутто, кг | 74/80 |
Табл. "Максимально допустимые толщины"
| Толщина листа | 0,5-1,5 мм | 1,5-2,5 мм | 2,5-3,5 мм | 3,5-5,0 мм |
| Материал | ||||
| Алюминий | Ø2,5-20 | Ø3,0-20 | Ø5,0-20 | Ø8,0-20 |
| Медь | Ø3,0-30 | Ø5,0-20 | Ø6,0-20 | Ø8,0-20 |
| Углеродистая сталь A3 | Ø6,0-30 | Ø8,0-18 | Ø10-17 | ---- |
Марка: A3 (Страна: Китай) – аналоги:
- 16Д - сталь конструкционная для сварных конструкций
- 18кп - сталь конструкционная углеродистая качественная
- Ст3кп – сталь конструкционная углеродистая обыкновенного качества (сталь 3)
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с углеродистой и низкоуглеродистой сталью.
Нашли ошибку в описании? Сообщите нам!Комплектация и особенности
В стандартной комплектации оснастка для пробивки отверстий - Ø 16 мм.
