Описание

Зиговочная машина (зиговка) используется для пластической обработки тонколистового металла. Основные области применения зиговочных машин - производство вентиляции и теплоизоляции трубопроводов. Комплектуется четырьмя наборами стандартных роликов для закатки кромок, отбортовки, изготовления S-образного профиля.

Особенности станка:

Цельнометаллическая конструкция, тумба изготовлена из листовой стали
Регулируемый нижний вал
Простота в эксплуатации, не требует сложных регулировок
Валы и подшипники из закаленной стали
4 набора роликов
Глубина подачи - 200 мм
Упорная пластина 240х160 мм

Характеристики

Макс. толщина сталь σв ≤400МПа, мм	1.2
Вылет роликов, мм	140
Макс. глубина подачи, мм	200
Скорость вращения, об/мин	32
Мощность двигателя, кВт	0,75 кВт. 3 фазы
Габаритные размеры, мм	1100х480х1480
Масса нетто/брутто, кг	120/145

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.

Таблица соответствия материалов (максимально допустимые толщины):

Низкоуглеродистая сталь	1,2 мм
Нержавеющая сталь	0,8 мм
Холоднокатаная сталь	1,0 мм
Алюминий	2,0мм
Мягкая латунь	1,5 мм
Полужесткая латунь	1,2мм
Отпущенная фосфористая бронза	1,2 мм
Мягкая медь	1,5мм
Жесткая медь	1,2 мм

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

4 набора роликов в стандартной комплектации

Станок зиговочный электромеханический ЕТВ-12 (рис.1)

Дополнительные ролики

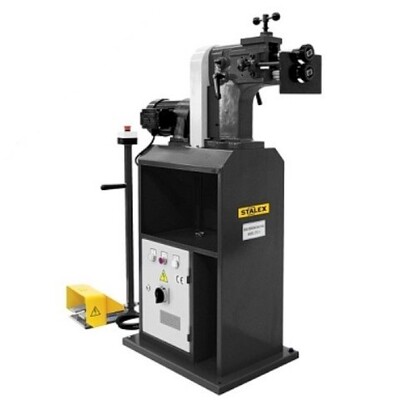

Станок зиговочный электромеханический ЕТВ-12 (рис.2)

Видео

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 145
Габариты в упаковке ДхШхВ, мм: 1100x480x1480

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

Станок зиговочный электромеханический ETB-12
