Описание

Зиговка RM-08 предназначена для работы с листовым металлом при изготовлении соединительных элементов водостоков, воздуховодов и других работ, связанных с соединением и отбортовкой металла. Модель RM08 комплектуется шестью наборами стандартных роликов для закатки кромок, отбортовки, изготовления S-образного профиля и отделки торцов.

Особенности станка:

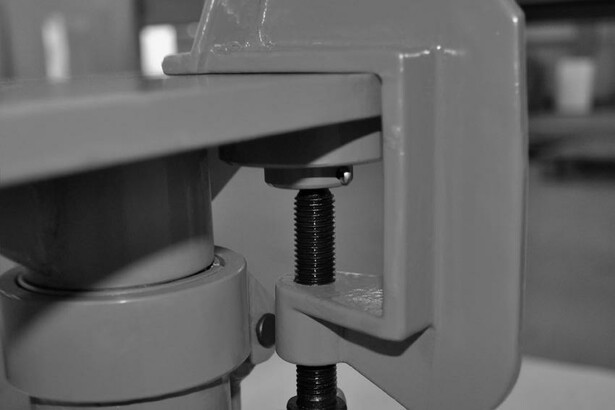

Переносной зиговочный станок RM-08 имеет удобное крепление (струбцина), что позволяет быстро закрепить его на верстаке, швеллере и т.д.
Подвижное соединение корпуса зиговочного станка с опорой крепления позволяет установить его в удобном рабочем положении
Легкая конструкция
Два компактных упора для заготовок расположены по сторонам станка

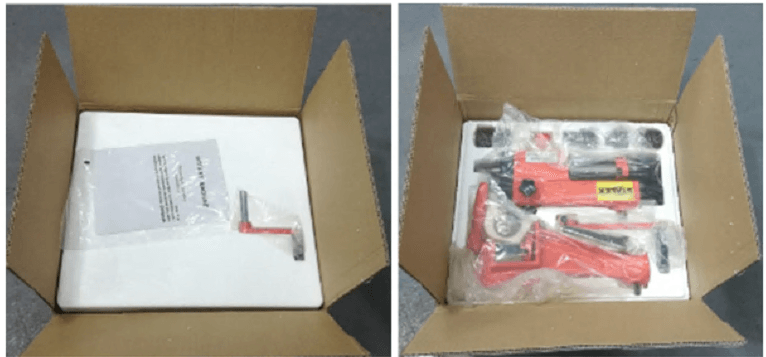

Практичная транспортабельная упаковка

Виды получаемых профилей:

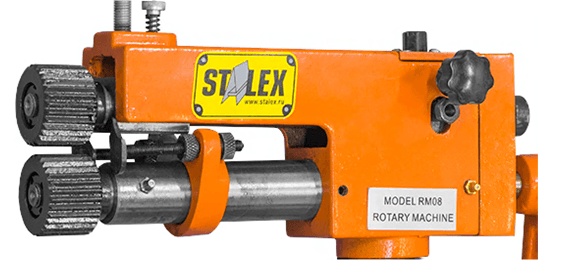

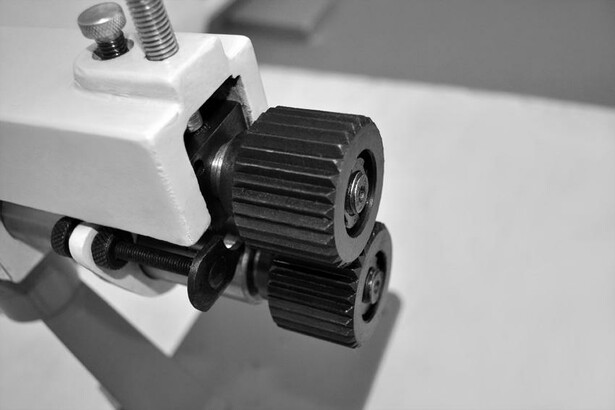

Станок зиговочный ручной Stalex RM-08 (рис.1)

Характеристики

Толщина гиба, мм	0,8
Габариты (ДхШхВ), мм	500х450х160
Вес (нетто), кг	22

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

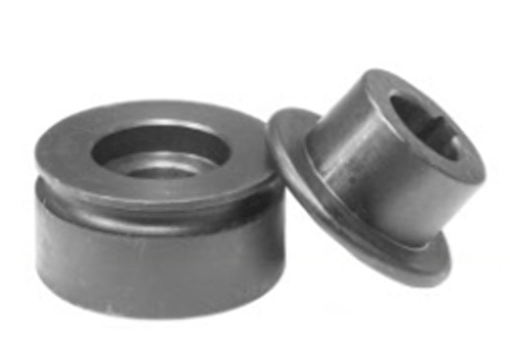

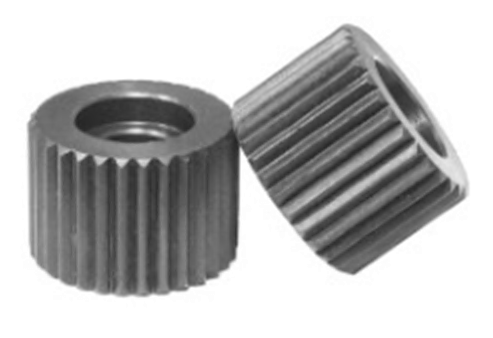

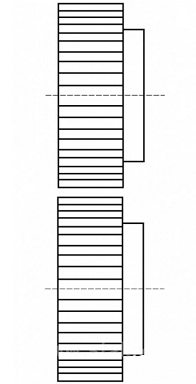

	РОЛИКИ СТАНДАРТНЫЕ ГОФРИРУЮЩИЕ №51 ДЛЯ RM-08 Комплект роликов для гофрирования листа. Формирует на краях труб (торцах) гофрирующий профиль. Особенность данного профиля - уменьшение диаметра или обхвата трубы для стыковки (фиксации труб друг с другом).
	РОЛИКИ СТАНДАРТНЫЕ ДЛЯ ДВОЙНОГО ОБРАТНОГО ЗИГА № 55 ДЛЯ RM-08 Комплект роликов для двойного обратного зига. Предназначен для изготовления двойного обратного (упорного) зига. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 4.0мм.

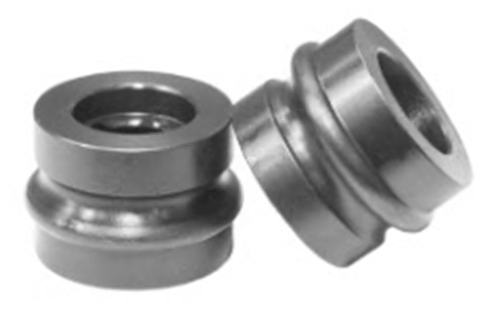

	РОЛИКИ СТАНДАРТНЫЕ СТОПОРНЫЕ R 3,25 ММ №54 ДЛЯ RM-08 Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 3.25мм.
	РОЛИКИ СТАНДАРТНЫЕ СТОПОРНЫЕ R 2,5 ММ №57 ДЛЯ RM-08 Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 2.5мм.

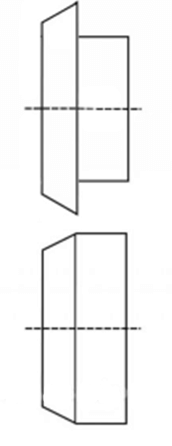

	РОЛИКИ СТАНДАРТНЫЕ ДЛЯ ПОДГИБА КРОМКИ № 58 ДЛЯ RM-08 Комплект роликов наклонных для подгиба кромки. Используется для догибки кромки.
	РОЛИКИ СТАНДАРТНЫЕ ДЛЯ ОТБОРТОВКИ ЛИСТА № 56 ДЛЯ RM-08 Комплект роликов для отбортовки листа небольших размеров.

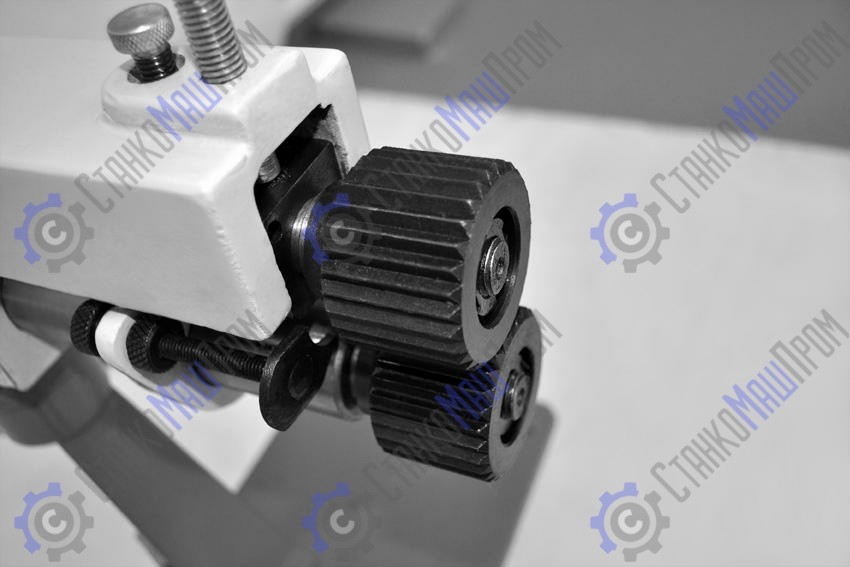

	Глубина подачи (макс) или вылет роликов – 177 мм. Маслёнки для смазывания основных узлов станка.
	Комплектация: 6 комплектов роликов (один из комплектов на станке) 4 промежуточные шайбы (две из шайб на станке) Шестигранник – 1 шт Ключ – 1шт

Таблица соответствия (максимально допустимые толщины):

Низкоуглеродистая сталь	0,76-0,8 мм
Нержавеющая сталь	0,5 мм
Холоднокатаная сталь	0,6 мм
Алюминий	1,39 мм
Мягкая латунь	1,16 мм
Полутвердая латунь	0,76 мм
Отожженная фосфористая бронза	0,86 мм
Мягкая медь	1,16 мм
Твердая медь	0,86 мм

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.

Комплектация:

Комплекты роликов - 6 шт.
Промежуточные шайбы - 4 шт.
Шестигранник - 1 шт.
Ключ - 1 шт.
Станок - 1 шт.

Доставка

Параметры груза
Масса брутто, кг: 22
Габариты в упаковке ДхШхВ, мм: 500x450x160

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

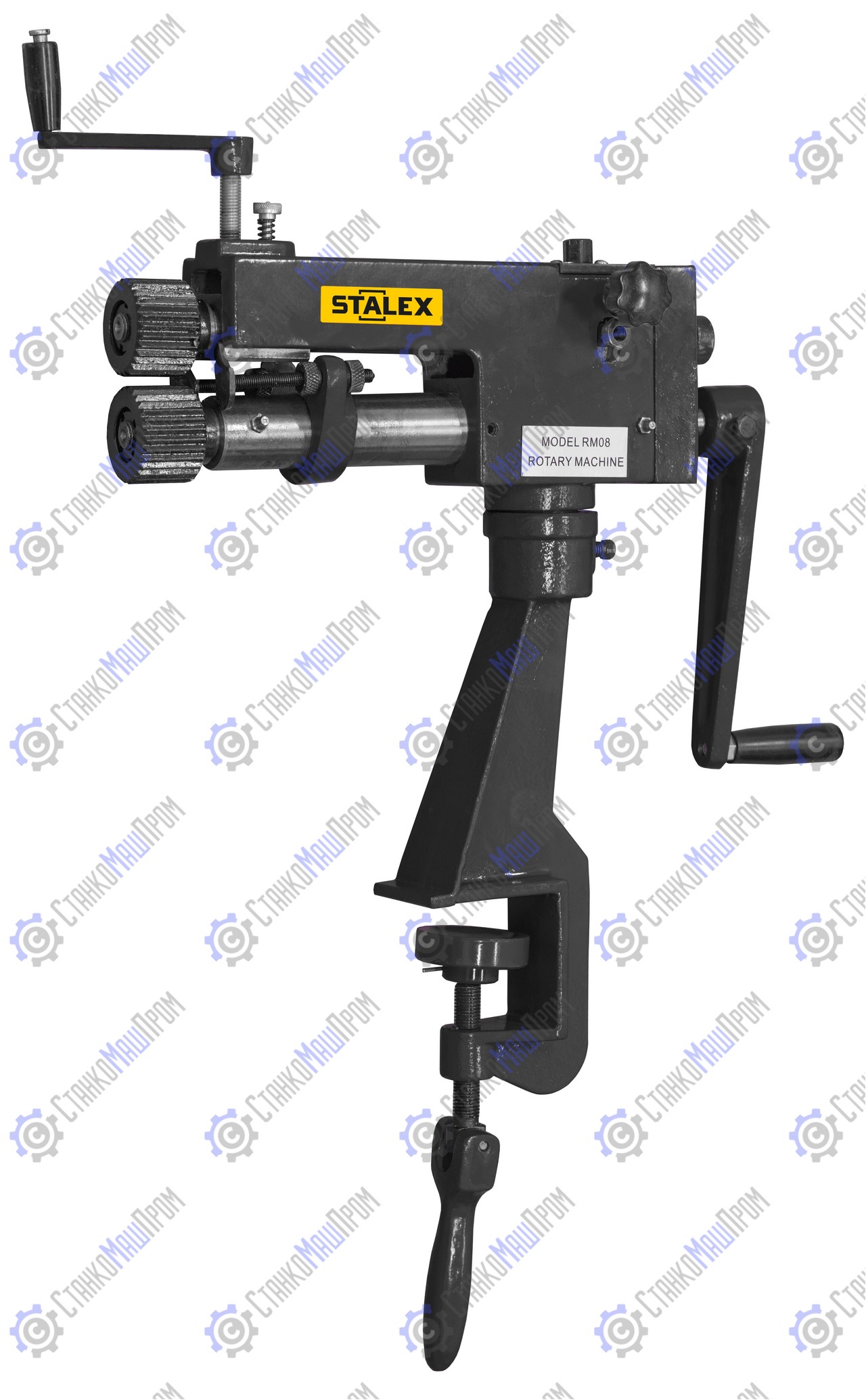

Станок зиговочный ручной Stalex RM-08
