Описание

Модель Stalex RM-18 предназначена для работы с листовым металлом при изготовлении соединительных элементов водостоков, воздуховодов и других работ, связанных с соединением и отбортовкой металла. Комплектуется шестью наборами стандартных роликов для закатки кромок и отбортовки.

Особенности станка:

Станок предназначен для работы с заготовками большой глубины, глубина горловины станка – 457мм

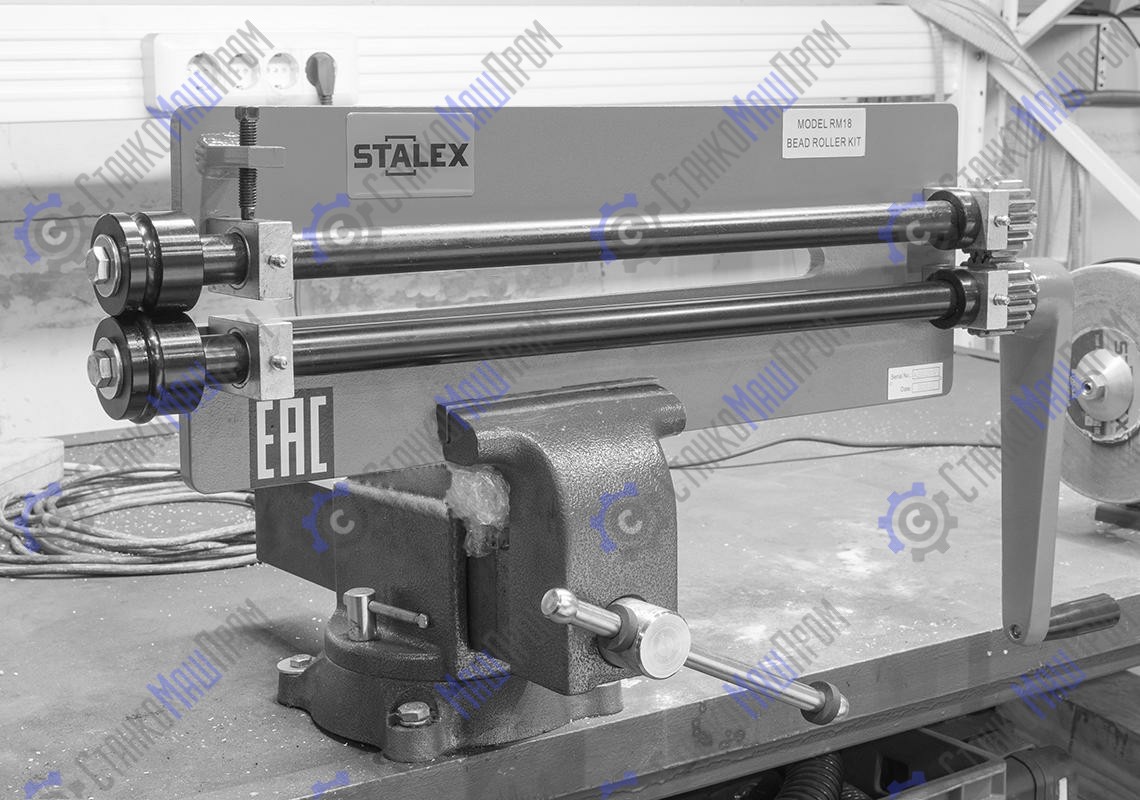

Для работы с заготовками – корпус зиговочного станка Stalex RM-18 устанавливается в тисках, позволяя выбрать удобное рабочее положение
Простая надёжная конструкция
Четыре опорных блока имеют возможность шприцеваться, для более долгой и качественной эксплуатации станка

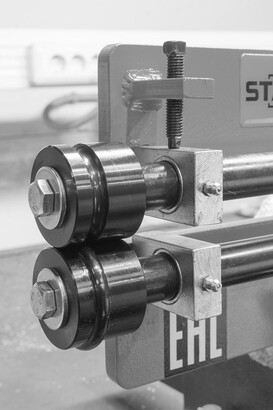

Упорный винт для регулировки положения верхнего вала/ролика при изготовлении изделий
Практичная транспортабельная упаковка

Виды получаемых профилей:

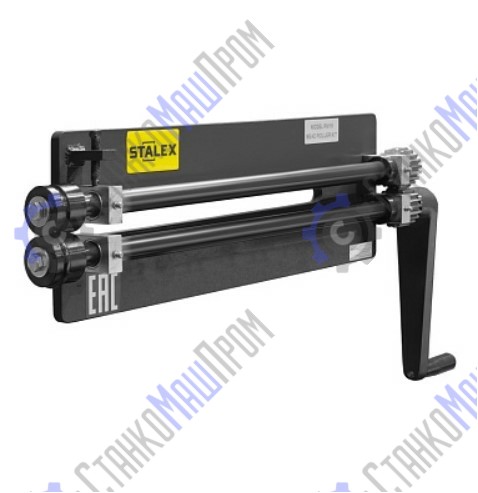

Станок зиговочный ручной Stalex RM-18 (рис.1)

В стандартной комплектации 6 наборов роликов:

3 набора роликов имеют круглую форму разных размеров, для получения популярного стопорного профиля
3 набора роликов для расширения торца трубы, для получения популярного стопорного профиля

Характеристики

Толщина гиба, мм	1,2
Габариты (ДхШхВ), мм	730х280х140
Вес (нетто), кг	24

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

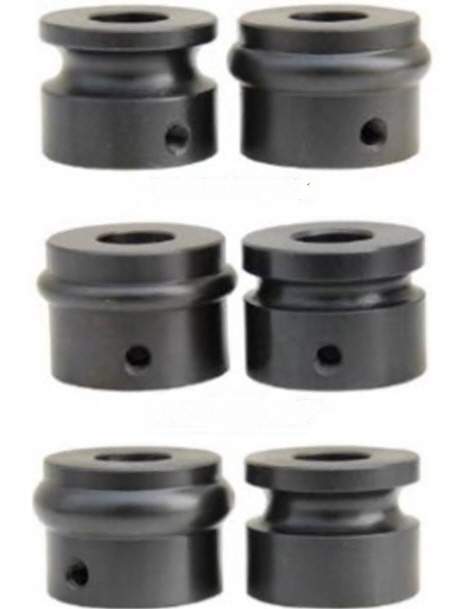

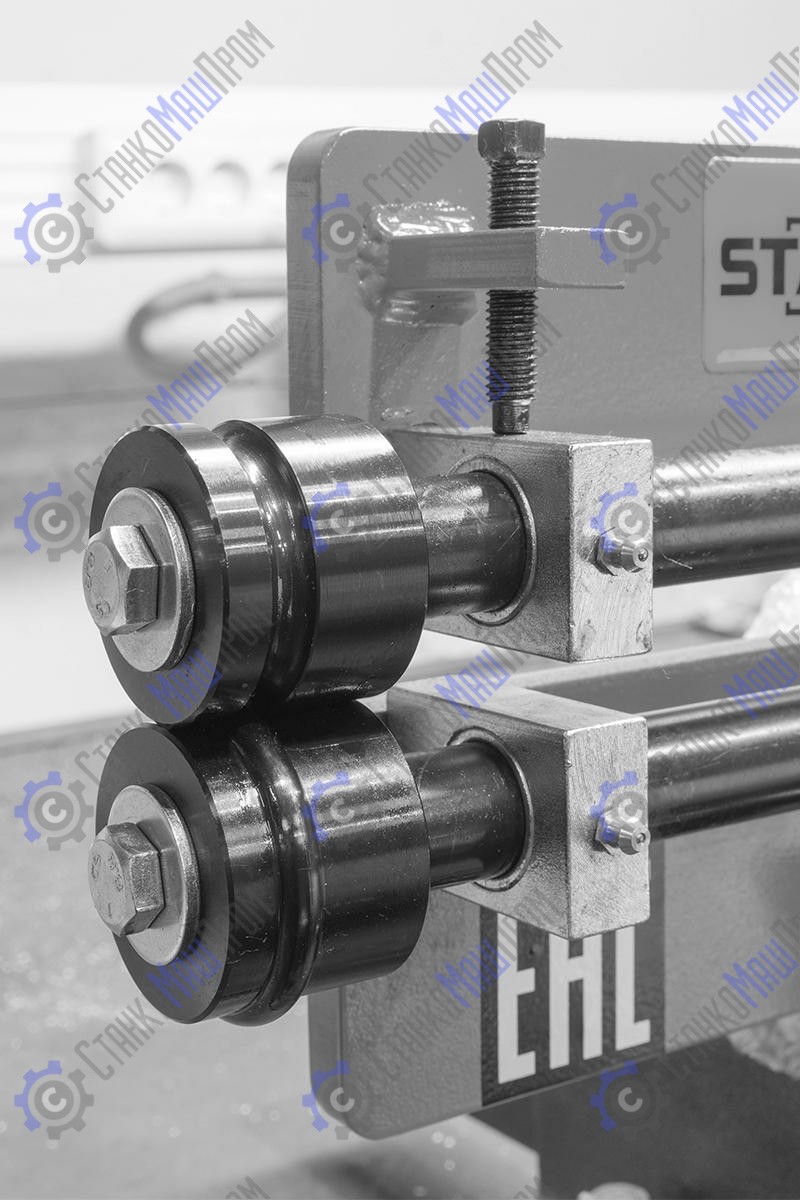

Станок зиговочный ручной Stalex RM-18 (рис.2)

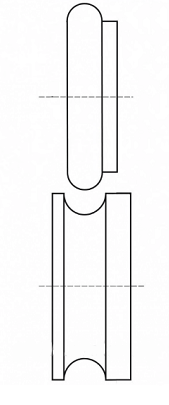

Станок зиговочный ручной Stalex RM-18 (рис.3)

Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 12.7мм/ R = 6.35мм/ R = 9.5мм.

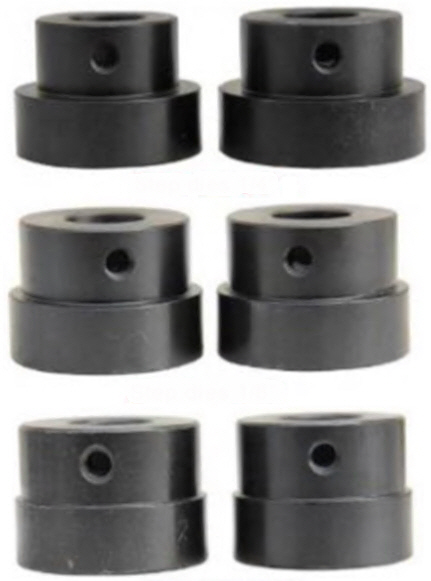

Станок зиговочный ручной Stalex RM-18 (рис.4)

Станок зиговочный ручной Stalex RM-18 (рис.5)

Комплект роликов для развертывания (расширения) торца трубы. Производит развёртывание края трубы увеличивая её окружность (диаметр). Высота ступеньки 1.6мм /3.2мм /6.35мм.

Таблица соответствия (максимально допустимые толщины):

Низкоуглеродистая сталь	1,2 мм
Нержавеющая сталь	0,75 мм
Холоднокатаная сталь	0,9 мм
Алюминий	1,6 - 2,0 мм
Мягкая латунь	1,75 мм
Полутвердая латунь	1,14 мм
Отожженная фосфористая бронза	1,3 мм
Мягкая медь	1,75 мм
Твердая медь	1,3 мм

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 Mрa при работе с низкоуглеродистой сталью.
