Описание

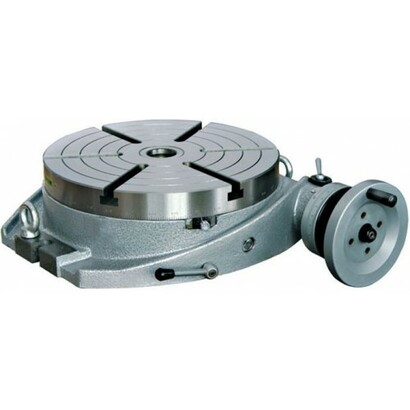

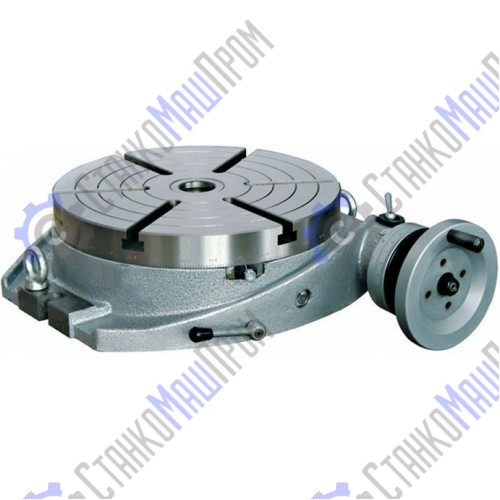

Столы поворотные горизонтальные серии TS предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками.

Назначение и характеристики стола поворотного горизонтального:

Столы поворотные горизонтальные тип TS предназначены для деления, кругового фрезерования, установки углов, сверления, торцевания и прочих подобных операция на фрезерном станке. Стол проградуирован для вращения на 360°. Механизм микроподачи, проградуирован делениями в 1 минуту, а шкала лимба имеет деления в 10 секунд. Поворотные столы имеют защелкивающиеся ручки и кривошипный механизм разъединения.

Специально устанавливаемый делительный диск (опция) позволяет оператору точно разделить 360° поверхности заготовки на любое количество частей от 2 до 66, и на любое кратное 2, 3 и 5 количество частей от 67 до 132.

Характеристики

Диаметр планшайбы, мм	1250
Конусность центровочного отверстия	-
Диаметр отверстия, мм	Ø75х14
Ширина Т-паза, мм	22
Углы схождении Т-пазов	45°
Ширина паза крепления, мм	-
Модули червяка и червячной шестерни	5
Коэффициент передачи червячной передачи	1:180
Градуировка	360°
Поворот стола при одном повороте червяка	2°
Минимальное значение шкалы	10"
Точность показаний	30 "
Максимальный вес заготовки, кг	3000
Вес, кг	1900

Табл. "Основные размеры поворотных столов серии TS..A"

	Параметры	TS1250A
	A, мм	1400
	B, мм	1300
	C, мм	1420
	D, мм	Ø1250
	G, мм	22
	H, мм	283
	J, мм	30
	K, мм	487,5
	L, мм	690
	M, мм	-
	P, мм	116
	Q, мм	250
	d, мм	Ø75
	h, мм	14

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5030 TS дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054 К11;
Делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.
