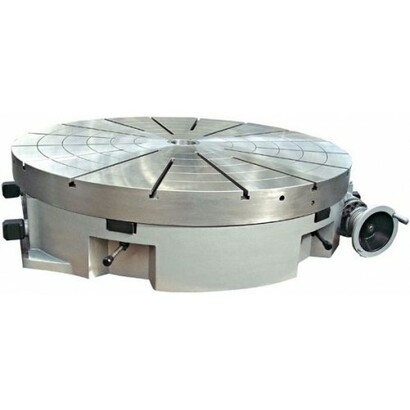

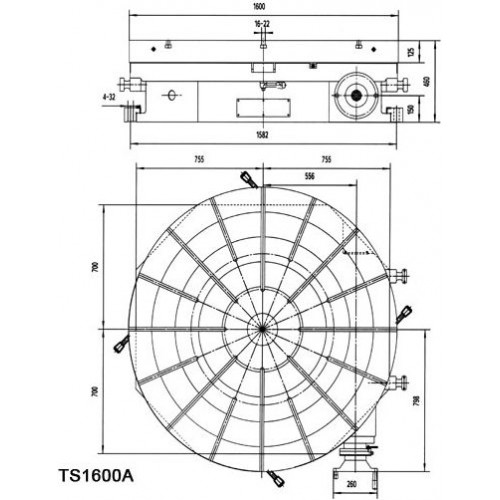

Стол поворотный горизонтальный тип 5030 TS 1600 A
Описание
Столы поворотные горизонтальные серии TS предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками.
Назначение и характеристики стола поворотного горизонтального
Столы поворотные горизонтальные тип TS предназначены для деления, кругового фрезерования, установки углов, сверления, торцевания и прочих подобных операция на фрезерном станке. Стол проградуирован для вращения на 360°. Механизм микроподачи, проградуирован делениями в 1 минуту, а шкала лимба имеет деления в 10 секунд. Поворотные столы имеют защелкивающиеся ручки и кривошипный механизм разъединения.
Специально устанавливаемый делительный диск (опция) позволяет оператору точно разделить 360° поверхности заготовки на любое количество частей от 2 до 66, и на любое кратное 2, 3 и 5 количество частей от 67 до 132.
Характеристики
| Диаметр планшайбы, мм | 1600 |
| Диаметр сквозного отверстия, мм | 100 |
| Диаметр и глубина отверстия для центрирования, мм | 120х25 |
| Ширина Т-паза, мм | 22 |
| Углы схождении Т-пазов, град. | 22,5 |
| Модули червяка и червячной шестерни | 8 |
| Коэффициент передачи червячной передачи | 1:120 |
| Градуировка всего стола, град. | 360 |
| Поворот стола при одном повороте червяка, град. | 3 |
| Минимальное значение шкалы, мин. | 10 |
| Точность показаний, мин. | 30 |
| Максимальный вес заготовки, кг | 5500 |
| Вес, кг | 5600 |
| Размеры упаковки, мм | 1960х1960х560 |
Видео
Доставка
Масса брутто, кг: 5 500
Габариты в упаковке ДхШхВ, мм: 1960x1960x560
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
