Описание

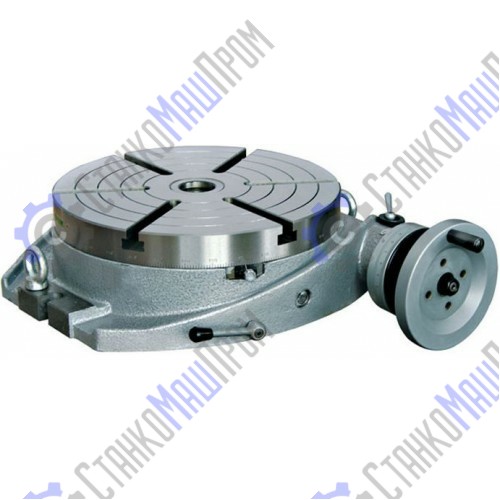

Столы поворотные горизонтальные серии TS предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками.

Назначение и характеристики стола поворотного горизонтального:

Столы поворотные горизонтальные тип TS предназначены для деления, кругового фрезерования, установки углов, сверления, торцевания и прочих подобных операция на фрезерном станке. Стол проградуирован для вращения на 360°. Механизм микроподачи, проградуирован делениями в 1 минуту, а шкала лимба имеет деления в 10 секунд. Поворотные столы имеют защелкивающиеся ручки и кривошипный механизм разъединения.

Специально устанавливаемый делительный диск (опция) позволяет оператору точно разделить 360° поверхности заготовки на любое количество частей от 2 до 66, и на любое кратное 2, 3 и 5 количество частей от 67 до 132.

Характеристики

Диаметр планшайбы, мм	320
Конусность центровочного отверстия	KM4
Диаметр отверстия, мм	Ø40х10
Ширина Т-паза, мм	14
Углы схождении Т-пазов	60°
Ширина паза крепления, мм	18
Модули червяка и червячной шестерни	2,5
Коэффициент передачи червячной передачи	1:90
Градуировка	360°
Поворот стола при одном повороте червяка	4° (1 ' деление)
Минимальное значение шкалы	10"
Точность показаний	60 "
Максимальный вес заготовки, кг	250
Вес, кг	65

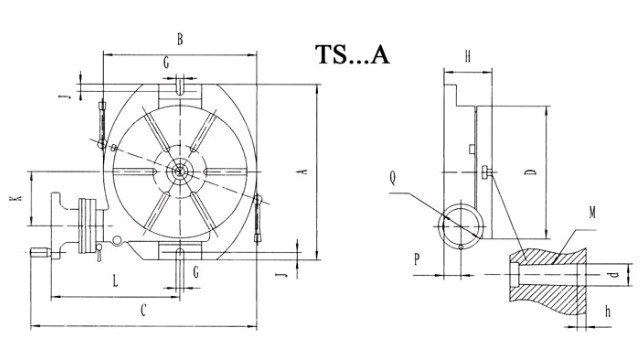

Табл. "Основные размеры поворотных столов серии TS..A"

	Параметры	TS320A
	A, мм	410
	B, мм	360
	C, мм	493
	D, мм	Ø320
	G, мм	18
	H, мм	110
	J, мм	18
	K, мм	128.5
	L, мм	273
	M, мм	KM4
	P, мм	44
	Q, мм	125
	d, мм	Ø40
	h, мм	10

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5030 TS дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054 К11;
Делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.
