Описание

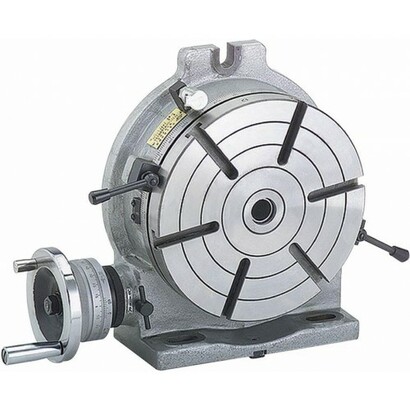

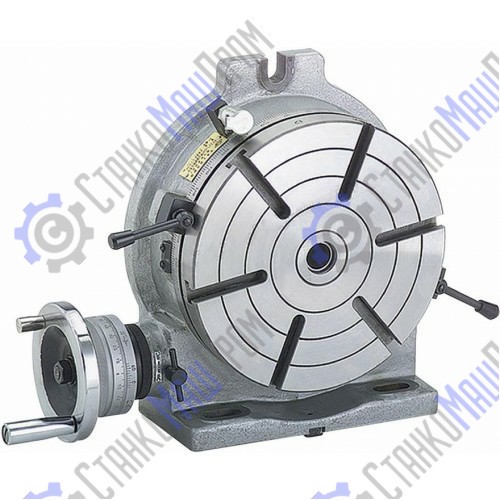

Столы поворотные горизонтально-вертикальные серии TSL предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Назначение и характеристики стола поворотного горизонтально-вертикального:

Столы поворотные горизонтально-вертикальные тип TSL предназначены для деления, кругового фрезерования, установки углов, сверления, торцевания и прочих подобных операция на фрезерном станке. Стол проградуирован для вращения на 360°. Механизм микроподачи, проградуирован делениями в 1 минуту, а шкала лимба имеет деления в 10 секунд. Поворотные столы имеют защелкивающиеся ручки и кривошипный механизм разъединения.

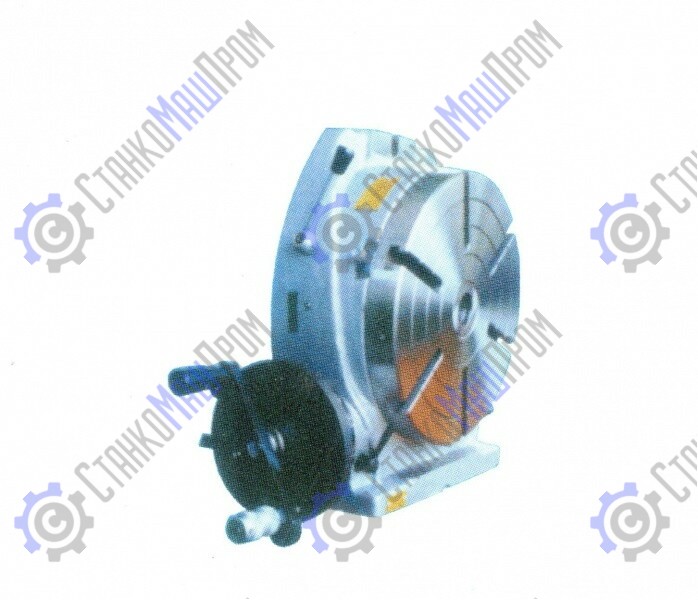

Этот поворотный стол разработан таким образом, что станина может использоваться в вертикальном положении для выполнения работ по центрированию с пинолью. Специально установленный делительный диск позволяет оператору точно разделить 360° поверхности заготовки на любое количество частей кратное 30'.

Характеристики

Основные параметры	TSL250
Диаметр планшайбы, мм	Ø250
Конусность центровочного отверстия	KM3
Диаметр отверстия, мм	Ø30х6
Высота центра при вертикальном положении, мм	170
Ширина Т-паза, мм	12
Углы схождении Т-пазов	60°
Ширина паза крепления, мм	14
Модули червячной шестерни	2
Коэффициент передачи червячной передачи	1:90
Градуировка	360°
Шкала маховичка	1'
Минимальное значение шкалы	10"
Точность показаний	60"
Макс. нагрузка на подшипник в горизонтальном положении, кг	200
Макс. нагрузка на подшипник в вертикальном положении, кг	100
Вес, кг	46

Табл."Параметры столов поворотных горизонтально-вертикальных серии TSL"

	Параметры	TSL250
	A, мм	328
	B, мм	286
	C, мм	170
	D, мм	Ø250
	E, мм	14
	F, мм	253
	G, мм	14
	H, мм	110
	J, мм	16
	L, мм	241
	M, мм	KM3
	N, мм	106
	P, мм	48
	Q, мм	125
	d, мм	Ø30
	h, мм	6

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5040 TSL дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054 DК11;
Делительный диск, позволяющий оператору точно разделить окружность при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP;
Бабка задняя тип 5057 WZK.
