Описание

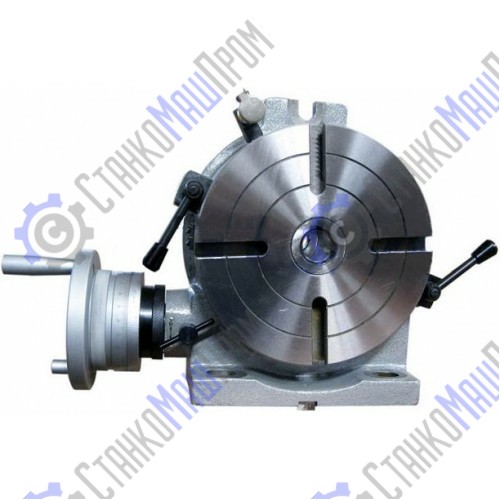

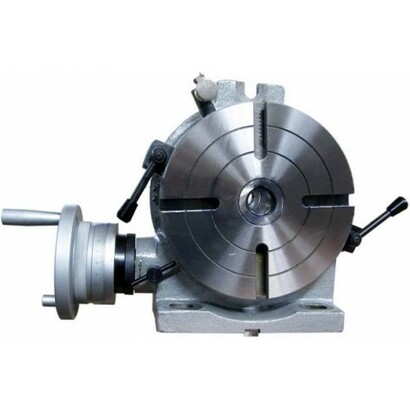

Столы поворотные горизонтально-вертикальные серии T13 предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Характеристики

Диаметр планшайбы, мм	Ø500
Конусность центровочного отверстия	KM4
Диаметр отверстия, мм	Ø50х15
Высота центра при вертикальном положении, мм	286
Ширина Т-паза, мм	20
Углы схождении Т-пазов	45°
Модули червячной шестерни	3.5
Коэффициент передачи червячной передачи	1:90
Градуировка	360°
Поворот стола на один оборот червяка	4°
Минимальное значение шкалы	10"
Накопленная погрешность	0"
Макс. нагрузка на подшипник в горизонтальном положении, кг	550
Макс. нагрузка на подшипник в вертикальном положении, кг	275
Вес НЕТТО, кг	225
Вес БРУТТО, кг	260
Размер упаковки, мм	955х690х337

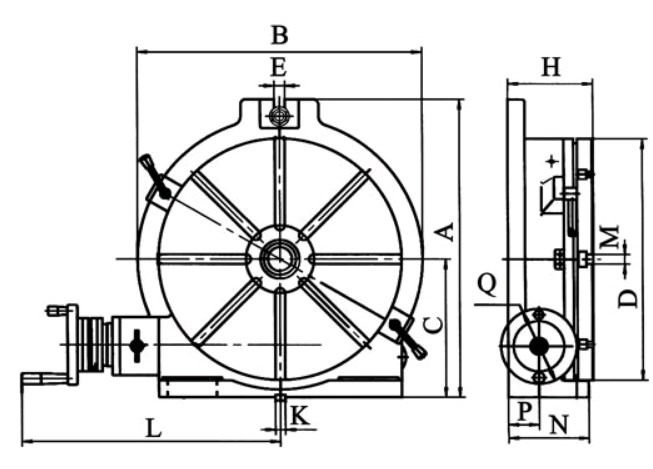

Табл."Параметры столов поворотных горизонтально-вертикальных серии T13"

	Параметры	T13500B
	A	617
	B	586
	C	286
	D	Ø500
	E	22
	H	175
	L	519
	M	KM4
	N	165
	K	22
	P	63
	Q	165

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5045 T13 дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054 DК11;
Делительный диск, позволяющий оператору точно разделить окружность при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.
