Описание

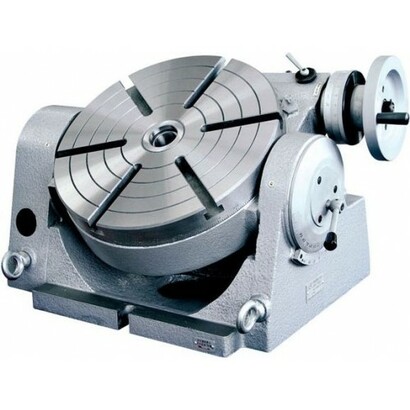

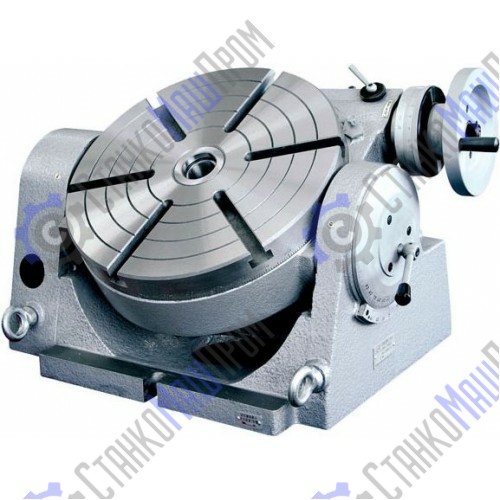

Стол поворотный наклоняемый серии TSK предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип стола специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS или TSL. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Характеристики

Основные параметры	TSK160
Диаметр планшайбы, мм	Ø 160
Конусность центровочного отверстия	КМ2
Диаметр отверстия, мм	25х6
Ширина Т-паза, мм	10
Модули червячной шестерни	1.5
Ширина паза крепления, мм	12
Углы схождении Т-пазов	90°
Коэффициент передачи червячной пары стола	1:90
Градуировка	360°
Угол наклона	0 - 90°
Коэффициент передачи червячной пары наклона стола	1:40
Шкала маховичка	1'
Минимальное значение шкалы	10"
Точность показаний	2'
Макс. нагрузка на подшипник в горизонтальном положении, кг	100
Макс. нагрузка на подшипник в вертикальном положении, кг	50
Диаметр рекомендованного патрона токарного, мм	125
Вес нетто/брутто, кг	36/44
Габариты упаковки, мм	425х380х300

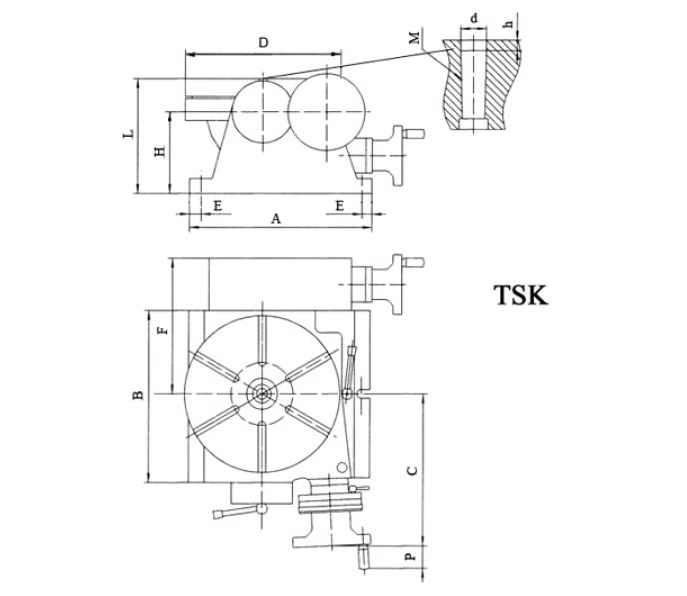

Табл. "Параметры столов поворотных"

	Параметры	TSK160
	A, мм	255
	B, мм	172
	C, мм	168
	D, мм	Ø 160
	E, мм	11
	F, мм	138
	H, мм	100
	L, мм	160
	M, мм	КМ2
	P, мм	40
	d, мм	Ø 25
	h, мм	6

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5050 TSK дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054;
Делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.
