Описание

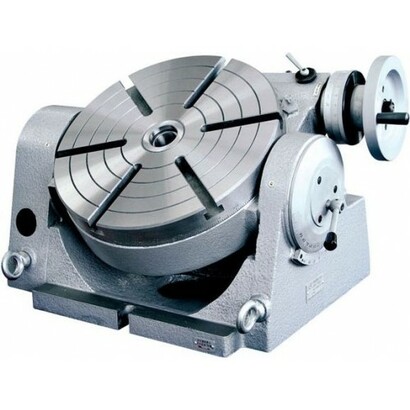

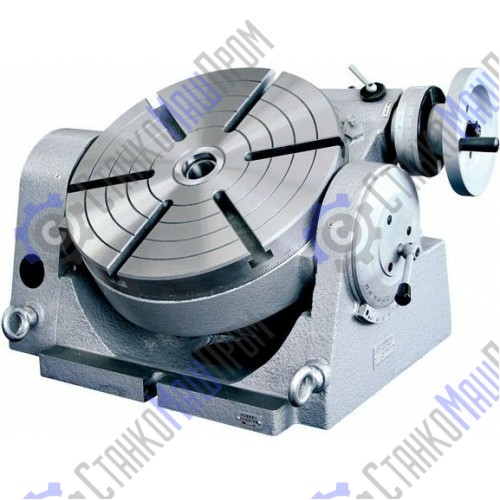

Стол поворотный наклоняемый серии TSK предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип стола специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS или TSL. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Характеристики

Основные параметры	TSK200
Диаметр планшайбы, мм	Ø 200
Конусность центровочного отверстия	KM3
Диаметр отверстия, мм	30x6
Ширина Т-паза, мм	12
Модули червячной шестерни	1.75
Ширина паза крепления, мм	14
Углы схождении Т-пазов	90°
Коэффициент передачи червячной пары стола	1:90
Градуировка	360°
Угол наклона	0 - 90°
Коэффициент передачи червячной пары наклона стола	1:48
Шкала маховичка	1'
Минимальное значение шкалы	10"
Точность показаний	2'
Макс. нагрузка на подшипник в горизонтальном положении, кг	150
Макс. нагрузка на подшипник в вертикальном положении, кг	75
Диаметр рекомендованного патрона токарного, мм	160
Вес нетто/брутто, кг	57/67
Габариты упаковки, мм	492х423х306

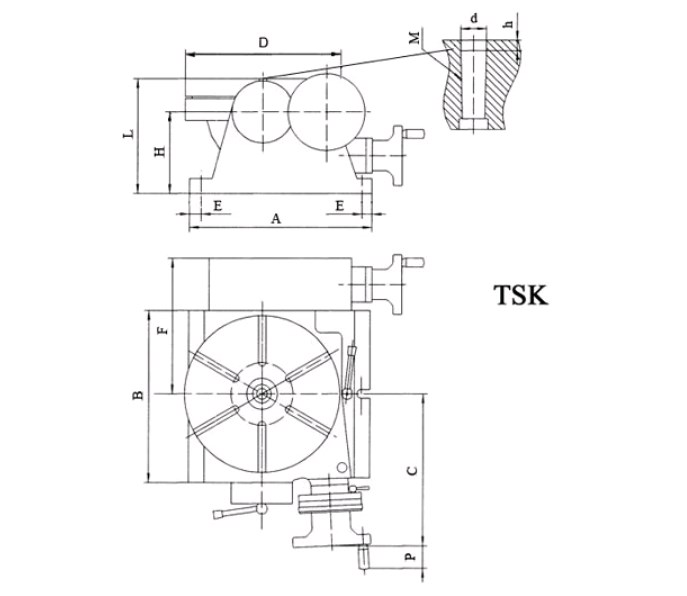

Табл."Параметры столов поворотных"

	Параметры	TSK200
	A, мм	296
	B, мм	213
	C, мм	-
	D, мм	Ø 200
	E, мм	14
	F, мм	175.5
	H, мм	120
	L, мм	180
	M, мм	KM3
	P, мм	40
	d, мм	Ø 30
	h, мм	6

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5050 TSK дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054;
Делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.
