Описание

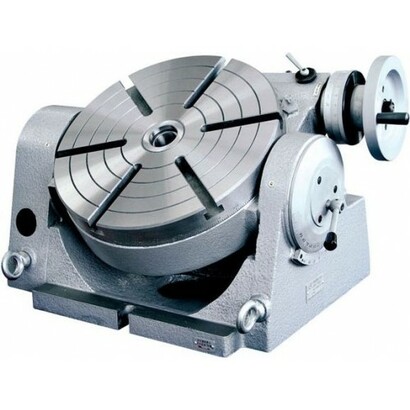

Стол поворотный наклоняемый серии TSK предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип стола специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS или TSL. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Характеристики

Основные параметры	TSK250
Диаметр планшайбы, мм	Ø 250
Конусность центровочного отверстия	КМ3
Диаметр отверстия, мм	30x6
Ширина Т-паза, мм	12
Модули червячной шестерни	2
Ширина паза крепления, мм	14
Углы схождении Т-пазов	60°
Коэффициент передачи червячной пары стола	1:90
Градуировка	360°
Угол наклона	0 - 90°
Коэффициент передачи червячной пары наклона стола	1:60
Шкала маховичка	1'
Минимальное значение шкалы	10"
Точность показаний	2'
Макс. нагрузка на подшипник в горизонтальном положении, кг	200
Макс. нагрузка на подшипник в вертикальном положении, кг	100
Диаметр рекомендованного патрона токарного, мм	200
Вес нетто/брутто, кг	80/93
Габариты упаковки, мм	550х430х330

Табл. "Параметры столов поворотных"

	Параметры	TSK250
	A, мм	310
	B, мм	252
	C, мм	235
	D, мм	Ø 250
	E, мм	14
	F, мм	199
	H, мм	140
	L, мм	205
	M, мм	КМ3
	P, мм	40
	d, мм	Ø 30
	h, мм	6

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5050 TSK дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054;
Делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.
